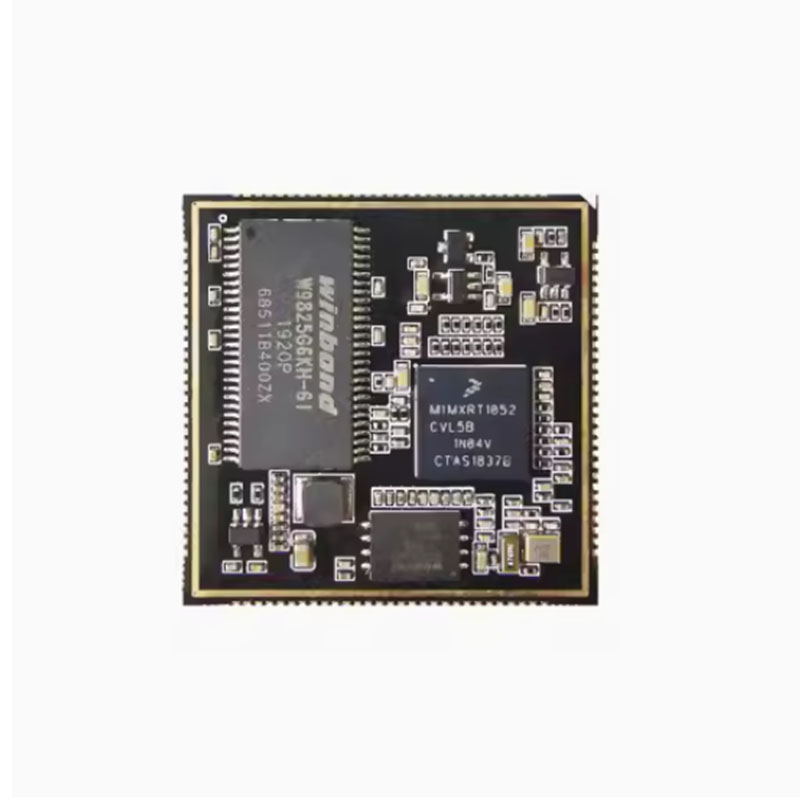

Nxp i.mx rt1052 негізгі борт

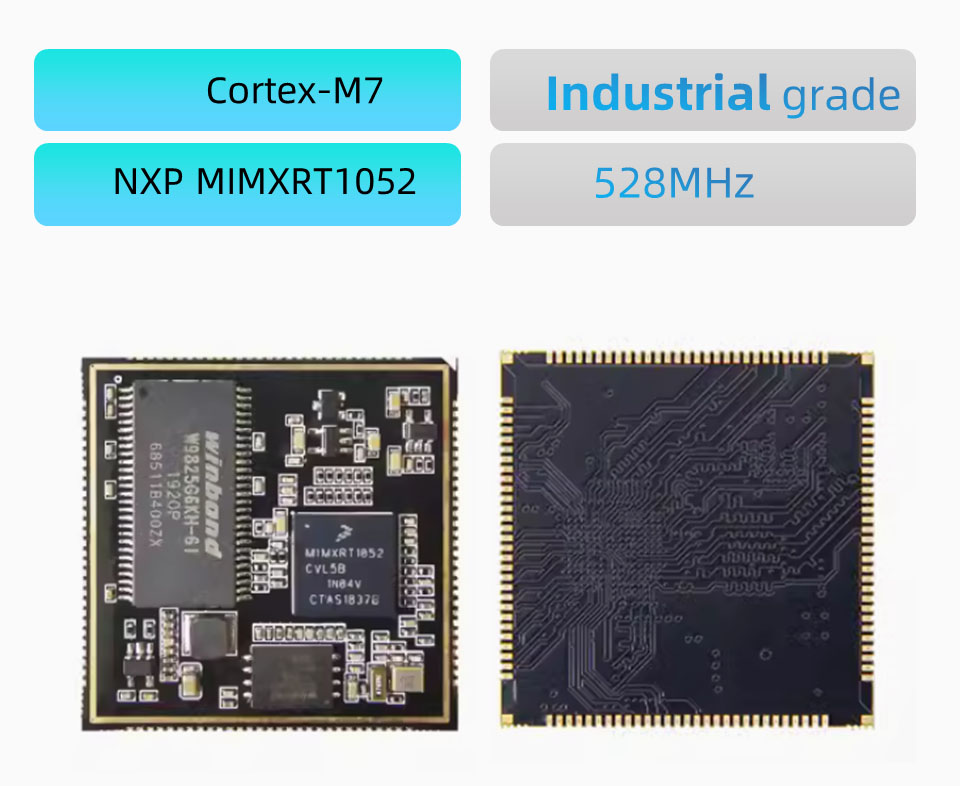

● RT1052 S2 негізгі тақтасы NXP MIMXRT1052CVL5B процессорына негізделген жасалған.

● Бүкіл басқарманың компоненттері өнеркәсіптік материалдардан жасалған.

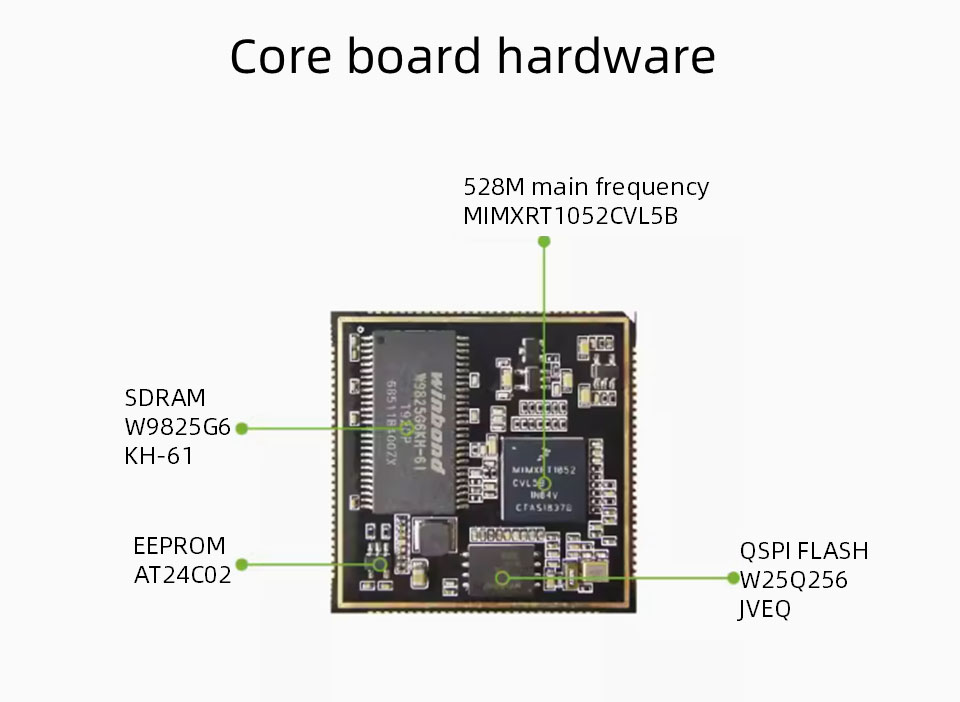

● Негізгі тақтаның аппараттық ресурстарына жатады

● 32MB SDRAM, 32MB және FLACK және 256B EEPROM.

● ПХД 6 қабатты қара батырманы алтын дизайнын қабылдайды, жалпы мөлшері 38 * 38 мм, барлығы 116 түйреуіш және 1,0 мм диапазоны. SIMC автобусынан басқа, чиптің қалған 10 түйреуіші шығарылды.

Тақырып сигналдық интерфейсінің негізгі параметрлері

Негізгі чип: MIMXRT1052CVL5B, Cortex-M7 өзегі, негізгі жиілік 528 МГц

SDRAM: 2MB, TSSOP пакеті, бренд Winbond, өнеркәсіптік баға

Жарқыл: 32MB, WSS8 пакеті, бренд Winbond, өнеркәсіптік баға

EEPROM: AT24C02 256B

Ethernet Phy: жоқ

PCB өлшемі: 38 * 38 мм

Қуат көзі: 3.3V

Қалқанның қақпағы: қалқан қақпағы жоқ

GPIO: 116 түйреуіштер, 1,0 мм диапазон, SIMC автобусынан басқа, барлық басқа I0 шығарылды

Жұмыс температурасы: -40 ~ 85 ° C, өндірістік баға

Бақылдық сигналдық интерфейс

● СК: 1 арна

● USB: 2 арна, жылдамдықпен Phy

● SDIO: 2 арна

● I²C: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (әрқайсысы 16 арна), 12bit

● PWM: 4

● JTAG: 1 арна

● SPDIF: 2 арна

● can: 2

● ЕСКЕРТПЕ: Жоғарыдағы мәліметтер қайта пайдаланылуы мүмкін, анықтамалық дизайн ретінде негізгі тақтаның PIN кодын қараңыз

ЕСКЕРТПЕ: Басқарманы ең аз 500 тапсырыспен реттеуге болады
