AllWinner H618 негізгі тақтасы

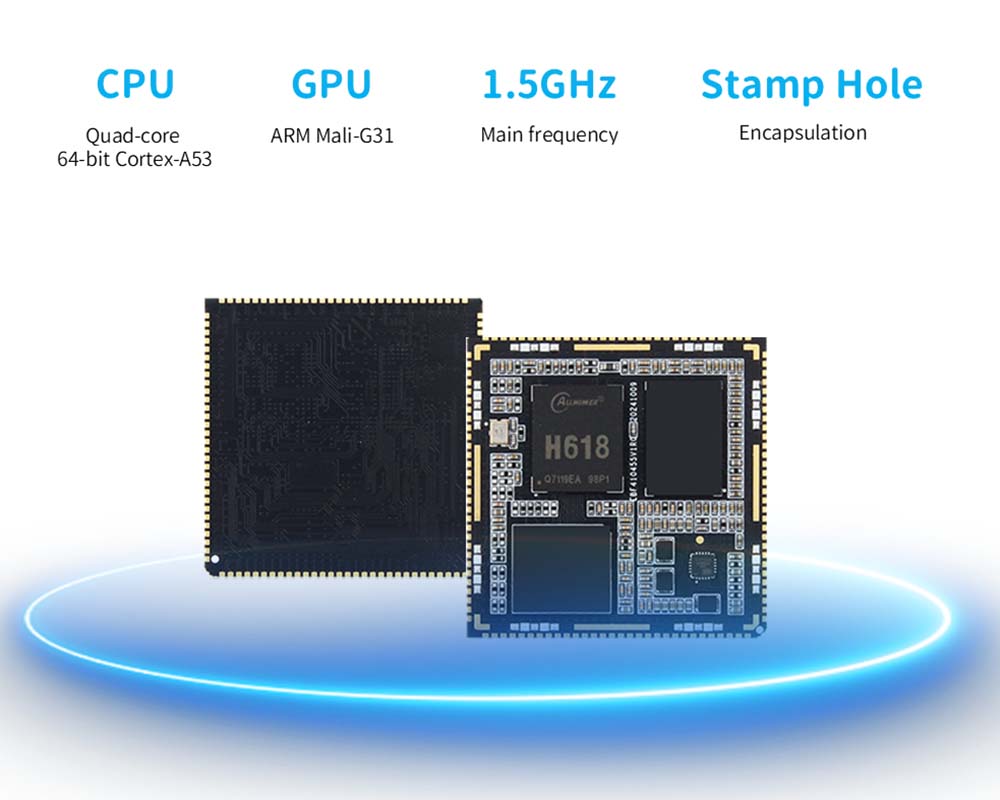

● A1 маркалы саңылаулардың негізгі тақтасы (TP-A1CS) негізгі чип, 64 биттік төрт квадалық корт кортекс-A53 процессоры, негізгі жиілік, негізгі жиілік, интеграцияланған Mali-G31GPU, теледидар қораптарымен, Smart экрандарында және басқа өрістерде кеңінен қолданылуы мүмкін.

● Бірнеше бейне форматтарын кодтау және декодтауды қолдайды, H.265 Decoding және 4K @ 25FPS H.264 кодтау және 4K @ 60FPS дисплейінің шығуын қолдайды және 4K @ 60FPS дисплейін қолдайды.

● Екі жад және сақтау параметрлерін, жад LPDDR4, қосымша 2GB / 4GB, сақтау EMMC 3 параметрлері 8GB / 32GB.

● Стош тесік интерфейсінің дизайнын қабылдау, тақтасы тек 40 * 40 мм, кішігірім, шағын және керемет, 6 қабаты қара түсті алтыннан тұрады. DDR, EMMC BUS, LRADC, I0 толығымен шығарылды

● Шеткі интерфейсі бай, ал негізгі кадрлар USB OTG / HOST, I2CSPI, PWM, I2S, I2S, I2S, HDMI, UALE және басқа интерфейстерді мөртаңбамен айналдырады.

● Mainstream Android теледидарын, DABAIN, Ubuntu операциялық жүйесінің суреттерін ресми түрде қолдайды және оларды 6-дан астам түрлі қолдану орталарына қолдануға болады.

● Willfire Luban Cat A110 бүкіл басқармасы оқулықтар мен SDK драйверінің жинақтарын ұсынады, және ақпарат толығымен ашық көзі болып табылады, бұл пайдаланушыларға және қайталама дамуға ыңғайлы.

H618 негізгі тақтасының параметрлері

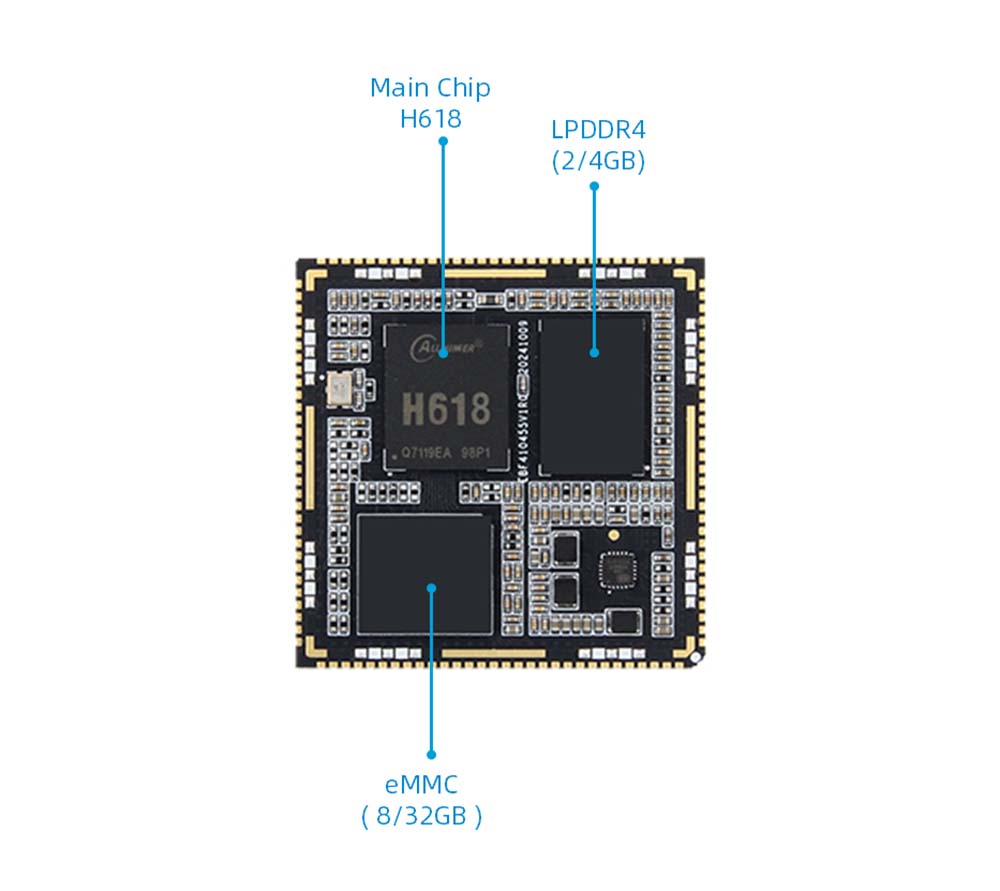

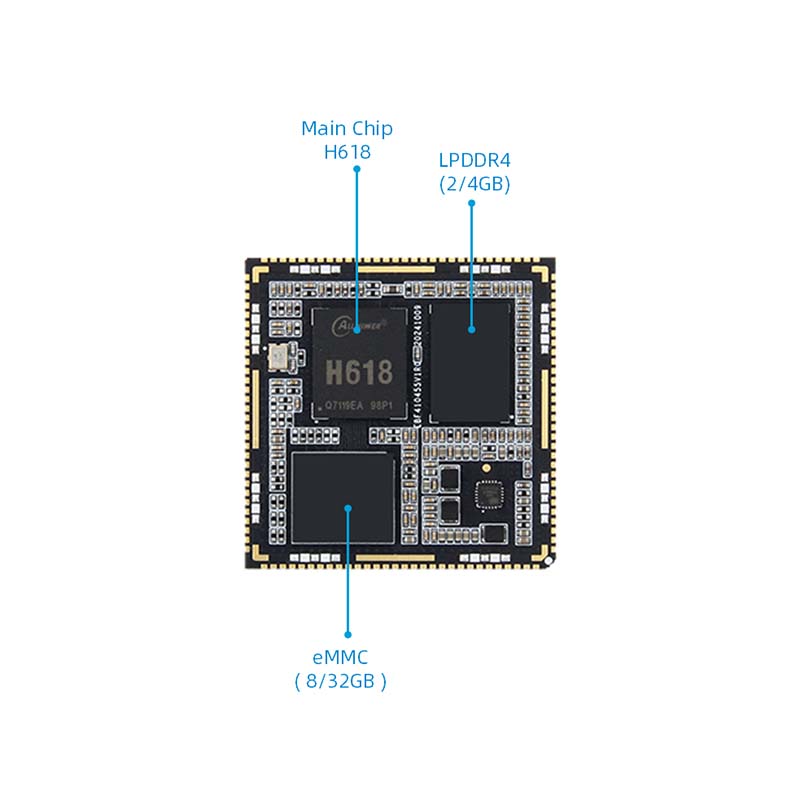

● Негізгі чип: AllWinner H618

● CPU: 4-бит кортекс-A53

● COPP: ARM Malizo-G31

● Жад: LPDDR4, 2/4GB бортында

● Сақтау: EMMC, 8/32GB, EMMC жүктеу жүйесін қолдайды

● DDR, EMMC BUS, LRADC, LRADC, оның ішінде GPI088, соның ішінде GPI088, соның ішінде 8 USB арнайы қалпына келтіру, қалпына келтіру PIN-код, 1 Bluetooth қосу, 1 Bluetooth қосылымы, 1 WiFi қосу, 1 Fel функциясы

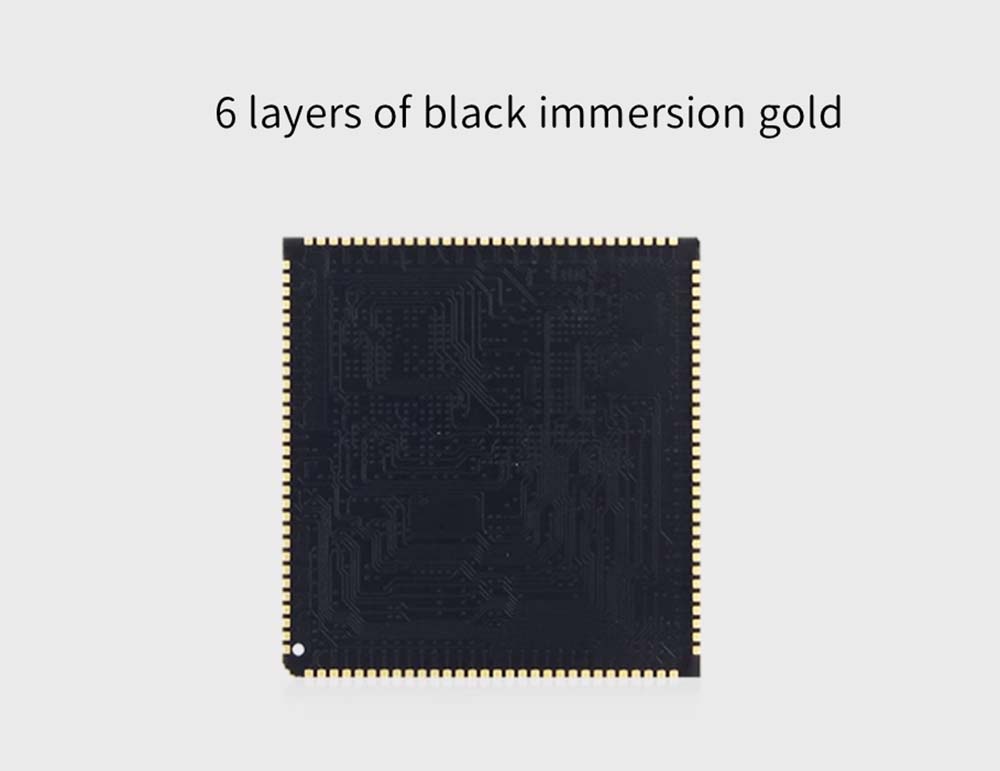

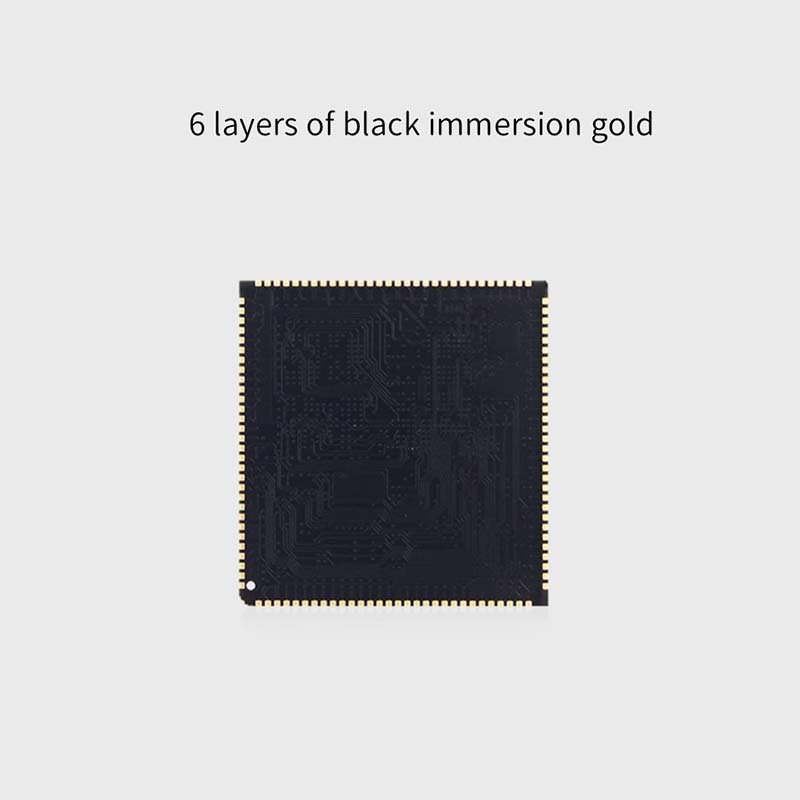

● PCB: 6 қабат, иммерсияланған алтын дизайн

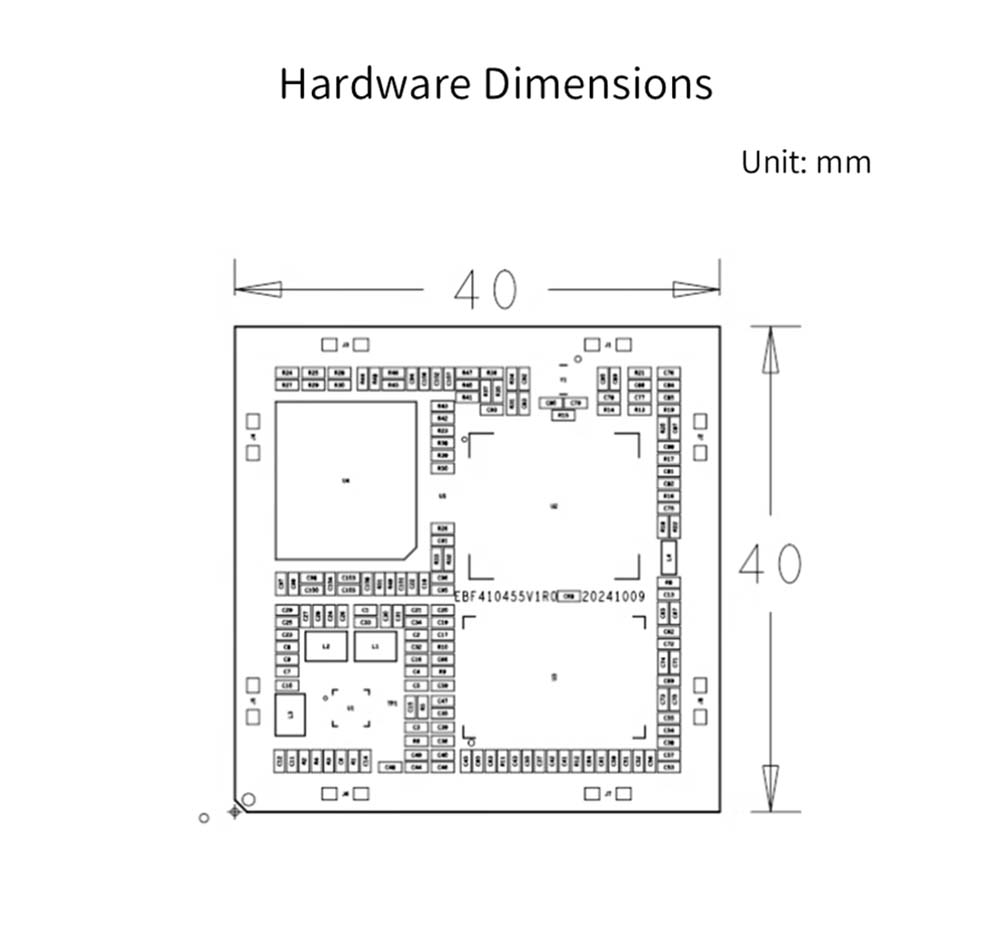

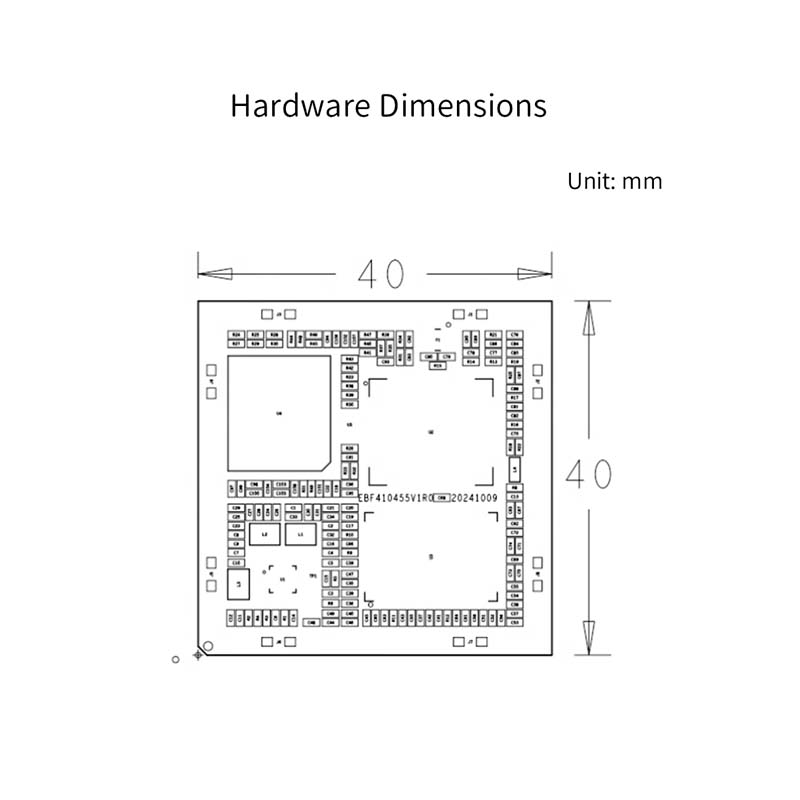

● Көлемі: 40 * 40 мм

Сигналдық интерфейс

● Желілік порт: 1 Гигабит Ethernet

● jtag: 1

● Дыбыс: ​​1, сол және оң арналар

● Сериялық порт: 6

● 12c: 5

● SPI: 2

● PWM: 4

● 12s: 3

● USB OTG: 1

● USB хосты: 3

● HDMI: 1

● SD: 1

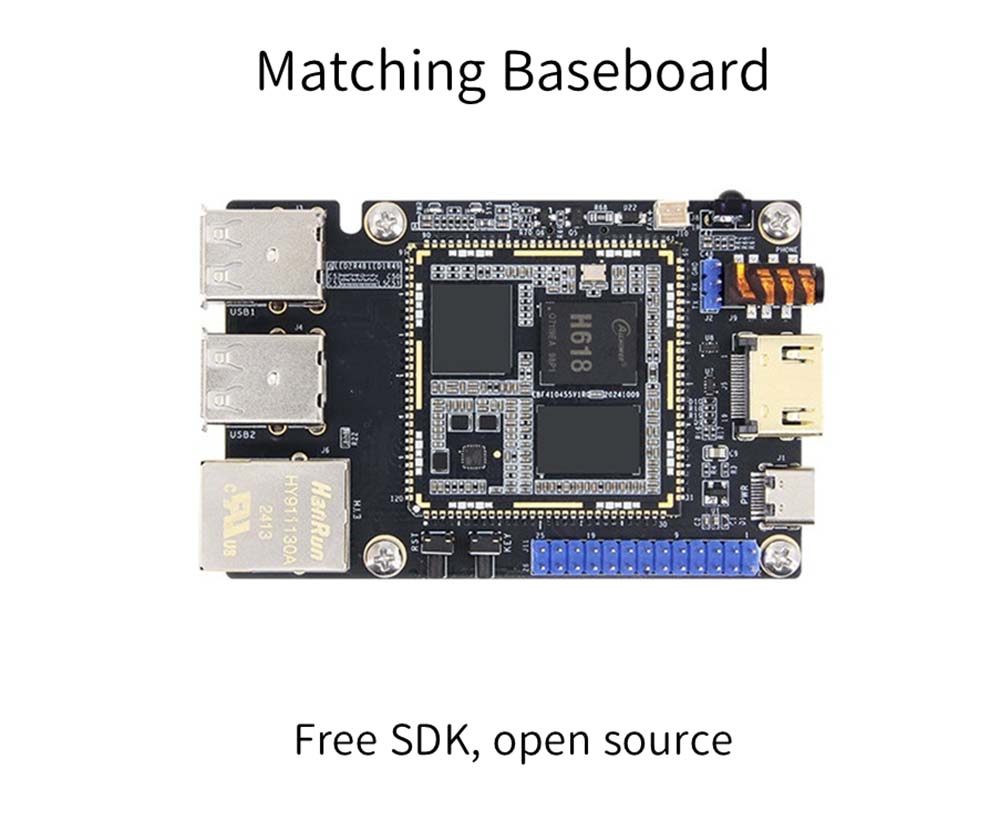

Сәйкес тақтайша қол жетімді

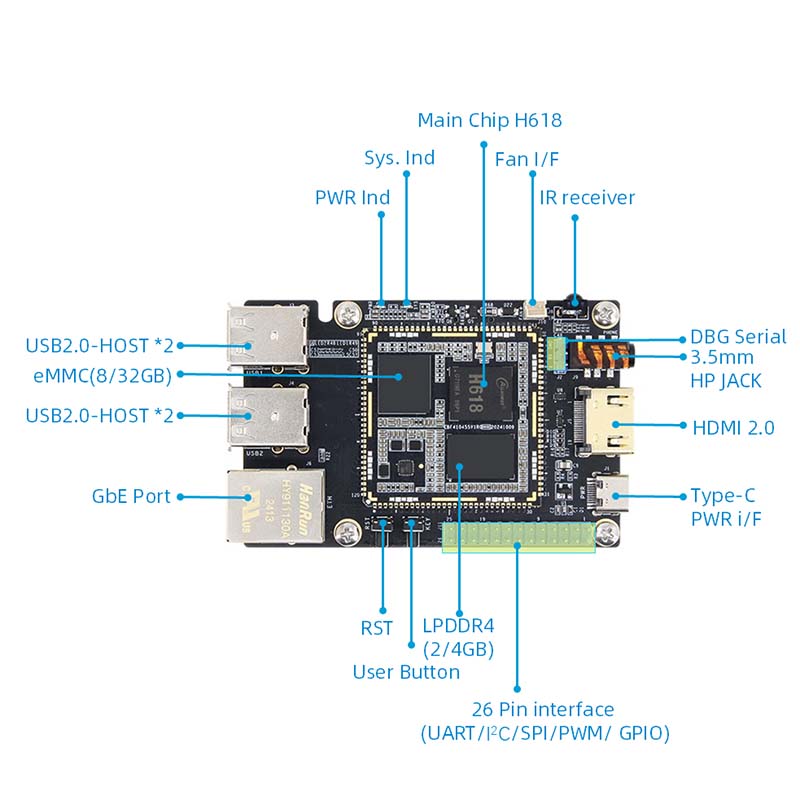

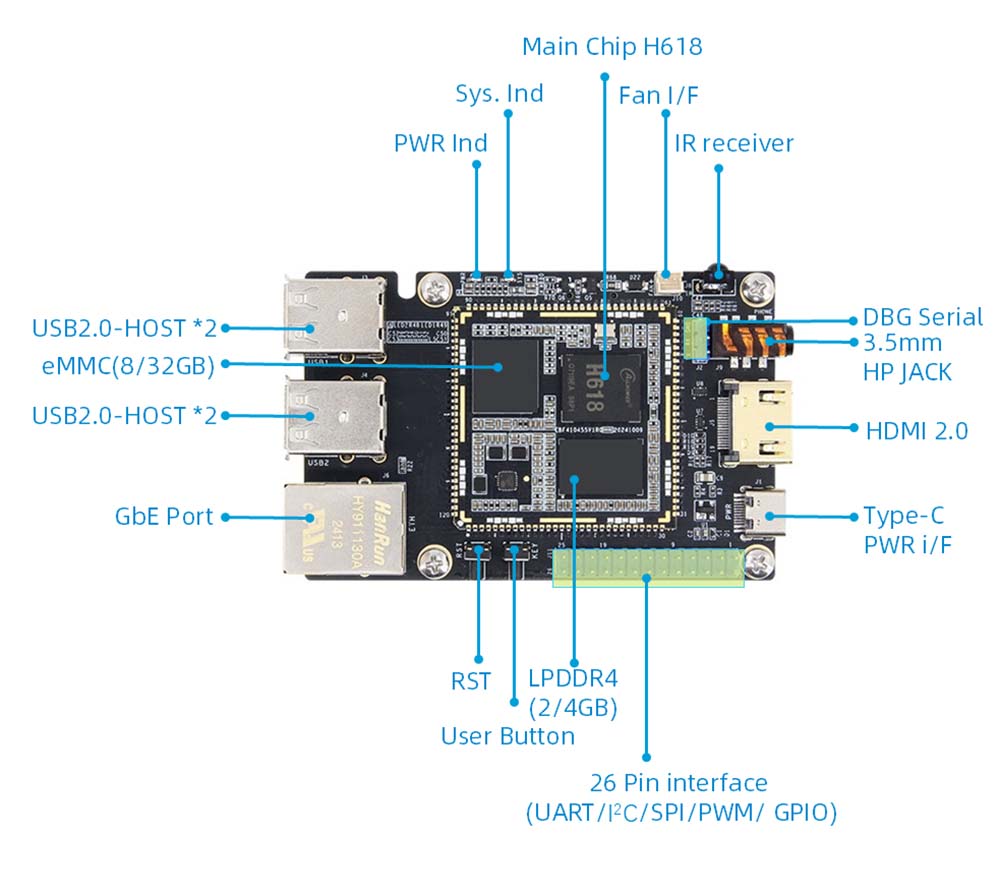

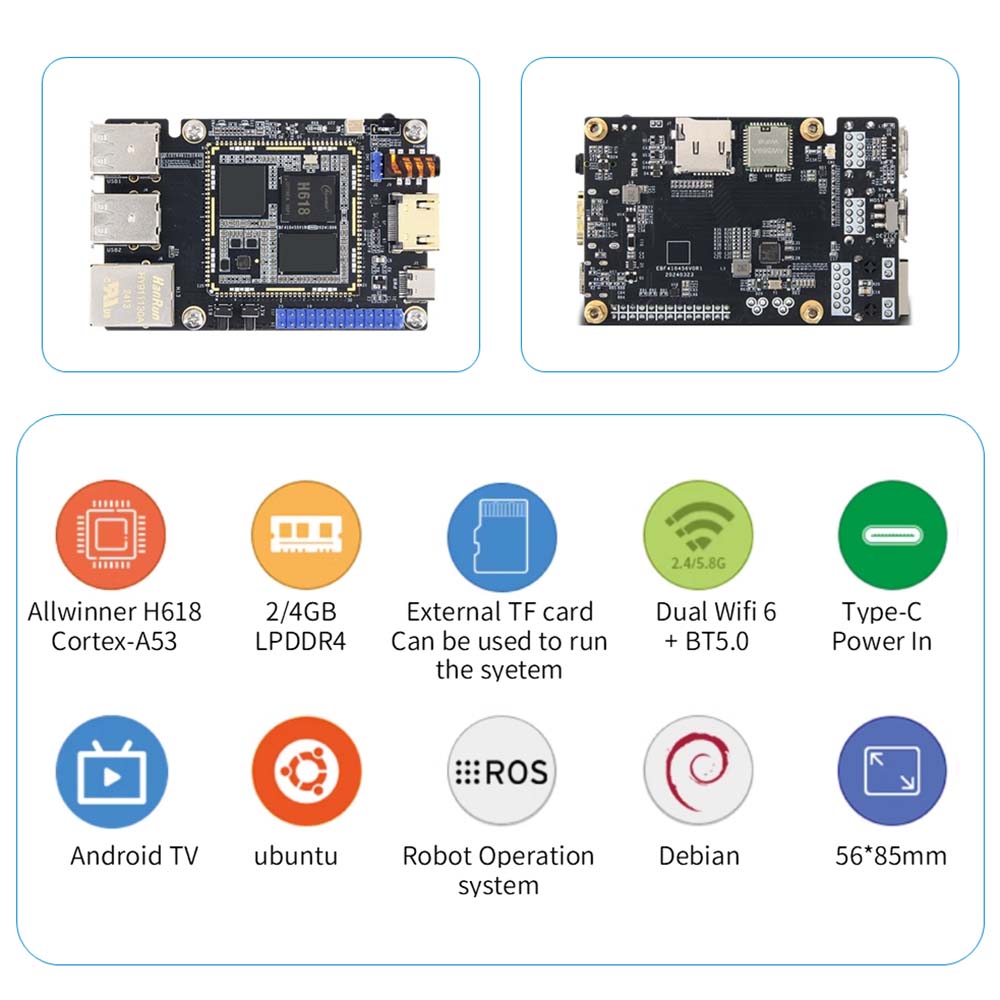

H618 аналық тақтасы аппараттық құралдары

1. КПУ: Негізгі чип: Allwinner H618, 4-биттік 64 биттік кортекс-A53

2. ГУУ: MM G31 MP2

3. Жад: LPDDR4, 2/4GB борты

4. Сақтау: EMMC, 8 / 32GB, EMMC жүктеу жүйесін қолдайды

5. Қуат интерфейсі: 5V @ 3A DC енгізу, типтік интерфейс, сонымен қатар суреттерді күйдіру үшін пайдалануға болады

6. y Ethernet: 10/100 / 1000м бейімделген Ethernet порты

7. USB2.0: USB хост түрі - интерфейс * 4

8. USB-OTG таңдау қосқышы: Хост-A түріне қосылған кезде хост-A, A типіне қосылған кезде

9. HDMI: HDMI2.0 экран интерфейсі * 1, Linux System және 4096x2160 @ 60 PRPS Android теледидар жүйесінде 40 брайттар

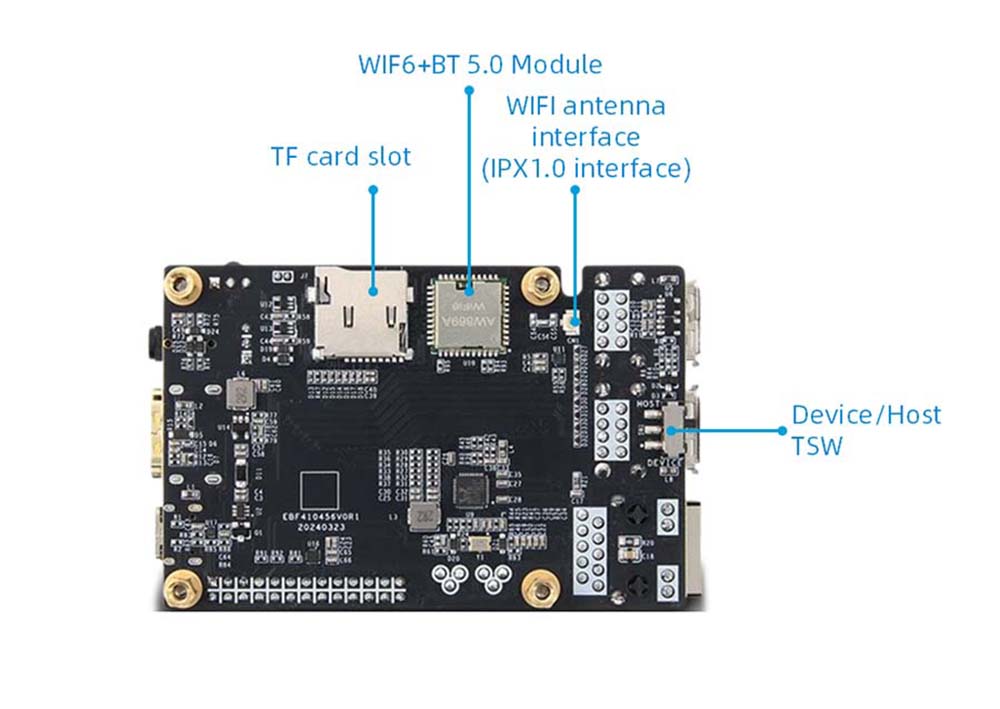

10. Wifi + Bluetooth: борттық қолдау 2.4g / 5.8G қос парағы Wiami6 + Ble5.0, модель: AW869A

11. ТФ карточкасы ұстағыш: SD3.0 интерфейсі, 512 ГБ дейін қолдайды, TF карталарын жүктеу жүйесін қолдайды

12. I0 интерфейсі: 26 PIN коды 2.54 PIN интерфейсі, GPIO, SPI, I2C, UART, PWM функцияларын қолдайды

13. Жөндеу сериялық порты: Әдепкі параметр 115200-8-N-1

14. Аудио: 3,5 мм құлақаспап интерфейсі * 1;

15. Түйме: «Қалпына келтіру» батырмасы * 1, пайдаланушы түймесі * 1

16. ЖШД: қуат индикаторы * 1; Жүйе индикаторы «1

17. Инфрақызыл қабылдағыш: инфрақызыл қашықтан басқару функциясын қолдау

18. Желдеткіш интерфейсі: Жылу диспсипациясы үшін 5В желдеткішін орнату

19. Көлемі: 56 * 85 мм
