TC-RK3566 SOM

TC-RK3566 SOM

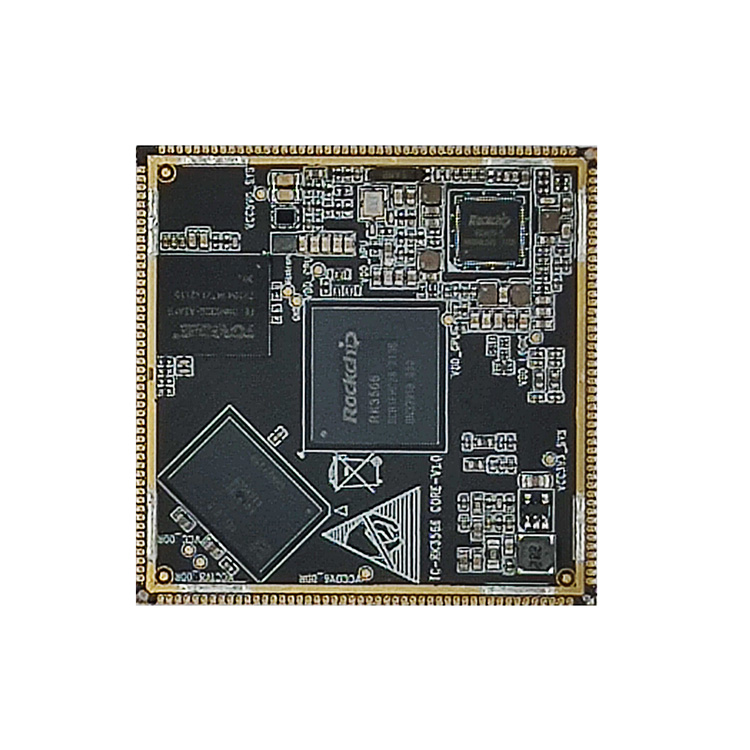

TC-RK3566 Модульдегі штамп тесігі жүйесі Rockchip Quad coretex- A55 RK3566 процессорымен жабдықталған. Ол смарт NVR, бұлттық терминал, IoT шлюзі, өнеркәсіптік басқару, шеттік есептеулер, турникеттер қақпасы, NAS және көлік құралын басқару сияқты сценарийлер үшін қолайлы.
Толық SDK, әзірлеу құжаттары, мысалдар, технологиялық құжаттар, оқулықтар және басқа ресурстар пайдаланушыларға әрі қарай теңшеу үшін беріледі.
RK3566, төрт ядролы 64 биттік Cortex-A55 процессоры, 22 нм литография процесі бар, 2,0 ГГц-ке дейінгі жиілікке ие, бұл артқы жабдықтың деректерді өңдеу үшін тиімді және тұрақты өнімділігін қамтамасыз етеді.
Тұтынушыларға өнімдерді зерттеу мен өндіруді жылдам жүзеге асыруға мүмкіндік беретін әртүрлі сақтау нұсқалары бар. Ол 32 бит ені және 1600 МГц жиілігі бар 8 ГБ жедел жадты қолдайды.
TC-RK3566 SOM деректердің қауіпсіз және сенімдірек болуына және үлкен жадты өнімдер қолданбасының іске қосылу талаптарына жауап беретін барлық деректер сілтемесі ECC-ге қолдау көрсетеді. Ол қос ядролы GPU, жоғары өнімді VPU және жоғары тиімді NPU біріктірілген. GPU OpenGL ES3.2/2.0/1.1, Vulkan1.1 қолдайды. VPU 4K 60 кадр/сек H.265/H.264/VP9 бейне декодтауына және 1080P 100 кадр/сек H.265/ H.264 бейне кодтауына қол жеткізе алады. NPU Caffe/TensorFlow сияқты негізгі құрылымдарды бір рет басу арқылы ауыстыруды қолдайды.
MIPI-CSI x2, MIPI-DSI x2, HDMI2.0, EDP бейне интерфейстерімен ол әртүрлі дисплейі бар үш экран шығысына дейін қолдау көрсете алады. Кірістірілген 8M ISP қос камераны және HDR-ді қолдайды. Бейне кіріс интерфейсін сыртқы камераға немесе бірнеше камераға қосуға болады.
TC-RK3566 SOM қос адаптивті RJ45 Gigabit Ethernet порттарымен жабдықталған, олар арқылы ішкі және сыртқы желі деректеріне қол жеткізуге және жіберуге болады, желіні беру тиімділігін арттырады, WiFi 6 (802.11ax) сымсыз желі байланысын қолдайды, жоғары жылдамдықты берумен, азайтады. пакеттердің жоғалу жылдамдығы мен қайта жіберу жылдамдығының сипаттамалары, деректердің кептелуін тиімдірек азайтады және тасымалдау тұрақтырақ және қауіпсіз болуы үшін желіге көбірек құрылғыларды қосуға мүмкіндік береді; Сондай-ақ сыртқы модуль арқылы 5G/4G кеңейте алады, осылайша өнім байланысы жоғары жылдамдыққа, үлкен сыйымдылыққа және аз кідіріске ие болады.
TC-RK3566 платформасы Android 11.0, Linux Buildroot, Ubuntu және Debian операциялық жүйелерін қолдайды.
Жүйе өнімді зерттеу және өндіру үшін қауіпсіз және тұрақты жүйе ортасын қамтамасыз ете отырып, тұрақты және сенімді жұмыс істейді. SDK ашық көзі тұтынушылардың тәуелсіз дамуы үшін қолайлы.
TC-RK3566 SOM қорғасын 192 Pin, төменгі тақтамен біріктірілген толық өнімділігі жоғары салалық қолданбалы аналық платаны, кеңірек интерфейсті құра алады, әртүрлі интеллектуалды өнімдерге тікелей қолданылуы мүмкін, өнімнің қонуын тездетеді.

TC-RK3566 Штамп тесігі SOM мүмкіндіктеріï¼

â« Rockchip 64-биттік процессоры A55 процессоры RK3566, ол екі ядролы GPU, өнімділігі жоғары VPU және жоғары тиімді NPU біріктіреді.

â« Ол 8 ГБ дейін LPDDR4 RAMï¼128 ГБ eMMC жадын қолдайды. Әдепкі комбинациясы 2 ГБ 8 ГБ және 4 ГБ 32 ГБ.

â« Өлшемі: 53мм * 53мм ï¼

â« Штамп түрінде, 192 түйреуішке дейін, бай интерфейстер.

â« Android11.0ï¼Linux Buildroot, Ubuntu және Debian жүйелеріне қолдау көрсетіледі. SDK ашық.
