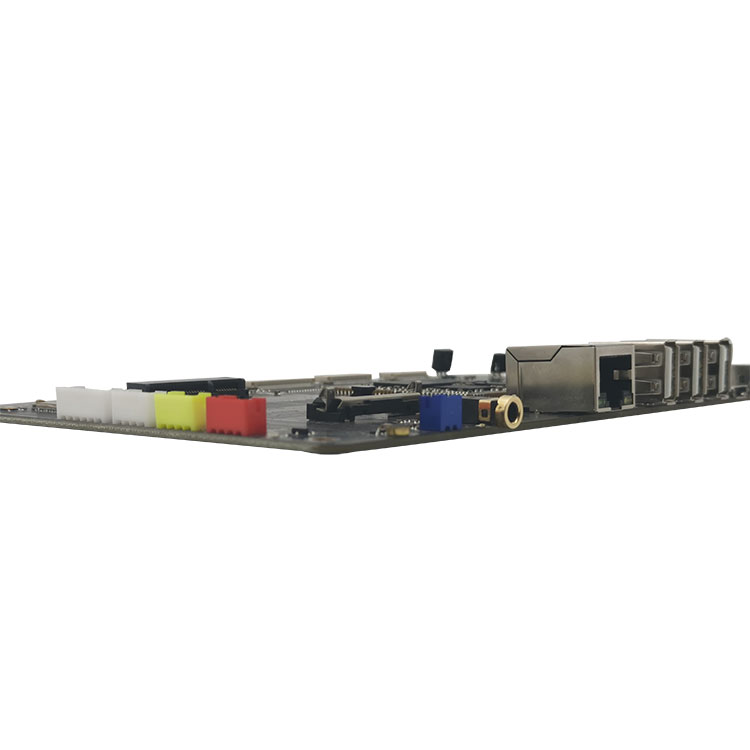

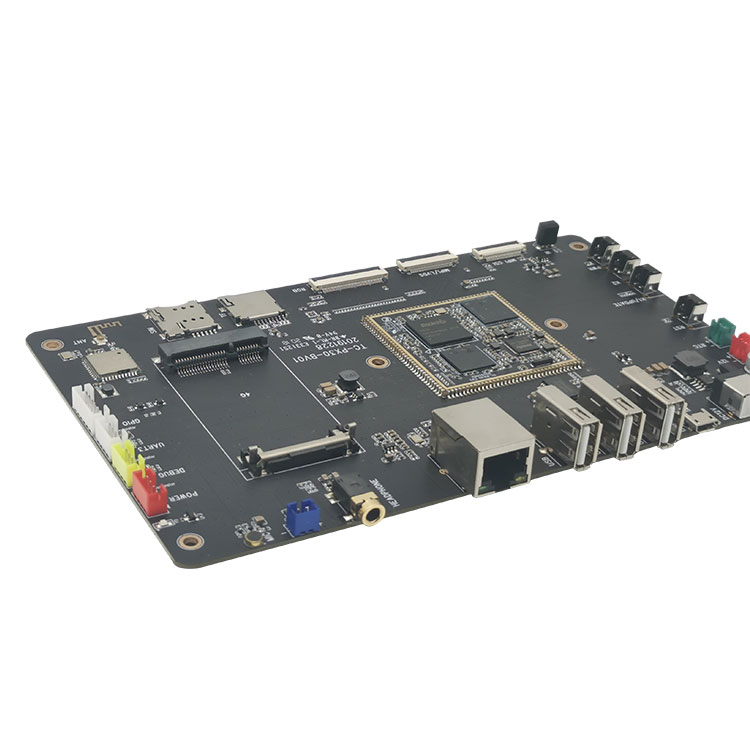

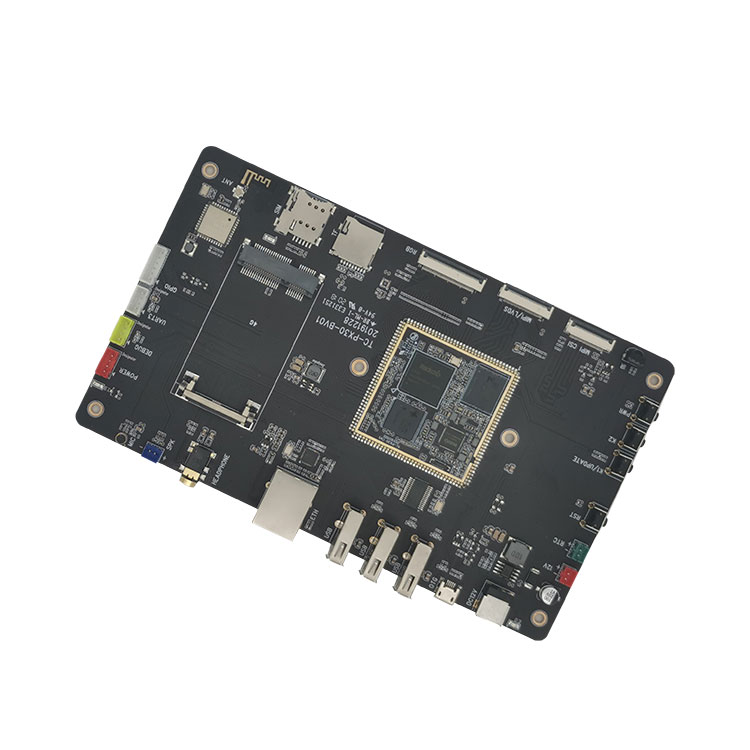

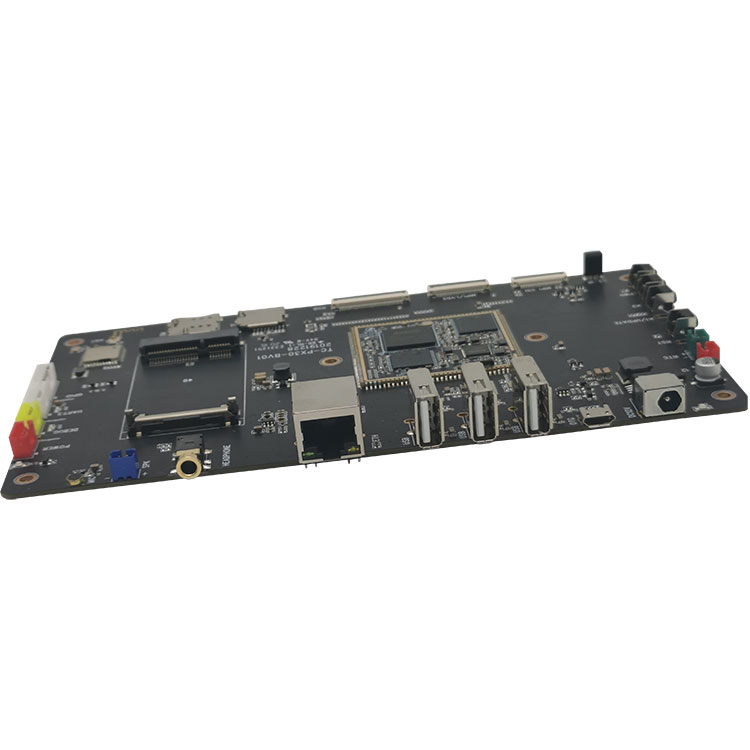

Rockchip TC-PX30 әзірлеу тақтасы TC-PX30 маркалы тесік SOM мен тасымалдаушы тақтадан тұрады.
Модульдегі TC-PX30 жүйесі Rockchip PX30 64 биттік төрт ядролы A35 процессорына негізделген. Жиілік 1,3 ГГц -ге дейін. ARM Mali-G31 графикалық процессорымен біріктірілген, OpenGL ES3.2, Vulkan 1.0ï¼ŒOpenCL2.0, 1080p 60fts, H.264 және H.265 бейне декодтауды қолдайды. Ол 1GB/2GB LPDDR3, 8GB/16GB/32GB eMMC -пен жасалған

Сұрау жіберу

Өнім Сипаттамасы

Rockchip TC-PX30 әзірлеу тақтасы (TC-PX30 Development Kit тасымалдаушы тақтасы)

1.TC-PX30 әзірлеу жинағы маркаға арналған тесікке кіріспе
Rockchip TC-PX30 әзірлеу тақтасы (TC-PX30 Development Kit тасымалдаушы тақтасы)
TC-PX30 әзірлеу тақтасы TC-PX30 маркалы тесік SOM мен тасымалдаушы тақтадан тұрады.

Модульдегі TC-PX30 жүйесі Rockchip PX30 64 биттік төрт ядролы A35 процессорына негізделген. Жиілік 1,3 ГГц -ге дейін. ARM Mali-G31 графикалық процессорымен біріктірілген, OpenGL ES3.2, Vulkan 1.0ï¼ŒOpenCL2.0, 1080p 60fts, H.264 және H.265 бейне декодтауды қолдайды. Ол 1GB/2GB LPDDR3, 8GB/16GB/32GB eMMC,

TC-PX30 тасымалдаушы тақтасының интерфейстері: 4G LTE, OTG, USB2.0, 100 млн Ethernet, WIFI, bluetooth, аудио-видео кіріс/шығыс, G-сенсор, RGB дисплей, LVDS/MIPI дисплей, MIPI камера, TF картасының ұясы, кеңейтілген GPIO.

Ол Android8.1, Linux және Ubuntu ОЖ қолдайды. Бастапқы код ашық.

ThinkCorcock ашық бастапқы платформалық платалары мен даму тақталары. ойлаңыз Rockchip socs негізіндегі аппараттық және бағдарламалық қамтамасыз етуді теңшеу бойынша шешімдердің толық жиынтығы тұтынушыны жобалау процесін дамудың алғашқы кезеңінен бастап сәтті жаппай өндіріске дейін қолдайды.

Тақтаны жобалау бойынша қызметтер
Клиенттердің талаптарына сәйкес арнайы тасымалдаушы тақтасын құру
Біздің SoM -ді ақырғы пайдаланушының аппараттық құралдарына шығындарды азайту және ізді азайту және даму циклін қысқарту үшін біріктіру.

Бағдарламалық қамтамасыз етуді әзірлеу қызметтері
Микробағдарлама, құрылғы драйверлері, BSP, орташа бағдарламалық қамтамасыз ету
Әр түрлі даму орталарына көшу
Мақсатты платформаға интеграция

Өндірістік қызметтер
Компоненттерді сатып алу
Өндіріс көлемі өседі
Таңдамалы таңбалау
Толық кілт шешімдері

Кірістірілген R&D
Технология
- Төмен деңгейдегі ОЖ: Android және Linux, Geniatech аппараттық құралдарын шығарады
Драйверлерді тасымалдау: ОЖ деңгейінде жұмыс жасайтын аппараттық құралдарды реттеу үшін
- Қауіпсіздік және түпнұсқалық құрал: аппараттық құралдың дұрыс жұмыс істеуін қамтамасыз ету

2.TC-PX30 әзірлеу жинағы штамп тесік параметріне арналған тасымалдаушы тақтасы (спецификация)

Параметрлер
Сыртқы түрі			Штампты тесік SOM + тасымалдаушы тақта
Өлшемі			185,5 мм*110,6 мм
Қабат			SOM6 қабаты/тасымалдаушы тақтасы 4 қабатты
Жүйе конфигурациясы
Орталық Есептеуіш Бөлім	Rockchip PX30, төрт ядролы A35 1.3 ГГц
Жедел Жадтау Құрылғысы	Әдепкі 1 ГБ LPDDR3, 2 ГБ қосымша
EMMC	4GB/8GB/16GB/32GB emmc міндетті емес 8GB
Қуат IC	RK809
Интерфейс параметрлері
Дисплей		RGB, LVDS/MIPI
Түрту		I2C/USB
Аудио		AC97/IIS, жазуды және ойнатуды қолдайды
SD		1 каналды SDIO
Ethernet		100 млн
USB ХОСТ		3 арналы HOST2.0
USB OTG		1 арна OTG2.0
UART		2арналы uart, ағынды бақылау uart қолдау
PWM		1 арна PWMoutput
IIC		4 -канал IICoutput
IR		1
ADC		1 арналы ADC
Камера		1 -канал MIPI CSI
4G		1 ұяшығы
WIFI/BT		1
GPIO		2
Қуат кірісі		2 слот, 12В
RTC қуат кірісі		1 ұяшық
Қуат шығысы		12В/5В/3.3В

3.TC-PX30 штампты тесіктердің ерекшеліктері мен қолданылуы үшін тасымалдау тақтасы
Rockchip TC-PX30 әзірлеу тақтасы (TC-PX30 Development Kit тасымалдаушы тақтасы)
TC-PX30 SOM мүмкіндіктері:
- Күшті функциялар, бай интерфейстер, кең қосымшалар.
- Android8.1, Linux, Ubuntu ОЖ қолдайды. Бастапқы код ашық.
- Өлшемі тек 185,5 мм*110,6 мм, өнімдерге арналған тұрақты және сенімді тақта.
Қолдану сценарийі
TC-PX30 AIOT қондырғылары, көлік құралдарын басқару, ойын жабдықтары, коммерциялық дисплей жабдықтары, медициналық жабдықтар, сауда автоматтары, өнеркәсіптік компьютерлер және т.

4.TC-PX30 әзірлеу жинағы штамп тесіктері туралы мәліметтерге арналған тасымалдаушы тақта
SOM көрінісі

Rockchip TC-PX30 даму тақтасы (TC-PX30 Development Kit тасымалдаушы тақтасы) Сыртқы түрі

Rockchip TC-PX30 әзірлеу тақтасы (TC-PX30 Development Kit тасымалдаушы тақтасы)
PIN анықтамасы

Жоқ#	Сигнал	Жоқ#	Сигнал
1	GPIO0_A5	19	LCDC_VSYNC
2	I2C1_SCL	20	LCDC_DEN
3	I2C1_SDA	21	LCDC_D0
4	GPIO0_B4	22	LCDC_D1
5	PWM1	23	LCDC_D2
6	VCC3V3_LCD	24	LCDC_D3
7	LVDS_TX0N	25	LCDC_D4
8	LVDS_TX0P	26	LCDC_D5
9	LVDS_TX1N	27	LCDC_D6
10	LVDS_TX1P	28	LCDC_D7
11	LVDS_CLKN	29	LCDC_D8
12	LVDS_CLKP	30	LCDC_D9
13	LVDS_TX2N	31	LCDC_D10
14	LVDS_TX2P	32	LCDC_D11
15	LVDS_TX3N	33	LCDC_D12
16	LVDS_TX3P	34	LCDC_D13
17	LCDC_CLK	35	LCDC_D14
18	LCDC_HSYNC	36	LCDC_D15
Жоқ#	Сигнал	Жоқ#	Сигнал
37	LCDC_D16	55	SDIO_CLK
38	LCDC_D17	56	SDIO_CMD
39	LCDC_D18	57	SDIO_D3
40	LCDC_D19	58	SDIO_D2
41	LCDC_D20	59	GPIO0_B3
42	LCDC_D21	60	GPIO0_B2
43	LCDC_D22	61	GPIO0_A1
44	LCDC_D23	62	GPIO2_B0
45	GPIO0_B5	63	GPIO0_A2
46	GPIO2_B4	64	I2C0_SCL_PMIC
47	GPIO0_A0	65	I2C0_SDA_PMIC
48	UART1_CTS	66	PDM_CLK0
49	UART1_RXD	67	I2S1_SDO
50	UART1_TXD	68	I2S1_SDI
51	UART1_RTS	69	I2S1_LRCK
52	CLKOUT_32K	70	I2S1_SCLK
53	SDIO_D1	71	I2S1_MCLK
54	SDIO_D0	72	GND
Жоқ#	Сигнал	Жоқ#	Сигнал
73	MIC2_IN	91	GPIO2_B6
74	MIC1_IN	92	I2C2_SDA
75	HP_SNS	93	I2C2_SCL
76	HPR	94	MIPI_CLKO
77	HPL	95	VCC2V8_DVP
78	SPKP_OUT	96	VCC1V8_DVP
79	SPKN_OUT	97	RMII_RST
80	GND	98	RMII_CLK
81	MIPI_CSI_D3N	99	MAC_MDC
82	MIPI_CSI_D3P	100	RMII_MDIO
83	MIPI_CSI_D2N	101	RMII_RXDV
84	MIPI_CSI_D2P	102	RMII_RXER
85	MIPI_CSI_CLKN	103	RMII_RXD1
86	MIPI_CSI_CLKP	104	RMII_RXD0
87	MIPI_CSI_D1P	105	RMII_TXD0
88	MIPI_CSI_D1N	106	RMII_TXD1
89	MIPI_CSI_D0P	107	RMII_TXEN
90	MIPI_CSI_D0N	108	GND
Жоқ#	Сигнал	Жоқ#	Сигнал
109	VCC5V0_SYS	127	FLASH_WRN
110	VCC5V0_SYS	128	FLASH_CS1
111	GND	129	FLASH_RDN
112	GND	130	SDMMC0_D2
113	EXT_EN	131	SDMMC0_D3
114	VCC5V0_HOST	132	SDMMC0_CMD
115	VCC_RTC	133	VCC_SD
116	VCC3V3_SYS	134	SDMMC0_CLK
117	VCC3V0_PMU	135	SDMMC0_D0
118	VCC_1V8	136	SDMMC0_D1
119	OTG_DP	137	SDMMC0_DET
120	OTG_DM	138	RESET_KEY
121	USB_ID	139	POWER_KEY
122	USB_DET	140	ADC0
123	USB_HOST_DM	141	ADC1
124	USB_HOST_DP	142	ADC2
125	FLASH_CS0	143	IR_IN / PWM3
126	FLASH_CLE	144	GPIO0_B7

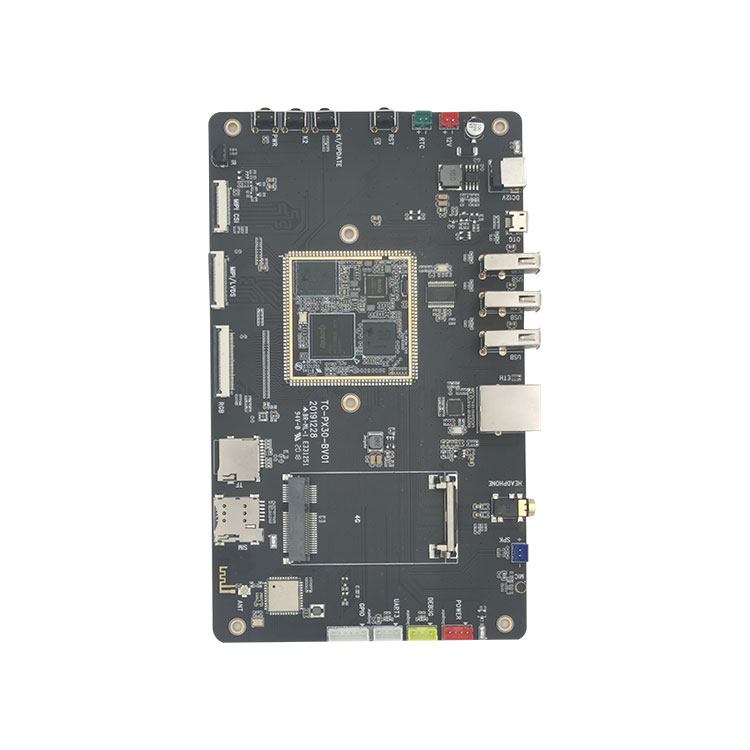

Әзірлеу тақтасының аппараттық интерфейстерінің сипаттамасы

TC-PX30 әзірлеу тақтасы

Интерфейс мәліметтері
ЖОҚ.#	Аты	Сипаттама
ã € 1ã € '	12 В Кіру	12 В қуат кірісі
ã € 2ã € '	RTC Bat	RTC қуат кірісі
ã € 3ã € '	RST кілті	Қалпына келтіру кілті
ã € 4ã € '	Жаңарту кілті	Жаңарту кілті
ã € 5ã € '	Func кілті	Функционалды перне
ã € 6ã € '	PWR кілті	Қуат кілті
ã € 7ã € '	IR	IR қабылдайды
ã € 8а € '	CSI камерасы	MIPI CSI камерасы
ã € 9ã € '	MIPI/LVDS	MIPI/LVDS дисплейі
€ € 10 €	LCD RGB	RGB дисплейі
€ 11o €	G-сенсоры	G-сенсоры
€ € 12 €	TF ұясы	TF картасының ұясы
€ 13o €	SIM ұясы	4G SIM картасының ұясы
€ 14а € '	Сыртқы және ізді құмырсқа	Wifi/BT антеннасы, оның ішінде борт пен розетка
€ 15а €	WIFI/BT	WIFI/BT модулі AP6212
ã € 16а € '	4G модулі	PCIE 4G модуль ұясы
ã € 17а € '	GPIO	GPIO кеңейтімі
ã € 18ã € '	UART3	Uart3ï¼Œttl деңгейі
€ 19o € '	Түзету Com	UART түзету
€ 20o €	Өшіру	Қуат шығысы
€ 21o €	ЖАРЫҚ ДИОДТЫ ИНДИКАТОР	Жарықдиодты GPIO арқылы басқару
€ 22o €	MIC	Аудио кіріс
€ 23o €	SPK	динамик шығысы
€ 24 € €	HeadPhone	Құлаққаптың дыбыс шығысы
€ 25o €	ETH RJ45	100 млн Ethernet RJ45
€ 26o €	USB2.0 X 3	3*USB2.0 HOST TypeA
€ 27o €	OTG	OTG шағын USB
€ 28а €	TC-PX30 негізгі тақтасы	TC-PX30 SOM

5.TC-PX30 әзірлеу жинағы штампты тесікке біліктілікке арналған тасымалдаушы тақтасы
Өндірістік зауытта Yamaha импортталатын автоматты желілері, Essa селективті толқынды дәнекерлеу, 3D-SPI дәнекерлеу пастасын тексеру, рентген, BGA қайта өңдеу станциясы және басқа да жабдықтар бар, сонымен қатар технологиялық процесс және сапаны қатаң басқару бар. Негізгі тақтаның сенімділігі мен тұрақтылығын қамтамасыз етіңіз.

6. Жеткізу, жеткізу және қызмет көрсету
Қазіргі уақытта біздің компания іске қосқан ARM платформаларына RK (Rockchip) және Allwinner шешімдері кіреді. ҚР шешімдеріне RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568 жатады; Allwinner шешімдеріне A64 кіреді; өнім формаларына негізгі тақталар, әзірлеу тақталары, өнеркәсіптік басқару аналық платалары, өнеркәсіптік басқару интеграцияланған тақталары және толық өнімдер кіреді. Ол коммерциялық дисплейде, жарнама машинасында, ғимаратты бақылауда, автокөлік терминалында, интеллектуалды сәйкестендіруде, интеллектуалды IoT терминалында, AI, Aiot, өнеркәсіпте, қаржыда, әуежайда, кеденде, полицияда, ауруханада, үйде ақылды, білім беруде, тұрмыстық электроникада және т.б.

Thinkcore -ның ашық бастапқы платформалық платформасы бар негізгі тақталар мен әзірлеу тақталары. Rockchip socs негізіндегі аппараттық және бағдарламалық жасақтаманы теңшеу бойынша шешімдердің толық жиынтығы клиенттің дизайнын, дамуының алғашқы кезеңінен бастап сәтті жаппай өндіріске дейін қолдайды.

Тақтаны жобалау бойынша қызметтер
Клиенттердің талаптарына сәйкес арнайы тасымалдаушы тақтасын құру
Біздің SoM -ді ақырғы пайдаланушының аппараттық құралдарына шығындарды азайту және ізді азайту және даму циклін қысқарту үшін біріктіру.

Бағдарламалық қамтамасыз етуді әзірлеу қызметтері
Микробағдарлама, құрылғы драйверлері, BSP, орташа бағдарламалық қамтамасыз ету
Әр түрлі даму орталарына көшу
Мақсатты платформаға интеграция

Өндірістік қызметтер
Компоненттерді сатып алу
Өндіріс көлемі өседі
Таңдамалы таңбалау
Толық кілт шешімдері

Кірістірілген R&D
Технология
- Төмен деңгейдегі ОЖ: Android және Linux, Geniatech аппараттық құралдарын шығарады
Драйверлерді тасымалдау: ОЖ деңгейінде жұмыс жасайтын аппараттық құралдарды реттеу үшін
- Қауіпсіздік және түпнұсқалық құрал: аппараттық құралдың дұрыс жұмыс істеуін қамтамасыз ету

Бағдарламалық және аппараттық ақпарат
Негізгі тақта схемалық диаграммалар мен разрядтық диаграммалармен қамтамасыз етеді, әзірлеу тақтасының төменгі тақтасы ПХД бастапқы файлдары, ашық бағдарламалық қамтамасыз ету SDK пакеті, пайдаланушы нұсқаулықтары, нұсқаулық құжаттары, түзету түзетулері және т.

7. FAQ
1. Сізде қолдау бар ма? Қандай техникалық қолдау бар?
Thinkcore жауабы: Біз бастапқы тақтаны әзірлеу тақтасының бастапқы кодын, схемасын және техникалық нұсқаулығын ұсынамыз.
Иә, техникалық қолдау, сіз электрондық пошта немесе форумдар арқылы сұрақтар қоя аласыз.

Техникалық қолдаудың көлемі
1. Әзірлеу тақтасында қандай бағдарламалық және аппараттық ресурстар берілгенін түсіну
2. Әзірлеу тақтасының қалыпты жұмыс істеуі үшін берілген тестілік бағдарламалар мен мысалдарды қалай іске қосу керек
3. Жаңарту жүйесін қалай жүктеуге және бағдарламалауға болады
4. Ақаудың бар -жоғын анықтаңыз. Келесі мәселелер техникалық қолдау аясына жатпайды, тек техникалық талқылаулар беріледі
- «. Бастапқы кодты қалай түсінуге және өзгертуге, схемаларды өздігінен бөлшектеуге және имитациялауға болады
â‘µ. Операциялық жүйені қалай жинау және трансплантациялау
â‘¶. Өзін-өзі дамытуда қолданушылар кездесетін проблемалар, яғни пайдаланушыны баптау мәселелері
Ескерту: Біз «теңшеуді» келесідей анықтаймыз: пайдаланушылар өздерінің қажеттіліктерін қанағаттандыру үшін кез келген бағдарламалық кодтар мен жабдықтарды жобалайды, жасайды немесе өзгертеді.

2. Сіз тапсырыс қабылдай аласыз ба?
Thinkcore жауап берді:
Біз көрсететін қызметтер: 1. Жүйені баптау; 2. жүйелік тігу; 3. Драйверді дамыту; 4. Микробағдарламаны жаңарту; 5. Аппараттық құралдардың схемалық дизайны; 6. ПХД орналасуы; 7. Жүйені жаңарту; 8. Қоршаған ортаның құрылысын дамыту; 9. Қолданбаны жөндеу әдісі; 10. Тест әдісі. 11. Арнаулы қызметтер - ‰

3. Android негізгі тақтасын пайдалану кезінде қандай бөлшектерге назар аудару керек?
Кез келген өнім, қолданылғаннан кейін, осындай немесе басқа да кішкене мәселелерге тап болады. Әрине, Android негізгі тақтасы да ерекшелік емес, бірақ егер сіз оны дұрыс ұстасаңыз және қолдансаңыз, бөлшектерге назар аударыңыз, сонда көптеген мәселелерді шешуге болады. Әдетте кішкене ұсақ -түйекке назар аударыңыз, сіз өзіңізге көп ыңғайлылық ала аласыз! Сіз міндетті түрде тырысуға дайын боласыз деп ойлаймын. .

Ең алдымен, андроидтың негізгі тақтасын пайдаланған кезде әр интерфейс қабылдай алатын кернеу диапазонына назар аудару қажет. Сонымен қатар, коннектор мен оң және теріс бағыттардың сәйкестігін қамтамасыз етіңіз.

Екіншіден, андроидтың негізгі тақтасын орналастыру мен тасымалдау да өте маңызды. Оны құрғақ, ылғалдылығы төмен ортаға қою керек. Бұл ретте антистатикалық шараларға назар аудару қажет. Осылайша, Android негізгі тақтасы зақымдалмайды. Бұл жоғары ылғалдылыққа байланысты андроид тақтасының коррозиясын болдырмайды.

Үшіншіден, андроид тақтасының ішкі бөліктері салыстырмалы түрде нәзік, ал қатты соққы немесе қысым андроид тақтасының ішкі компоненттерінің зақымдалуына немесе ПХД иілуіне әкелуі мүмкін. солай. Қолдану кезінде андроидтың негізгі тақтасына қатты заттардың тиіп кетуіне жол бермеуге тырысыңыз

4. ARM ендірілген негізгі тақталары үшін әдетте пакеттердің қанша түрі бар?
ARM ендірілген негізгі тақтасы - бұл компьютердің немесе планшеттің негізгі функцияларын жинақтайтын және инкапсуляциялайтын электронды плата. Көптеген ARM ендірілген негізгі тақталары белгілі бір салада жүйелік чипті іске асыру үшін түйреуіштер арқылы тірек тақтасына қосылған Орталық Есептеуіш Бөлім, сақтау құрылғылары мен түйреуіштерді біріктіреді. Адамдар мұндай жүйені көбінесе бір чипті микрокомпьютер деп атайды, бірақ оны дәлірек ендірілген платформа деп атаған жөн.

Негізгі тақта ядроның жалпы функцияларын біріктіргендіктен, оның негізгі тақтасы әр түрлі артқы панельдерді баптай алатын әмбебаптыққа ие, бұл аналық платаның даму тиімділігін едәуір жақсартады. ARM ендірілген негізгі тақтасы дербес модуль ретінде бөлінгендіктен, ол дамудың қиындығын азайтады, жүйенің сенімділігін, тұрақтылығы мен қызмет ету қабілетін арттырады, нарыққа шығуды, кәсіби техникалық қызметтерді тездетеді және өнім шығындарын оңтайландырады. Икемділіктің жоғалуы.

ARM негізгі тақтасының үш негізгі сипаттамасы: қуатты аз тұтыну және күшті функциялар, 16-биттік/32-биттік/64-биттік қос нұсқаулықтар жиынтығы және көптеген серіктестер. Шағын өлшем, аз қуат тұтыну, төмен баға, жоғары өнімділік; Thumb (16 биттік)/ARM (32 биттік) қос нұсқаулықтар жиынтығы, 8 биттік/16 биттік құрылғылармен үйлесімді қолдау; регистрлердің көп саны қолданылады, ал команданың орындалу жылдамдығы тезірек; Мәліметтермен операциялардың көпшілігі регистрлерде орындалады; адрестеу режимі икемді және қарапайым, ал орындау тиімділігі жоғары; нұсқаулық ұзақтығы бекітілген.

Si NuclearТехнология компаниясының AMR сериялы ендірілген негізгі тақта өнімдері ARM платформасының осы артықшылықтарын жақсы пайдаланады. Орталық Есептеуіш Бөлім Орталық Есептеуіш Бөлім компоненттері - бұл арифметикалық блок пен контроллерден тұратын негізгі тақтаның ең маңызды бөлігі. Егер RK3399 негізгі тақтасы компьютерді адамға теңесе, онда процессор - оның жүрегі, және оның маңызды рөлін осыдан көруге болады. Қандай процессор болмасын, оның ішкі құрылымын үш бөлікке бөлуге болады: басқару блогы, логикалық блок және сақтау блогы.

Бұл үш бөлік компьютердің әр түрлі бөліктерінің келісілген жұмысын талдау, бағалау, есептеу және бақылау үшін бір -бірімен үйлеседі.

Жады жады - бұл бағдарламалар мен мәліметтерді сақтауға арналған компонент. Компьютер үшін қалыпты жұмыс істеуін қамтамасыз ететін жады функциясы тек жадыда ғана болуы мүмкін. Сақтаудың көптеген түрлері бар, оларды қолданылуына қарай негізгі қойма мен қосалқы қоймаға бөлуге болады. Негізгі жад ішкі жад деп аталады (жады деп аталады), ал қосалқы жад сыртқы сақтау деп аталады (сыртқы қойма деп аталады). Сыртқы сақтау орны әдетте ақпаратты ұзақ уақыт сақтай алатын және ақпаратты сақтауға электр энергиясына сүйенбейтін, бірақ механикалық компоненттермен басқарылатын магниттік тасымалдаушылар немесе оптикалық дискілер болып табылады. процессорға қарағанда жылдамдық әлдеқайда баяу.

Жад аналық платадағы сақтау компонентіне жатады. Бұл процессор тікелей байланысатын және оны деректерді сақтау үшін қолданатын компонент. Ол қолданыстағы деректер мен бағдарламаларды сақтайды (яғни орындалуда). Оның физикалық мәні - бір немесе бірнеше топтар. Деректерді енгізу және шығару және деректерді сақтау функциялары бар интегралды схема. Жад тек бағдарламалар мен мәліметтерді уақытша сақтауға арналған. Қуат өшірілгенде немесе электр қуаты өшкенде ондағы бағдарламалар мен деректер жоғалады.

Негізгі тақта мен төменгі тақтаны қосудың үш нұсқасы бар: тақтаға қосқыш, алтын саусақ және мөртабан ойығы. Егер тақтаға қосқыш шешімі қабылданса, оның артықшылығы мынада: оңай қосылады және ажыратылады. Бірақ келесі кемшіліктер бар: 1. Сейсмикалық көрсеткіштердің нашарлығы. Борттан тақтаға қосқыш діріл арқылы оңай босатылады, бұл автомобиль бұйымдарында негізгі тақтаның қолданылуын шектейді. Негізгі тақтаны бекіту үшін желімді тарату, бұрау, мыс сымдарын дәнекерлеу, пластикалық қысқыштарды орнату және қорғаныс қақпағын бұрау сияқты әдістерді қолдануға болады. Дегенмен, олардың әрқайсысы жаппай өндіріс кезінде көптеген кемшіліктерді әшкерелейді, нәтижесінде ақау деңгейі жоғарылайды.

2. Жұқа және жеңіл өнімдерге қолдануға болмайды. Негізгі тақтай мен астыңғы пластинаның арасындағы қашықтық кемінде 5 мм -ге дейін өсті, және мұндай өзекті тақтаны жұқа және жеңіл бұйымдар жасау үшін қолдануға болмайды.

3. Қосылатын модуль PCBA ішкі зақымына әкелуі мүмкін. Негізгі тақтаның ауданы өте үлкен. Негізгі тақтаны шығарғанда, алдымен бір жағын күшпен көтеру керек, содан кейін екінші жағын тартып алу керек. Бұл процесте ПХД негізгі тақтасының деформациясы сөзсіз, бұл дәнекерлеуге әкелуі мүмкін. Ішкі жарақаттар, мысалы, нүктелік крекинг. Жарылған дәнекер қосылыстар қысқа мерзімде қиындық туғызбайды, бірақ ұзақ мерзімді пайдалану кезінде олар біртіндеп дірілге, тотығуға және басқа себептерге байланысты нашар байланысып, ашық тізбекті құрады және жүйенің істен шығуына әкелуі мүмкін.

4. Патчты жаппай өндірудің ақаулы жылдамдығы жоғары. Жүздеген түйреуіштері бар тақтаға қосқыштар өте ұзын, ал коннектор мен ПХД арасындағы шағын қателер жинақталады. Қайта ағынды дәнекерлеу сатысында жаппай өндіріс кезінде ПХД мен коннектор арасында ішкі кернеу пайда болады, ал бұл ішкі кернеу кейде ПХД -ны тартады және деформациялайды.

5. Жаппай өндіріс кезінде тестілеудің қиындығы. 0,8 мм биіктіктегі тақтаға қосқыш қолданылса да, коннекторды штангамен тікелей байланыстыру әлі де мүмкін емес, бұл сынақ қондырғысының дизайны мен өндірісіне қиындық туғызады. Шешілмейтін қиындықтар болмаса да, барлық қиындықтар ақыр соңында шығынның өсуі ретінде көрінетін болады, ал жүн қойдан шығуы керек.

Егер алтын саусақ шешімі қабылданса, оның артықшылықтары: 1. Қосуға және ажыратуға өте ыңғайлы. 2. Алтын саусақ технологиясының бағасы жаппай өндірісте өте төмен.

Кемшіліктері мыналар: 1. Алтын саусақ бөлігі алтынмен қапталуы керек болғандықтан, өндіріс төмен болған жағдайда алтын саусақ процесінің бағасы өте қымбат. Арзан ПХД зауытының өндірістік процесі жеткіліксіз. Тақталарда көптеген проблемалар бар және өнімнің сапасына кепілдік берілмейді. 2. Оны тақтаға қосқыштар сияқты жұқа және жеңіл өнімдер үшін қолдануға болмайды. 3. Төменгі тақтаға жоғары сапалы ноутбук графикалық картасының ұясы қажет, бұл өнімнің өзіндік құнын арттырады.

Егер мөртабан тесіктерінің схемасы қабылданса, кемшіліктері: 1. Бөлшектеу қиын. 2. Негізгі тақтаның ауданы тым үлкен, және қайта ағызудан кейін деформациялану қаупі бар, және төменгі тақтаға қолмен дәнекерлеу қажет болуы мүмкін. Алғашқы екі схеманың барлық кемшіліктері енді жоқ.

5. Сіз маған негізгі тақтаның жеткізу уақытын айтасыз ба?
Thinkcore былай деп жауап берді: егер тапсырыс бар болса, төлем үш күн ішінде жеткізіледі. Тапсырыстардың көп мөлшерін немесе тапсырысты қалыпты жағдайда 35 күн ішінде жеткізуге болады
