Өнім Сипаттамасы

TC-RV1126 USB AI камерасы (UVC камера модулі)

1.RV1126 USB AI камера модульдік тақтасы Sony IMX415 ПХД тақтасы 4K 8MP Кіріспе
TC-RV1126 USB AI камерасы (UVC камера модулі), Rockchip 32-биттік төмен қуатты жоғары есептеу қуаты AI proceeor RV1126, 8 миллион Ultra HD камера сенсорымен жабдықталған imx415;

USB typec интерфейсі, стандартты UVC / UAC протоколын қолдайды, драйверсіз, қосуға және қосуға; Windows/Android/Linux/Mac OS жүйесін қолдайды. 3840 * 2160 дейін тиімді ажыратымдылық, 4K@30 кадр / с дейін аудио және бейне түсіруді қолдайды.

Оны онлайн оқытуда, тікелей эфирде, бейнеконференцияда, бейне чатта және интеллектуалды теледидарлық сыртқы құрылғыларда кеңінен қолдануға болады.

Бұл өнім деңгейінің жиынтығы, қабықты қосыңыз - бұл дайын өнім; Оны теңшеуге болады, мысалы, клиенттің қабық тақтасының талаптарына сәйкес, реттелетін линзалар, провайдерді жөндеу, сертификаттауға көмектесу және т.
ThinkCorcock ашық бастапқы платформалық платалары мен даму тақталары. ойлаңыз Rockchip socs негізіндегі аппараттық және бағдарламалық қамтамасыз етуді теңшеу бойынша шешімдердің толық жиынтығы тұтынушыны жобалау процесін дамудың алғашқы кезеңінен бастап сәтті жаппай өндіріске дейін қолдайды.

Тақтаны жобалау бойынша қызметтер
Клиенттердің талаптарына сәйкес арнайы тасымалдаушы тақтасын құру
Біздің SoM -ді ақырғы пайдаланушының аппараттық құралдарына шығындарды азайту және ізді азайту және даму циклін қысқарту үшін біріктіру.

Бағдарламалық қамтамасыз етуді әзірлеу қызметтері
Микробағдарлама, құрылғы драйверлері, BSP, орташа бағдарламалық қамтамасыз ету
Әр түрлі даму орталарына көшу
Мақсатты платформаға интеграция

Өндірістік қызметтер
Компоненттерді сатып алу
Өндіріс көлемі өседі
Таңдамалы таңбалау
Толық кілт шешімдері

Кірістірілген R&D
Технология
- Төмен деңгейдегі ОЖ: Android және Linux, Geniatech аппараттық құралдарын шығарады
Драйверлерді тасымалдау: ОЖ деңгейінде жұмыс жасайтын аппараттық құралдарды реттеу үшін
- Қауіпсіздік және түпнұсқалық құрал: аппараттық құралдың дұрыс жұмыс істеуін қамтамасыз ету

2. RV1126 USB AI камера модульдік тақтасы Sony IMX415 PCB 4K 8MP тақтасы параметрі (спецификация)

Негізгі функция
Ultra HD 4K үшін бейне жазу
800 Вт пиксельді суретке түсіру
Шынайы дыбысты алу үшін жақсы микрофон
H264 / h265 беру форматы, төменгі кідіріс
Sony CMOS фотосезімтал чипі Толығырақ
NPU 2.0T есептеу күші AI қолдайды
Кең бұрыш, көп бұрышты реттеу
LDC бұрмалануын түзету функциясын қолдайды
Әр түрлі қажеттіліктерді қанағаттандыру үшін орнатудың бірнеше нұсқасы
Стандартты протокол мен интерфейс, қосу және ойнату
Негізгі сипаттамалар
Өнім моделі	TC-RV1126 USB_AI_Camera
Кескін сенсоры	IMX415 1/2.8 дюйм Жұлдызды жарық, түнгі жарық
Максималды тарату жылдамдығы	3840x2160 жылдамдықта 30 кадр
Қолдау ажыратымдылығы	3840x2160ã € 1920x1080ã € 1600x896ã 1280x720ã € 960x540ã € 640x480ã € 640x360ã € 320x240
Қолданбалар	онлайн оқыту, тікелей эфир, бейнеконференция, бейне чат және интеллектуалды теледидарлық сыртқы құрылғылар
Қолданбалы программалық қамтамасыз ету	Тикток тікелей эфирі, тікелей эфирдегі серіктес, балықтың тікелей серігі, YY тікелей эфирі, Kwai серіктесі, OBS, QQ, кәсіпорын QQ, WeChat, кәсіпорын WeChat, ұшатын кітап, Tencent конференциясы, шегелеу, win10 камералық қосымшасы, ампап, көз тартарлық бейнеконференция, Huawei cloud welink, бұлт конференциясы, ойыншы, Skype, MindLinkerïTalkLineï¼ŒCalss in
Кескін шығару форматы	YUV/MJPEG/Smart H.264/Smart H.265
Микрофон	Екі жақты стерео микрофонды қабылдау қашықтығы 5м
жұмыс кернеуі	1А@5В
Интерфейс	C түрі
Жүйенің үйлесімділігі	Windows/Android/Linux/Mac OS
Қолдау туралы келісім	UVC2.0/UAC1.1
RV1126 ерекшеліктері
Орталық Есептеуіш Бөлім	Rockchip RV1126 төрт ядролы A7ï¼Œ14nmï¼Œ1,5ГГц
DDR3	2 x DDR3 (128M*16)
FLASH	1G SPI Nand
NPU	2.0 шыңдары
Интернет провайдері	14 миллион провайдер
Объектив сипаттамалары
Фокус режимі		Бекітілген фокус
Аралық аралығы		3.38 мм
Бейнелеу пикселі		8 млн
Диафрагма диафрагма		F2.2
Өріс перспективасы, Қиғаш/деңгей/вертикаль		85,8 °/77,5 °/48,8 °
Оптикалық құрылым		6G+IR
Оптикалық бұрмалау		â ‰ ¤17,8%

3.RV1126 USB AI камера модульдік тақтасы Sony IMX415 ПХД тақтасы 4K 8MP ерекшелігі мен қолданылуы
TC-RV1126 USB AI камерасы (UVC камера модулі) USB типті интерфейсі, стандартты UVC / UAC протоколын қолдайды, драйверсіз, қосуға және қосуға; Windows/Android/Linux/Mac OS жүйесін қолдайды. 3840 * 2160 дейін тиімді ажыратымдылық, 4K@30 кадр / с дейін аудио және бейне түсіруді қолдайды.

Қолдану сценарийі
Оны онлайн оқытуда, тікелей эфирде, бейнеконференцияда, бейне чатта және интеллектуалды теледидарлық сыртқы құрылғыларда кеңінен қолдануға болады.

4.RV1126 USB AI камера модульдік тақтасы Sony IMX415 ПХД тақтасы 4K 8MP мәліметтері

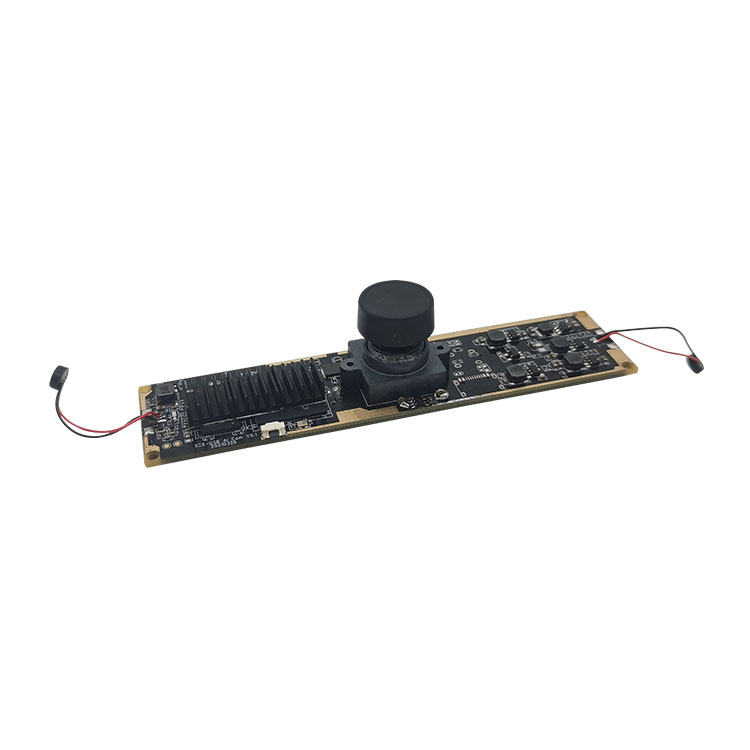

TC-RV1126 маркалы тесікке арналған USB AI камерасы (UVC камера модулі) Алдыңғы көрініс

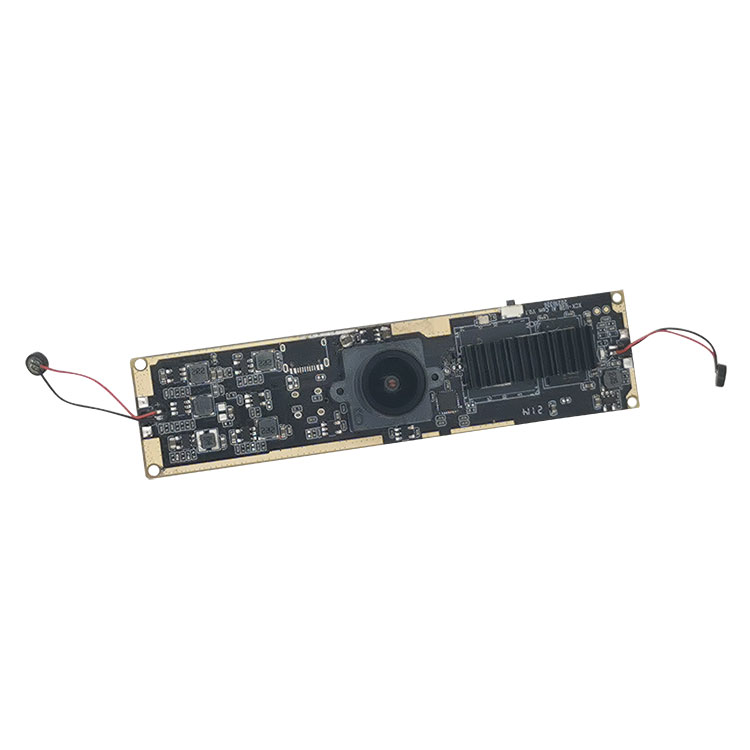

TC-RV1126 маркалы тесікке арналған AI негізгі тақтасы Алдыңғы көрініс

5.RV1126 USB AI камера модульдік тақтасы Sony IMX415 PCB Board 4K 8MP біліктілігі
Өндірістік зауытта Yamaha импортталатын автоматты желілері, Essa селективті толқынды дәнекерлеу, 3D-SPI дәнекерлеу пастасын тексеру, рентген, BGA қайта өңдеу станциясы және басқа да жабдықтар бар, сонымен қатар технологиялық процесс және сапаны қатаң басқару бар. Негізгі тақтаның сенімділігі мен тұрақтылығын қамтамасыз етіңіз.

6. Жеткізу, жеткізу және қызмет көрсету
Қазіргі уақытта біздің компания іске қосқан ARM платформаларына RK (Rockchip) және Allwinner шешімдері кіреді. ҚР шешімдеріне RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568 жатады; Allwinner шешімдеріне A64 кіреді; өнім формаларына негізгі тақталар, әзірлеуге арналған тақталар, өнеркәсіптік басқару аналық платалары, интегралды өндірістік бақылау тақталары және толық өнімдер кіреді. Ол коммерциялық дисплейде, жарнама машинасында, ғимаратты бақылауда, автокөлік терминалында, интеллектуалды сәйкестендіруде, интеллектуалды IoT терминалында, AI, Aiot, өнеркәсіпте, қаржыда, әуежайда, кеденде, полицияда, ауруханада, үйде ақылды, білім беруде, тұрмыстық электроникада және т.б.
ThinkCorcock ашық бастапқы платформалық платалары мен даму тақталары. ойлаңыз Rockchip socs негізіндегі аппараттық және бағдарламалық қамтамасыз етуді теңшеу бойынша шешімдердің толық жиынтығы тұтынушыны жобалау процесін дамудың алғашқы кезеңінен бастап сәтті жаппай өндіріске дейін қолдайды.

Тақтаны жобалау бойынша қызметтер
Клиенттердің талаптарына сәйкес арнайы тасымалдаушы тақтасын құру
Біздің SoM -ді ақырғы пайдаланушының аппараттық құралдарына шығындарды азайту және ізді азайту және даму циклін қысқарту үшін біріктіру.

Бағдарламалық қамтамасыз етуді әзірлеу қызметтері
Микробағдарлама, құрылғы драйверлері, BSP, орташа бағдарламалық қамтамасыз ету
Әр түрлі даму орталарына көшу
Мақсатты платформаға интеграция

Өндірістік қызметтер
Компоненттерді сатып алу
Өндіріс көлемі өседі
Таңдамалы таңбалау
Толық кілт шешімдері

Кірістірілген R&D
Технология
- Төмен деңгейдегі ОЖ: Android және Linux, Geniatech аппараттық құралдарын шығарады
Драйверлерді тасымалдау: ОЖ деңгейінде жұмыс жасайтын аппараттық құралдарды реттеу үшін
- Қауіпсіздік және түпнұсқалық құрал: аппараттық құралдың дұрыс жұмыс істеуін қамтамасыз ету

Бағдарламалық және аппараттық ақпарат
Негізгі тақта схемалық диаграммалар мен разрядтық диаграммалармен қамтамасыз етеді, әзірлеу тақтасының төменгі тақтасы ПХД бастапқы файлдары, ашық бағдарламалық қамтамасыз ету SDK пакеті, пайдаланушы нұсқаулықтары, нұсқаулық құжаттары, түзету түзетулері және т.

7. FAQ
1. Сізде қолдау бар ма? Қандай техникалық қолдау бар?
Thinkcore жауабы: Біз бастапқы тақтаны әзірлеу тақтасының бастапқы кодын, схемасын және техникалық нұсқаулығын ұсынамыз.
Иә, техникалық қолдау, сіз электрондық пошта немесе форумдар арқылы сұрақтар қоя аласыз.

Техникалық қолдаудың көлемі
1. Әзірлеу тақтасында қандай бағдарламалық және аппараттық ресурстар берілгенін түсіну
2. Әзірлеу тақтасының қалыпты жұмыс істеуі үшін берілген тестілік бағдарламалар мен мысалдарды қалай іске қосу керек
3. Жаңарту жүйесін қалай жүктеуге және бағдарламалауға болады
4. Ақаудың бар -жоғын анықтаңыз. Келесі мәселелер техникалық қолдау аясына жатпайды, тек техникалық талқылаулар беріледі
- «. Бастапқы кодты қалай түсінуге және өзгертуге, схемаларды өздігінен бөлшектеуге және имитациялауға болады
â‘µ. Операциялық жүйені қалай жинау және трансплантациялау
â‘¶. Өзін-өзі дамытуда қолданушылар кездесетін проблемалар, яғни пайдаланушыны баптау мәселелері
Ескерту: Біз «теңшеуді» келесідей анықтаймыз: пайдаланушылар өздерінің қажеттіліктерін қанағаттандыру үшін кез келген бағдарламалық кодтар мен жабдықтарды жобалайды, жасайды немесе өзгертеді.

2. Сіз тапсырыс қабылдай аласыз ба?
Thinkcore жауап берді:
Біз көрсететін қызметтер: 1. Жүйені баптау; 2. жүйелік тігу; 3. Драйверді дамыту; 4. Микробағдарламаны жаңарту; 5. Аппараттық құралдардың схемалық дизайны; 6. ПХД орналасуы; 7. Жүйені жаңарту; 8. Қоршаған ортаның құрылысын дамыту; 9. Қолданбаны жөндеу әдісі; 10. Тест әдісі. 11. Арнаулы қызметтер - ‰

3. Android негізгі тақтасын пайдалану кезінде қандай бөлшектерге назар аудару керек?
Кез келген өнім, қолданылғаннан кейін, осындай немесе басқа да кішкене мәселелерге тап болады. Әрине, Android негізгі тақтасы да ерекшелік емес, бірақ егер сіз оны дұрыс ұстасаңыз және қолдансаңыз, бөлшектерге назар аударыңыз, сонда көптеген мәселелерді шешуге болады. Әдетте кішкене ұсақ -түйекке назар аударыңыз, сіз өзіңізге көп ыңғайлылық ала аласыз! Сіз міндетті түрде тырысуға дайын боласыз деп ойлаймын. .

Ең алдымен, андроидтың негізгі тақтасын пайдаланған кезде әр интерфейс қабылдай алатын кернеу диапазонына назар аудару қажет. Сонымен қатар, коннектор мен оң және теріс бағыттардың сәйкестігін қамтамасыз етіңіз.

Екіншіден, андроидтың негізгі тақтасын орналастыру мен тасымалдау да өте маңызды. Оны құрғақ, ылғалдылығы төмен ортаға қою керек. Бұл ретте антистатикалық шараларға назар аудару қажет. Осылайша, Android негізгі тақтасы зақымдалмайды. Бұл жоғары ылғалдылыққа байланысты андроид тақтасының коррозиясын болдырмайды.

Үшіншіден, андроид тақтасының ішкі бөліктері салыстырмалы түрде нәзік, ал қатты соққы немесе қысым андроид тақтасының ішкі компоненттерінің зақымдалуына немесе ПХД иілуіне әкелуі мүмкін. солай. Қолдану кезінде андроидтың негізгі тақтасына қатты заттардың тиіп кетуіне жол бермеуге тырысыңыз

4. ARM ендірілген негізгі тақталары үшін әдетте пакеттердің қанша түрі бар?
ARM ендірілген негізгі тақтасы - бұл компьютердің немесе планшеттің негізгі функцияларын жинақтайтын және инкапсуляциялайтын электронды плата. Көптеген ARM ендірілген негізгі тақталары белгілі бір салада жүйелік чипті іске асыру үшін түйреуіштер арқылы тірек тақтасына қосылған Орталық Есептеуіш Бөлім, сақтау құрылғылары мен түйреуіштерді біріктіреді. Адамдар мұндай жүйені көбінесе бір чипті микрокомпьютер деп атайды, бірақ оны дәлірек ендірілген платформа деп атаған жөн.

Негізгі тақта ядроның жалпы функцияларын біріктіргендіктен, оның негізгі тақтасы әр түрлі артқы панельдерді баптай алатын әмбебаптыққа ие, бұл аналық платаның даму тиімділігін едәуір жақсартады. ARM ендірілген негізгі тақтасы дербес модуль ретінде бөлінгендіктен, ол дамудың қиындығын азайтады, жүйенің сенімділігін, тұрақтылығы мен қызмет ету қабілетін арттырады, нарыққа шығуды, кәсіби техникалық қызметтерді тездетеді және өнім шығындарын оңтайландырады. Икемділіктің жоғалуы.

ARM негізгі тақтасының үш негізгі сипаттамасы: қуатты аз тұтыну және күшті функциялар, 16-биттік/32-биттік/64-биттік қос нұсқаулықтар жиынтығы және көптеген серіктестер. Шағын өлшем, аз қуат тұтыну, төмен баға, жоғары өнімділік; Thumb (16 биттік)/ARM (32 биттік) қос нұсқаулықтар жиынтығы, 8 биттік/16 биттік құрылғылармен үйлесімді қолдау; регистрлердің көп саны қолданылады, ал команданың орындалу жылдамдығы тезірек; Мәліметтермен операциялардың көпшілігі регистрлерде орындалады; адрестеу режимі икемді және қарапайым, ал орындау тиімділігі жоғары; нұсқаулық ұзақтығы бекітілген.

Si NuclearТехнология компаниясының AMR сериялы ендірілген негізгі тақта өнімдері ARM платформасының осы артықшылықтарын жақсы пайдаланады. Орталық Есептеуіш Бөлім Орталық Есептеуіш Бөлім компоненттері - бұл арифметикалық блок пен контроллерден тұратын негізгі тақтаның ең маңызды бөлігі. Егер RK3399 негізгі тақтасы компьютерді адамға теңесе, онда процессор - оның жүрегі, және оның маңызды рөлін осыдан көруге болады. Қандай процессор болмасын, оның ішкі құрылымын үш бөлікке бөлуге болады: басқару блогы, логикалық блок және сақтау блогы.

Бұл үш бөлік компьютердің әр түрлі бөліктерінің келісілген жұмысын талдау, бағалау, есептеу және бақылау үшін бір -бірімен үйлеседі.

Жады жады - бұл бағдарламалар мен мәліметтерді сақтауға арналған компонент. Компьютер үшін қалыпты жұмыс істеуін қамтамасыз ететін жады функциясы тек жадыда ғана болуы мүмкін. Сақтаудың көптеген түрлері бар, оларды қолданылуына қарай негізгі қойма мен қосалқы қоймаға бөлуге болады. Негізгі қойма ішкі жад деп аталады (жады деп аталады), ал қосалқы жад сыртқы сақтау деп аталады (сыртқы қойма деп аталады). Сыртқы сақтау орны әдетте ақпаратты ұзақ уақыт сақтай алатын және ақпаратты сақтауға электр энергиясына сүйенбейтін, бірақ механикалық компоненттермен басқарылатын магниттік тасымалдаушылар немесе оптикалық дискілер болып табылады. процессорға қарағанда жылдамдық әлдеқайда баяу.

Жад аналық платадағы сақтау компонентіне жатады. Бұл процессор тікелей байланысатын және оны деректерді сақтау үшін қолданатын компонент. Ол қолданыстағы деректер мен бағдарламаларды сақтайды (яғни орындалуда). Оның физикалық мәні - бір немесе бірнеше топтар. Деректерді енгізу және шығару және деректерді сақтау функциялары бар интегралды схема. Жад тек бағдарламалар мен мәліметтерді уақытша сақтауға арналған. Қуат өшірілгенде немесе электр қуаты өшкенде ондағы бағдарламалар мен деректер жоғалады.

Негізгі тақта мен төменгі тақтаны қосудың үш нұсқасы бар: тақтаға жалғағыш, алтын саусақ және мөртабан саңылауы. Егер тақтаға қосқыш шешімі қабылданса, оның артықшылығы мынада: оңай қосылады және ажыратылады. Бірақ келесі кемшіліктер бар: 1. Сейсмикалық көрсеткіштердің нашарлығы. Борттан тақтаға қосқыш діріл арқылы оңай босатылады, бұл автомобиль бұйымдарында негізгі тақтаның қолданылуын шектейді. Негізгі тақтаны бекіту үшін желімді тарату, бұрау, мыс сымдарын дәнекерлеу, пластикалық қысқыштарды орнату және қорғаныс қақпағын бұрау сияқты әдістерді қолдануға болады. Дегенмен, олардың әрқайсысы жаппай өндіріс кезінде көптеген кемшіліктерді әшкерелейді, нәтижесінде ақау деңгейі жоғарылайды.

2. Жұқа және жеңіл өнімдерге қолдануға болмайды. Негізгі тақтай мен астыңғы пластинаның арасындағы қашықтық кемінде 5 мм -ге дейін өсті, және мұндай өзекті тақтаны жұқа және жеңіл бұйымдар жасау үшін қолдануға болмайды.

3. Қосылатын модуль PCBA ішкі зақымына әкелуі мүмкін. Негізгі тақтаның ауданы өте үлкен. Негізгі тақтаны шығарғанда, алдымен бір жағын күшпен көтеру керек, содан кейін екінші жағын тартып алу керек. Бұл процесте ПХД негізгі тақтасының деформациясы сөзсіз, бұл дәнекерлеуге әкелуі мүмкін. Ішкі жарақаттар, мысалы, нүктелік крекинг. Жарылған дәнекер қосылыстар қысқа мерзімде қиындық туғызбайды, бірақ ұзақ мерзімді пайдалану кезінде олар біртіндеп дірілге, тотығуға және басқа себептерге байланысты нашар байланысып, ашық тізбекті құрады және жүйенің істен шығуына әкелуі мүмкін.

4. Патчты жаппай өндірудің ақаулы жылдамдығы жоғары. Жүздеген түйреуіштері бар тақтаға қосқыштар өте ұзын, ал коннектор мен ПХД арасындағы шағын қателер жинақталады. Қайта ағынды дәнекерлеу сатысында жаппай өндіріс кезінде ПХД мен коннектор арасында ішкі кернеу пайда болады, ал бұл ішкі кернеу кейде ПХД -ны тартады және деформациялайды.

5. Жаппай өндіріс кезінде тестілеудің қиындығы. 0,8 мм биіктігі бар тақтаға қосқыш қолданылса да, коннекторды штангамен тікелей байланыстыру әлі де мүмкін емес, бұл сынақ қондырғысының дизайны мен өндірісіне қиындық туғызады. Шешілмейтін қиындықтар болмаса да, барлық қиындықтар ақыр соңында шығынның өсуі ретінде көрінетін болады, ал жүн қойдан шығуы керек.

Егер алтын саусақ шешімі қабылданса, оның артықшылықтары: 1. Қосуға және ажыратуға өте ыңғайлы. 2. Алтын саусақ технологиясының бағасы жаппай өндірісте өте төмен.

Кемшіліктері мыналар: 1. Алтын саусақ бөлігі алтынмен қапталуы керек болғандықтан, өндіріс төмен болған жағдайда алтын саусақ процесінің бағасы өте қымбат. Арзан ПХД зауытының өндірістік процесі жеткіліксіз. Тақталарда көптеген проблемалар бар және өнімнің сапасына кепілдік берілмейді. 2. Оны тақтаға қосқыштар сияқты жұқа және жеңіл өнімдер үшін қолдануға болмайды. 3. Төменгі тақтаға жоғары сапалы ноутбук графикалық картасының ұясы қажет, бұл өнімнің өзіндік құнын арттырады.

Егер мөртабан тесіктерінің схемасы қабылданса, кемшіліктері: 1. Бөлшектеу қиын. 2. Негізгі тақтаның ауданы тым үлкен, және қайта ағызудан кейін деформациялану қаупі бар, және төменгі тақтаға қолмен дәнекерлеу қажет болуы мүмкін. Алғашқы екі схеманың барлық кемшіліктері енді жоқ.

5. Сіз маған негізгі тақтаның жеткізу уақытын айтасыз ба?
Thinkcore былай деп жауап берді: егер тапсырыс бар болса, төлем үш күн ішінде жеткізіледі. Тапсырыстардың көп мөлшерін немесе тапсырысты қалыпты жағдайда 35 күн ішінде жеткізуге болады
