Қытай RV1126 IP камералық модуль тақтасы Sony IMX415 335 307 ПХД тақтасын өндірушілер мен жеткізушілер

Өнім Сипаттамасы

Rockchip RV1126 IP камерасы 50 тақта

1.RV1126 IP камералық модуль тақтасы Sony IMX415 335 307 ПХД тақтасы Кіріспе
Rockchip RV1126 IP камерасы 50 тақтасы Thinkcore TC-RV1126 IPC 50 тақтасы, оның өлшемі 50мм * 50мм, жоғары сапалы жұмыс істейтін AI сымды кабельді Rockchip RV1126 процессорымен жабдықталған.

14нм литографиялық процессі бар 32 ядролы ARM Cortex-A7 архитектурасы бар RV1126 аз тұтынылатын AI көру процессоры NEON мен FPU біріктіреді-жиілігі 1,5 ГГц.Ол FastBoot, TrustZone технологиясын және бірнеше крипто қозғалтқыштарын қолдайды. Ол ISP 2.0 қолдайды.

Rockchip RV1126 IP Camera 50 тақтасы 1GB ddr және 8 ГБ eMMC флэшімен жабдықталған. MIPI CSI, MIPI DSI, Ethernet, USB флеш Host, UART, RS485, I2C, POE, TF карта ұясы, аудио сияқты қажеттіліктерді қанағаттандыратын бай интерфейстермен жабдықталған. қолдану сценарийлері көбірек.

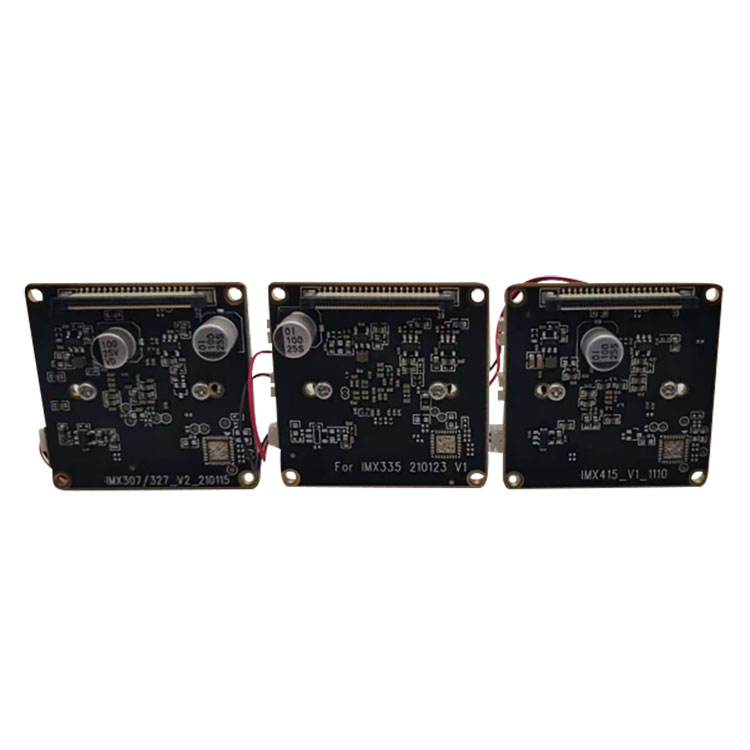

RV1126 IPC 50 Baord IMX307, IMX327, IMX335, IMX415, IMX334 стандартты қолдау кезінде көптеген камера сенсорларымен жұмыс жасай алады.
ThinkCorcock ашық бастапқы платформалық платалары мен даму тақталары. ойлаңыз Rockchip socs негізіндегі аппараттық және бағдарламалық қамтамасыз етуді теңшеу бойынша шешімдердің толық жиынтығы тұтынушыны жобалау процесін дамудың алғашқы кезеңінен бастап сәтті жаппай өндіріске дейін қолдайды.

Тақтаны жобалау бойынша қызметтер
Клиенттердің талаптарына сәйкес арнайы тасымалдаушы тақтасын құру
Біздің SoM -ді ақырғы пайдаланушының аппараттық құралдарына шығындарды азайту және ізді төмендету және даму циклін қысқарту үшін біріктіру.

Бағдарламалық қамтамасыз етуді әзірлеу қызметтері
Микробағдарлама, құрылғы драйверлері, BSP, орташа бағдарламалық қамтамасыз ету
Әр түрлі даму орталарына көшу
Мақсатты платформаға интеграция

Өндірістік қызметтер
Компоненттерді сатып алу
Өндіріс көлемі өседі
Таңдамалы таңбалау
Толық кілт шешімдері

Кірістірілген R&D
Технология
- Төмен деңгейдегі ОЖ: Android және Linux, Geniatech аппараттық құралдарын шығарады
Драйверлерді тасымалдау: ОЖ деңгейінде жұмыс жасайтын аппараттық құралдарды реттеу үшін
- Қауіпсіздік және түпнұсқалық құрал: аппараттық құралдың дұрыс жұмыс істеуін қамтамасыз ету

2. RV1126 IP камера модульдік тақтасы Sony IMX415 335 307 ПХД тақтасының параметрі (ерекшелігі)

3.RV1126 IP камералық модуль тақтасы Sony IMX415 335 307 ПХД тақтасының ерекшелігі мен қолданылуы
Rockchip RV1126 IP камерасы 50 тақтасы келесі сипаттамаларға ие:
Төрт ядролы, қуаты аз, өнімділігі жоғары AI RV1126 процессорымен жабдықталған, кіріктірілген NPU, есептеу қуаты 2.0Tops;
Көп деңгейлі шуды азайту, 3 кадрлы HDR технологиясы, 4K H.264/H.265@30FPS қолдайды және көп каналды бейне кодтау мен декодтау мүмкіндіктері;

СОК	Rockchip RV1126
Жедел Жадтау Құрылғысы	DDR3 · 32 бит 1 ГБ
Тұрақты Жадтау Құрылғысы	8 ГБ eMMC
NPU	1.5TOPSï¼Œ RKNN қолдайды, INT8/ INT16 қолдайды. Ол желілік модельдердің үйлесімділігіне ие, түрлендіруді жүзеге асыра алады. жиі қолданылатын AI құрылымының модельдері, мысалы: Tensor Flow/MXNet/PyTorch/Caffe/...
Сенсор	MIPI CSI (немесе LVDS/sub LVDS) 2 тобы. 3 кадрлы HDR (Line-based/Frame-based/DCG) бар 14M ISP 2.0 қолдайды.
CSI	4Lane MIPI CSI қолдау көрсетеді: 4K@30fpsï¼Œмонокулярлық 14 миллион, бинокулярлық 5 миллион@30 кадр / с
Ethernet	Ethernet 10/100/1000Mbps MDIX функциясын қолдайды
USB флеш	OTG1ï¼ŒUSB флеш хост1
MIC	MIC қолдайды
Жарық сенсоры	түнгі сезу функциясы
Жеңіл толтыру	Ақ жарық/ИҚ инфрақызыл жарығын қолдайды
Кілт	Қалпына келтіру кілті
Отладка	TTL 3pin және USB флеш otg қателерін түзету
RTC	RTC батареясы бар RTC қолдайды
SPK	3W D түрі PA
СЫМСЫЗ ДӘЛДIК	IEEE 802.11b/g/n
GPIO	Бірнеше GPIO
Сенсор сәйкестігі	IMX307/327ïXIMX335ï¼ŒIMX415ï¼ŒIMX334ï¼ŒGC2053ï¼ŒSC200AIï¼ŒGC2093
Қолданбалар	ақылды қауіпсіздік, ақылды IP камера, бетті тану, қимылды тану үшін

Қолдану сценарийі
Rockchip RV1126 бетті тану, қимылды тану, қақпаға кіруді басқару, ақылды қауіпсіздік, ақылды IP камера, ақылды есік қоңырауы/саңылау, өзіне қызмет көрсету терминалдары, ақылды қаржы, ақылды құрылыс, ақылды саяхат және басқа салаларда кеңінен қолданылады. Қашан TC-RV1126 IP Camera 50 Board ақылды қауіпсіздік, ақылды IP камера, бетті тану, қимылды тану үшін өте жақсы.

4.RV1126 IP камералық модуль тақтасы Sony IMX415 335 307 ПХД тақтасы туралы мәліметтер

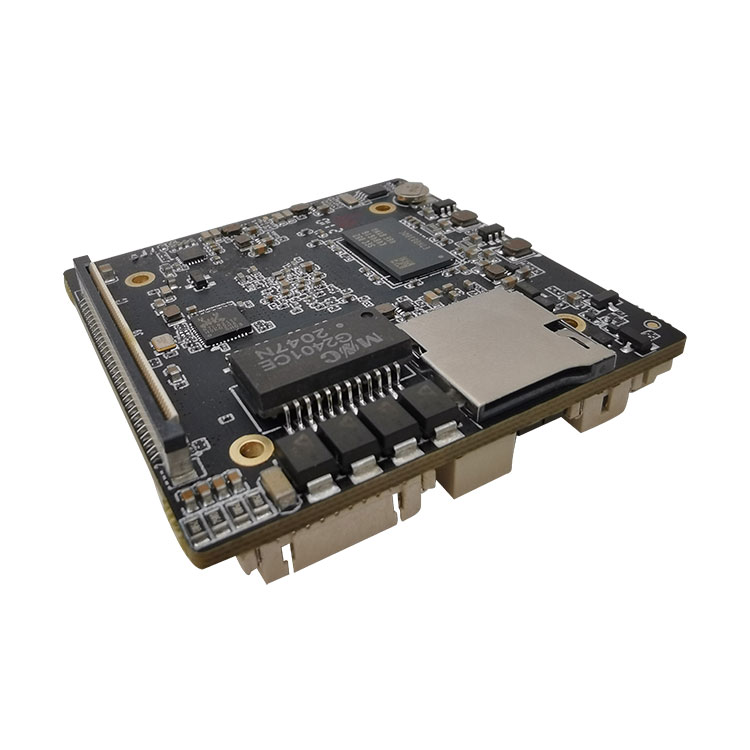

TC-RV1126 IP камерасы 50 Штампты тесікке арналған тақта Алдыңғы көрініс

TC-RV1126 маркалы тесікке арналған AI негізгі тақтасы Алдыңғы көрініс

Ethernetï¼šMDI0+, MDI0-, MDI1+, MDI1-, MDI2+, MDI2-, MDI3+, MDI3-, LED1, LED2

Әрқашан қоғамдық жарияланымда болады

OTG USB флеш, DM, 5V

USB флеш хост, DM, 5V

Жарықты толтыру

RTC қуаты: GND, 3V3

Uart I2Cï¼š5V, I2C5_SDA, UART0_TX, UART0_RX, UART0_CTSN,

UART0_RTSN, UART4_RX, UART4_TX, I2C5_SCL, GND

Audioï¼šAudio Out+, Audio Out-, LINE_OUTP, GND, MICP, Reset, Factory, 3V3

Түзету Comï¼šGND, TX, RX

СЫМСЫЗ ДӘЛДIК антенна ұясы (СЫМСЫЗ ДӘЛДIКï¼ŒRTL8189)

12В күші 12В-, 12В+

POE: схемалық дизайнмен тексеріңіз

MIPI CSI X 2 SPI 12Схемалық дизайнмен тексеріңіз

TF: TF ұясы

Бұл интерфейстер туралы көбірек білу үшін схемалық дизайнмен танысыңыз.

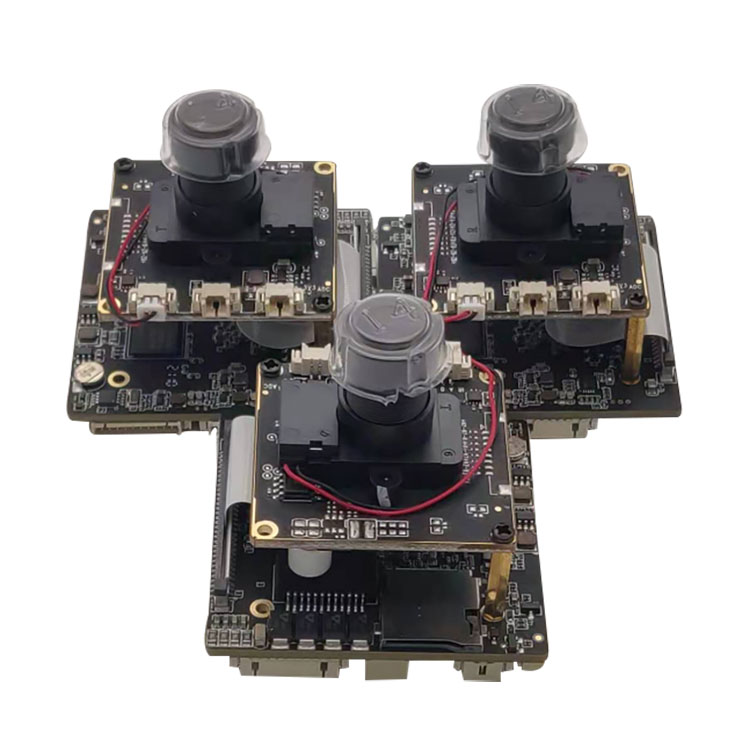

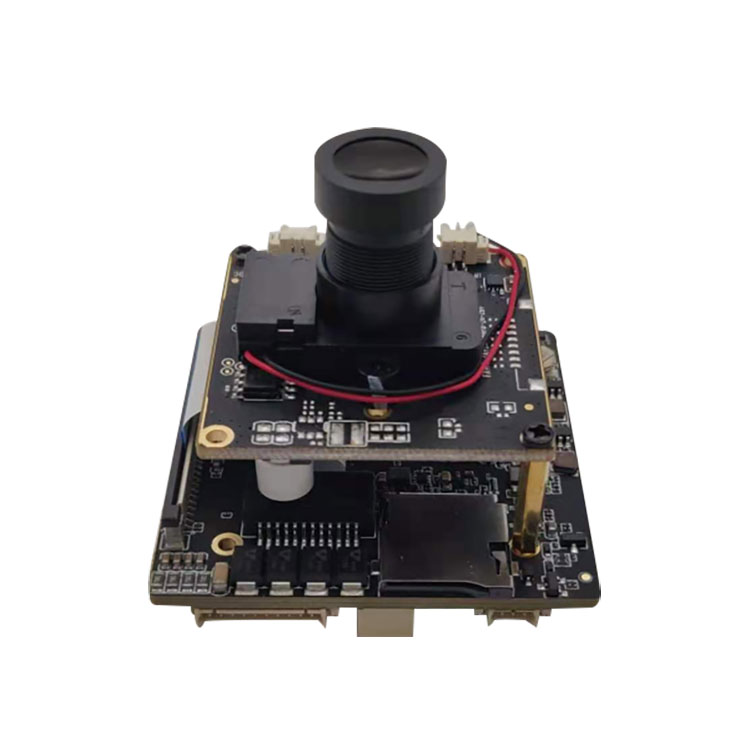

1.1 IPC 50 тақтасының сыртқы түрі

5.RV1126 IP камера модульдік тақтасы Sony IMX415 335 307 ПХД тақтасының біліктілігі
Өндірістік зауытта Yamaha импортталатын автоматты орналастыру желілері, Essa селективті толқындық дәнекерлеу, 3D-SPI дәнекерлеу пастасын тексеру, рентген, BGA қайта өңдеу станциясы және басқа да жабдықтар бар, сонымен қатар технологиялық процесс және сапаны қатаң басқару бар. Негізгі тақтаның сенімділігі мен тұрақтылығын қамтамасыз етіңіз.

6. Жеткізу, жеткізу және қызмет көрсету
Қазіргі уақытта біздің компания іске қосқан ARM платформаларына RK (Rockchip) және Allwinner шешімдері кіреді. ҚР шешімдеріне RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568 жатады; Allwinner шешімдеріне A64 кіреді; өнім формаларына негізгі тақталар, әзірлеу тақталары, өнеркәсіптік басқару аналық платалары, өнеркәсіптік басқару интеграцияланған тақталары және толық өнімдер кіреді. Ол коммерциялық дисплейде, жарнама машинасында, ғимаратты бақылауда, автокөлік терминалында, интеллектуалды сәйкестендіруде, интеллектуалды IoT терминалында, AI, Aiot, өнеркәсіпте, қаржыда, әуежайда, кеденде, полицияда, ауруханада, үйде ақылды, білім беруде, тұрмыстық электроникада және т.б.
ThinkCorcock ашық бастапқы платформалық платалары мен даму тақталары. ойлаңыз Rockchip socs негізіндегі аппараттық және бағдарламалық қамтамасыз етуді теңшеу бойынша шешімдердің толық жиынтығы тұтынушыны жобалау процесін дамудың алғашқы кезеңінен бастап сәтті жаппай өндіріске дейін қолдайды.

Тақтаны жобалау бойынша қызметтер
Клиенттердің талаптарына сәйкес арнайы тасымалдаушы тақтасын құру
Біздің SoM -ді ақырғы пайдаланушының аппараттық құралдарына шығындарды азайту және ізді төмендету және даму циклін қысқарту үшін біріктіру.

Бағдарламалық қамтамасыз етуді әзірлеу қызметтері
Микробағдарлама, құрылғы драйверлері, BSP, орташа бағдарламалық қамтамасыз ету
Әр түрлі даму орталарына көшу
Мақсатты платформаға интеграция

Өндірістік қызметтер
Компоненттерді сатып алу
Өндіріс көлемі өседі
Таңдамалы таңбалау
Толық кілт шешімдері

Кірістірілген R&D
Технология
- Төмен деңгейдегі ОЖ: Android және Linux, Geniatech аппараттық құралдарын шығарады
Драйверлерді тасымалдау: ОЖ деңгейінде жұмыс жасайтын аппараттық құралдарды реттеу үшін
- Қауіпсіздік және түпнұсқалық құрал: аппараттық құралдың дұрыс жұмыс істеуін қамтамасыз ету

Бағдарламалық және аппараттық ақпарат
Негізгі тақта схемалық диаграммалар мен разрядтық диаграммалармен қамтамасыз етеді, әзірлеу тақтасының төменгі тақтасы ПХД бастапқы файлдары, ашық бағдарламалық қамтамасыз ету SDK пакеті, пайдаланушы нұсқаулықтары, нұсқаулық құжаттары, түзету түзетулері және т.

7. FAQ
1. Сізде қолдау бар ма? Қандай техникалық қолдау бар?
Thinkcore жауабы: Біз бастапқы тақтаны әзірлеу тақтасының бастапқы кодын, схемасын және техникалық нұсқаулығын ұсынамыз.
Иә, техникалық қолдау, сіз электрондық пошта немесе форумдар арқылы сұрақтар қоя аласыз.

Техникалық қолдаудың көлемі
1. Әзірлеу тақтасында қандай бағдарламалық және аппараттық ресурстар берілгенін түсіну
2. Әзірлеу тақтасының қалыпты жұмыс істеуі үшін берілген тестілік бағдарламалар мен мысалдарды қалай іске қосу керек
3. Жаңарту жүйесін қалай жүктеуге және бағдарламалауға болады
4. Ақаудың бар -жоғын анықтаңыз. Келесі мәселелер техникалық қолдау аясына жатпайды, тек техникалық талқылаулар беріледі
- «. Бастапқы кодты қалай түсінуге және өзгертуге, схемаларды өздігінен бөлшектеуге және имитациялауға болады
â‘µ. Операциялық жүйені қалай жинау және трансплантациялау
â‘¶. Өзін-өзі дамытуда қолданушылар кездесетін проблемалар, яғни пайдаланушыны баптау мәселелері
Ескерту: Біз «теңшеуді» келесідей анықтаймыз: пайдаланушылар өздерінің қажеттіліктерін қанағаттандыру үшін кез келген бағдарламалық кодтар мен жабдықтарды жобалайды, жасайды немесе өзгертеді.

2. Сіз тапсырыс қабылдай аласыз ба?
Thinkcore жауап берді:
Біз көрсететін қызметтер: 1. Жүйені баптау; 2. жүйелік тігу; 3. Драйверді дамыту; 4. Микробағдарламаны жаңарту; 5. Аппараттық құралдардың схемалық дизайны; 6. ПХД орналасуы; 7. Жүйені жаңарту; 8. Қоршаған ортаның құрылысын дамыту; 9. Қолданбаны жөндеу әдісі; 10. Тест әдісі. 11. Арнаулы қызметтер - ‰

3. Android негізгі тақтасын пайдалану кезінде қандай бөлшектерге назар аудару керек?
Кез келген өнім, қолданылғаннан кейін, осындай немесе басқа да кішкене мәселелерге тап болады. Әрине, Android негізгі тақтасы да ерекшелік емес, бірақ егер сіз оны дұрыс ұстасаңыз және қолдансаңыз, бөлшектерге назар аударыңыз, сонда көптеген мәселелерді шешуге болады. Әдетте кішкене ұсақ -түйекке назар аударыңыз, сіз өзіңізге көп ыңғайлылық ала аласыз! Сіз міндетті түрде тырысуға дайын боласыз деп ойлаймын. .

Ең алдымен, андроидтың негізгі тақтасын пайдаланған кезде әр интерфейс қабылдай алатын кернеу диапазонына назар аудару қажет. Сонымен қатар, коннектор мен оң және теріс бағыттардың сәйкестігін қамтамасыз етіңіз.

Екіншіден, андроидтың негізгі тақтасын орналастыру мен тасымалдау да өте маңызды. Оны құрғақ, ылғалдылығы төмен ортаға қою керек. Бұл ретте антистатикалық шараларға назар аудару қажет. Осылайша, Android негізгі тақтасы зақымдалмайды. Бұл жоғары ылғалдылыққа байланысты андроид тақтасының коррозиясын болдырмайды.

Үшіншіден, андроид тақтасының ішкі бөліктері салыстырмалы түрде нәзік, ал қатты соққы немесе қысым андроид тақтасының ішкі компоненттерінің зақымдалуына немесе ПХД иілуіне әкелуі мүмкін. солай. Қолдану кезінде андроидтың негізгі тақтасына қатты заттардың тиіп кетуіне жол бермеуге тырысыңыз

4. ARM ендірілген негізгі тақталары үшін әдетте пакеттердің қанша түрі бар?
ARM ендірілген негізгі тақтасы - бұл компьютердің немесе планшеттің негізгі функцияларын жинақтайтын және инкапсуляциялайтын электронды плата. Көптеген ARM ендірілген негізгі тақталары белгілі бір салада жүйелік чипті іске асыру үшін түйреуіштер арқылы тірек тақтасына қосылған CPU, сақтау құрылғылары мен түйреуіштерді біріктіреді. Адамдар мұндай жүйені көбінесе бір чипті микрокомпьютер деп атайды, бірақ оны дәлірек ендірілген платформа деп атаған жөн.

Негізгі тақта ядроның жалпы функцияларын біріктіргендіктен, оның негізгі тақтасы әр түрлі артқы панельдерді баптай алатын әмбебаптыққа ие, бұл аналық платаның даму тиімділігін едәуір жақсартады. ARM ендірілген негізгі тақтасы дербес модуль ретінде бөлінгендіктен, ол дамудың қиындығын азайтады, жүйенің сенімділігін, тұрақтылығы мен қызмет ету қабілетін арттырады, нарыққа шығуды, кәсіби техникалық қызметтерді тездетеді және өнім шығындарын оңтайландырады. Икемділіктің жоғалуы.

ARM негізгі тақтасының үш негізгі сипаттамасы: қуатты аз тұтыну және күшті функциялар, 16-биттік/32-биттік/64-биттік қос нұсқаулықтар жиынтығы және көптеген серіктестер. Шағын өлшем, аз қуат тұтыну, төмен баға, жоғары өнімділік; Thumb (16 биттік)/ARM (32 биттік) қос нұсқаулықтар жиынтығы, 8 биттік/16 биттік құрылғылармен үйлесімді қолдау; регистрлердің көп саны қолданылады, ал команданың орындалу жылдамдығы тезірек; Мәліметтермен операциялардың көпшілігі регистрлерде орындалады; адрестеу режимі икемді және қарапайым, ал орындау тиімділігі жоғары; нұсқаулық ұзақтығы бекітілген.

Si NuclearТехнология компаниясының AMR сериялы ендірілген негізгі тақта өнімдері ARM платформасының осы артықшылықтарын жақсы пайдаланады. CPU CPU компоненттері - бұл арифметикалық блок пен контроллерден тұратын негізгі тақтаның ең маңызды бөлігі. Егер RK3399 негізгі тақтасы компьютерді адамға теңесе, онда процессор - оның жүрегі, және оның маңызды рөлін осыдан көруге болады. Қандай процессор болмасын, оның ішкі құрылымын үш бөлікке бөлуге болады: басқару блогы, логикалық блок және сақтау блогы.

Бұл үш бөлік компьютердің әр түрлі бөліктерінің келісілген жұмысын талдау, бағалау, есептеу және бақылау үшін бір -бірімен үйлеседі.

Жады жады - бұл бағдарламалар мен мәліметтерді сақтауға арналған компонент. Компьютер үшін қалыпты жұмыс істеуін қамтамасыз ететін жады функциясы тек жадыда ғана болуы мүмкін. Сақтаудың көптеген түрлері бар, оларды қолданылуына қарай негізгі қойма мен қосалқы қоймаға бөлуге болады. Негізгі жад ішкі жад деп аталады (жады деп аталады), ал қосалқы жад сыртқы сақтау деп аталады (сыртқы қойма деп аталады). Сыртқы сақтау орны әдетте ақпаратты ұзақ уақыт сақтай алатын және ақпаратты сақтауға электр энергиясына сүйенбейтін, бірақ механикалық компоненттермен басқарылатын магниттік тасымалдаушылар немесе оптикалық дискілер болып табылады. процессорға қарағанда жылдамдық әлдеқайда баяу.

Жад аналық платадағы сақтау компонентіне жатады. Бұл процессор тікелей байланысатын және оны деректерді сақтау үшін қолданатын компонент. Ол қолданыстағы деректер мен бағдарламаларды сақтайды (яғни орындалуда). Оның физикалық мәні - бір немесе бірнеше топ. Деректерді енгізу және шығару және деректерді сақтау функциялары бар интегралды схема. Жад тек бағдарламалар мен деректерді уақытша сақтау үшін қолданылады. Қуат өшірілгенде немесе электр қуаты өшкенде ондағы бағдарламалар мен деректер жоғалады.

Негізгі тақта мен төменгі тақтаны қосудың үш нұсқасы бар: тақтаға қосқыш, алтын саусақ және мөртабан ойығы. Егер тақтаға қосқыш шешімі қабылданса, оның артықшылығы мынада: оңай қосылады және ажыратылады. Бірақ келесі кемшіліктер бар: 1. Сейсмикалық көрсеткіштердің нашарлығы. Борттан тақтаға қосқыш діріл арқылы оңай босатылады, бұл автомобиль бұйымдарында негізгі тақтаның қолданылуын шектейді. Негізгі тақтаны бекіту үшін желімді тарату, бұрау, мыс сымдарын дәнекерлеу, пластикалық қысқыштарды орнату және қорғаныс қақпағын бұрау сияқты әдістерді қолдануға болады. Дегенмен, олардың әрқайсысы жаппай өндіріс кезінде көптеген кемшіліктерді әшкерелейді, нәтижесінде ақау деңгейі жоғарылайды.

2. Жұқа және жеңіл өнімдерге қолдануға болмайды. Негізгі тақтай мен астыңғы пластинаның арасындағы қашықтық кемінде 5 мм -ге дейін өсті, және мұндай өзекті тақтаны жұқа және жеңіл бұйымдар жасау үшін қолдануға болмайды.

3. Қосылатын модуль PCBA ішкі зақымына әкелуі мүмкін. Негізгі тақтаның ауданы өте үлкен. Негізгі тақтаны шығарғанда, алдымен бір жағын күшпен көтеру керек, содан кейін екінші жағын тартып алу керек. Бұл процесте ПХД негізгі тақтасының деформациясы сөзсіз, бұл дәнекерлеуге әкелуі мүмкін. Ішкі жарақаттар, мысалы, нүктелік крекинг. Жарылған дәнекер қосылыстар қысқа мерзімде қиындық туғызбайды, бірақ ұзақ мерзімді пайдалану кезінде олар біртіндеп дірілге, тотығуға және басқа себептерге байланысты нашар байланысып, ашық тізбекті құрады және жүйенің істен шығуына әкелуі мүмкін.

4. Патчты жаппай өндірудің ақаулы жылдамдығы жоғары. Жүздеген түйреуіштері бар тақтаға қосқыштар өте ұзын, ал коннектор мен ПХД арасындағы шағын қателер жинақталады. Қайта ағынды дәнекерлеу сатысында жаппай өндіріс кезінде ПХД мен коннектор арасында ішкі кернеу пайда болады, ал бұл ішкі кернеу кейде ПХД -ны тартады және деформациялайды.

5. Жаппай өндіріс кезінде тестілеудің қиындығы. 0,8 мм биіктігі бар тақтаға қосқыш қолданылса да, коннекторды штангамен тікелей байланыстыру әлі де мүмкін емес, бұл сынақ қондырғысының дизайны мен өндірісіне қиындық туғызады. Шешілмейтін қиындықтар болмаса да, барлық қиындықтар ақыр соңында шығынның өсуі ретінде көрінетін болады, ал жүн қойдан шығуы керек.

Егер алтын саусақ шешімі қабылданса, оның артықшылықтары: 1. Қосуға және ажыратуға өте ыңғайлы. 2. Алтын саусақ технологиясының бағасы жаппай өндірісте өте төмен.

Кемшіліктері мыналар: 1. Алтын саусақ бөлігі алтынмен қапталуы керек болғандықтан, өндіріс төмен болған жағдайда алтын саусақ процесінің бағасы өте қымбат. Арзан ПХД зауытының өндірістік процесі жеткіліксіз. Тақталарда көптеген проблемалар бар және өнімнің сапасына кепілдік берілмейді. 2. Оны тақтаға қосқыштар сияқты жұқа және жеңіл өнімдер үшін қолдануға болмайды. 3. Төменгі тақтаға жоғары сапалы ноутбук графикалық картасының ұясы қажет, бұл өнімнің өзіндік құнын арттырады.

Егер мөртабанның тесік схемасы қабылданса, кемшіліктері: 1. Бөлшектеу қиын. 2. Негізгі тақтаның ауданы тым үлкен, және қайта құйып дәнекерлегеннен кейін деформациялану қаупі бар, және төменгі тақтаға қолмен дәнекерлеу қажет болуы мүмкін. Алғашқы екі схеманың барлық кемшіліктері енді жоқ.

5. Сіз маған негізгі тақтаның жеткізу уақытын айтасыз ба?
Thinkcore былай деп жауап берді: егер тапсырыс бар болса, төлем үш күн ішінде жеткізіледі. Тапсырыстардың көп мөлшерін немесе тапсырысты қалыпты жағдайда 35 күн ішінде жеткізуге болады
