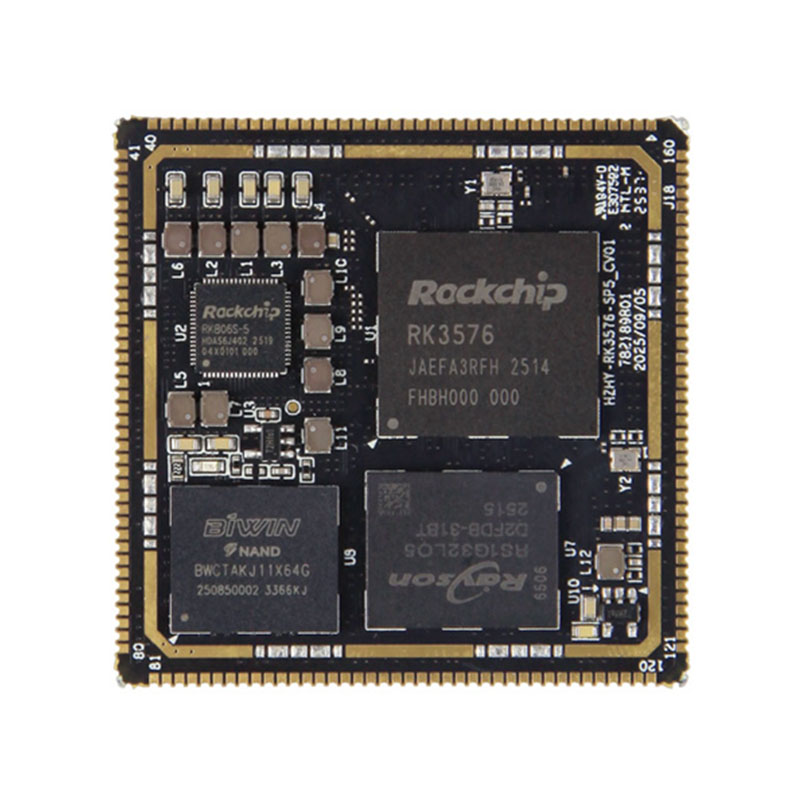

Rockchip RK3576 SOM

RK3576 SOM негізінде 2,2 ГГц жиілікте жұмыс істейтін төрт Cortex‑A72 ядросы және 1,8 ГГц жиілікте төрт Cortex‑A53 ядросы бар қуатты сегіз ядролы процессор конфигурациясы жатыр. Бұл үлкен.LITTLE гетерогенді архитектура жүктемені интеллектуалды теңгерімдеуге мүмкіндік береді, күрделі көп тапсырмаларды орындау үшін жоғары өнімділікті қамтамасыз етеді, сонымен бірге энергияға қатаң талаптары бар өнеркәсіптік орталар үшін өте маңызды ұзақ жұмыс үшін қуат тиімділігін оңтайландырады.

6TOPS@INT8 NPU-мен жабдықталған RK3576 SOM құрылғыдағы AI қорытындысында керемет. Ол INT4, INT8 және FP16 қоса алғанда аралас дәлдіктегі операцияларды қолдайды және TensorFlow және PyTorch сияқты негізгі терең оқыту құрылымдарымен толық үйлесімді. Бұл әзірлеушілерге бұлттық есептеулерге сенбей, кідірістерді азайтып, деректердің құпиялылығын арттырмай, компьютерлік көру, сөйлеуді тану және шеткі аналитика сияқты AI қолданбаларын біркелкі орналастыруға мүмкіндік береді.

Біріктірілген Mali‑G52 MC3 графикалық процессоры SOM мультимедиялық және графикалық мүмкіндіктерін одан әрі жақсартады. OpenGL ES 3.2 және Vulkan 1.2 сияқты салалық стандарттарға қолдау көрсете отырып, ол біркелкі 3D көрсетуге, жоғары ажыратымдылықтағы бейне өңдеуге және кеңейтілген UI визуализациясына мүмкіндік береді — өнеркәсіптік HMI, сандық белгілер және интеллектуалды бақылау жүйелері сияқты қолданбаларға өте ыңғайлы.

Өнеркәсіптік деңгейдегі шешім ретінде RK3576 SOM өнеркәсіптік ортаның қатаң талаптарын қанағаттандыру үшін жасалған, тіпті қатал жағдайларда да тұрақты жұмысты қамтамасыз етеді. Біз пайдаланушы интерфейс конфигурацияларын, жад опцияларын және бағдарламалық құралды оңтайландыруды қоса алғанда, арнайы жоба талаптарына бейімделген икемді OEM және ODM теңшеу қызметтерін ұсынамыз. Сізге стандартты RK3576 негізгі тақтасы немесе толығымен теңшелген кірістірілген тақта қажет пе, біздің шешіміміз өнімді әзірлеу циклін жылдамдатады және нарыққа шығу уақытын қысқартады.

Rockchip RK3576 SOM құрылғысын өнеркәсіптік деңгейдегі төзімділікті, қуатты AI есептеулерін және жан-жақты теңшеуді біріктіретін сенімді, жоғары өнімді ендірілген платформа үшін таңдаңыз — интеллектуалды шеткі қолданбаларыңыздың жаңа мүмкіндіктерін ашыңыз.

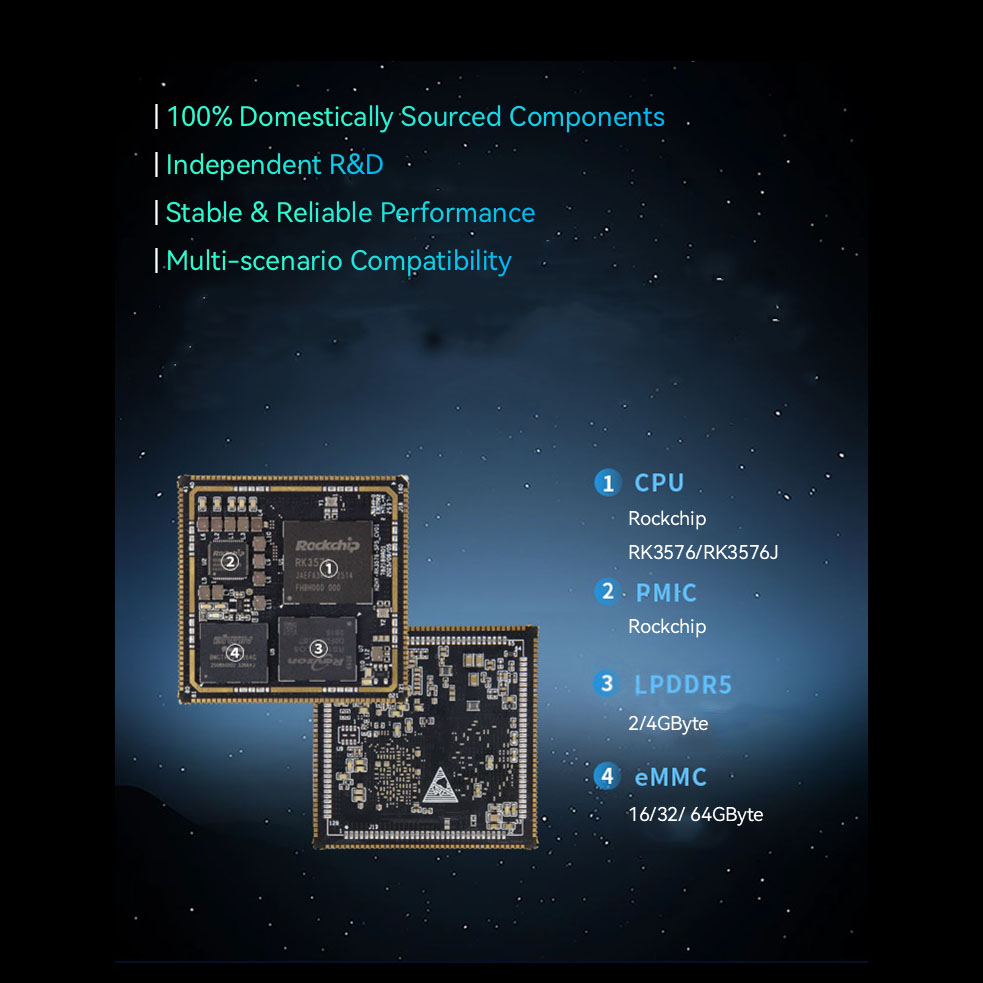

RK3576 SOM Жабдық сипаттамалары

● CPU: төрт ядролы Cortex-A72 процессоры + төрт ядролы Cortex-A53 процессоры

● Сағат жылдамдығы: 2,2 ГГц

● Жад: 2/4 ГБ LPDDR5 (сатып алынған нұсқаға байланысты сыйымдылық өзгереді)

● EMMC: 32/64 ГБ eMMC (сыйымдылық сатып алынған нұсқаға байланысты өзгереді)

● Мультимедиялық өңдеу: 4K@120fps H.265, VP9, ​​AVS2 және AV1 декодерлерін қолдайды; 4K@60fps H.264 декодерін қолдайды; 4K@60fps H.264 және H.265 кодтауыштарын, жоғары сапалы JPEG кодер/декодерді қолдайды

● Графикалық процессор: ARM Mali-G52-MC3

● NPU: Кірістірілген тәуелсіз NPU, 6 TOPS есептеу қуаты @INT8

● Өлшемдері: 45 мм x 45 мм

● Интерфейс: штамп-тесік интерфейсі, 288 түйреуіш

● Температура: -40°C~+85°C / 0°C~+70°C

● Жұмыс кернеуі: 5 В

● Операциялық жүйе: Linux, Ubuntu

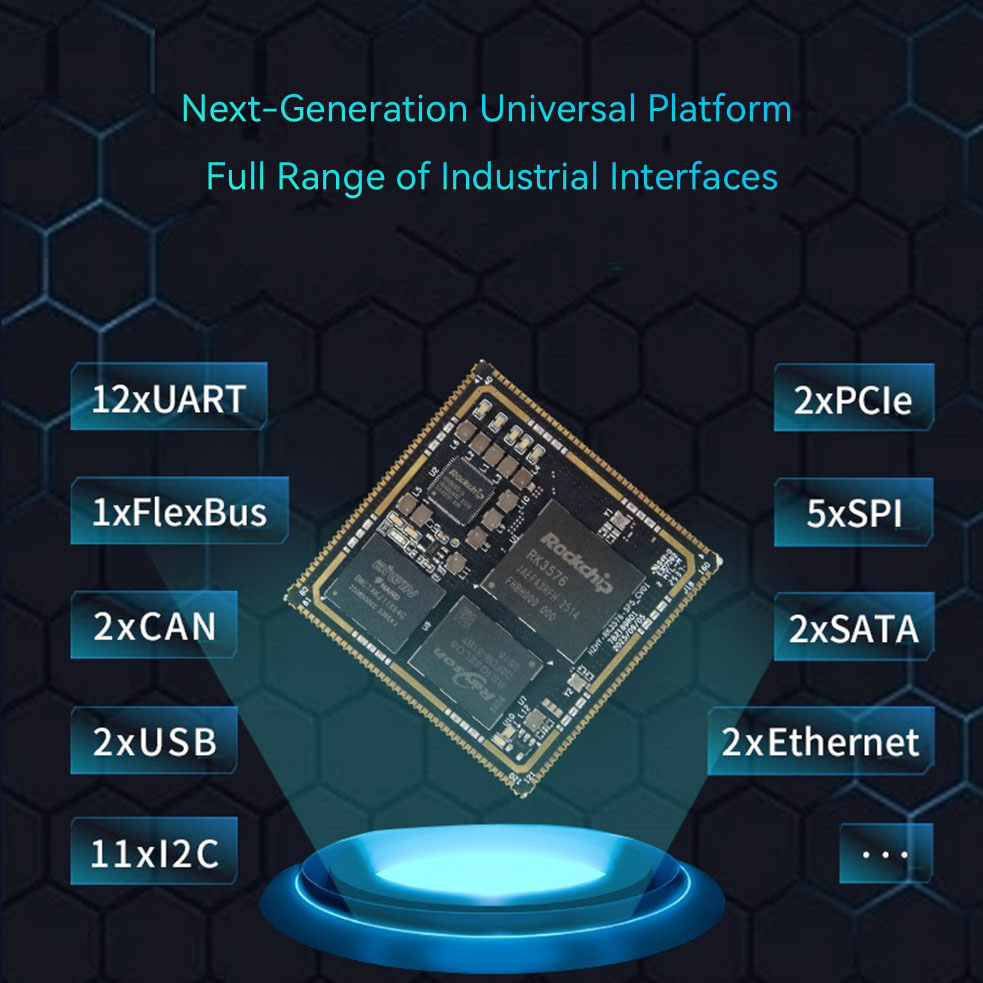

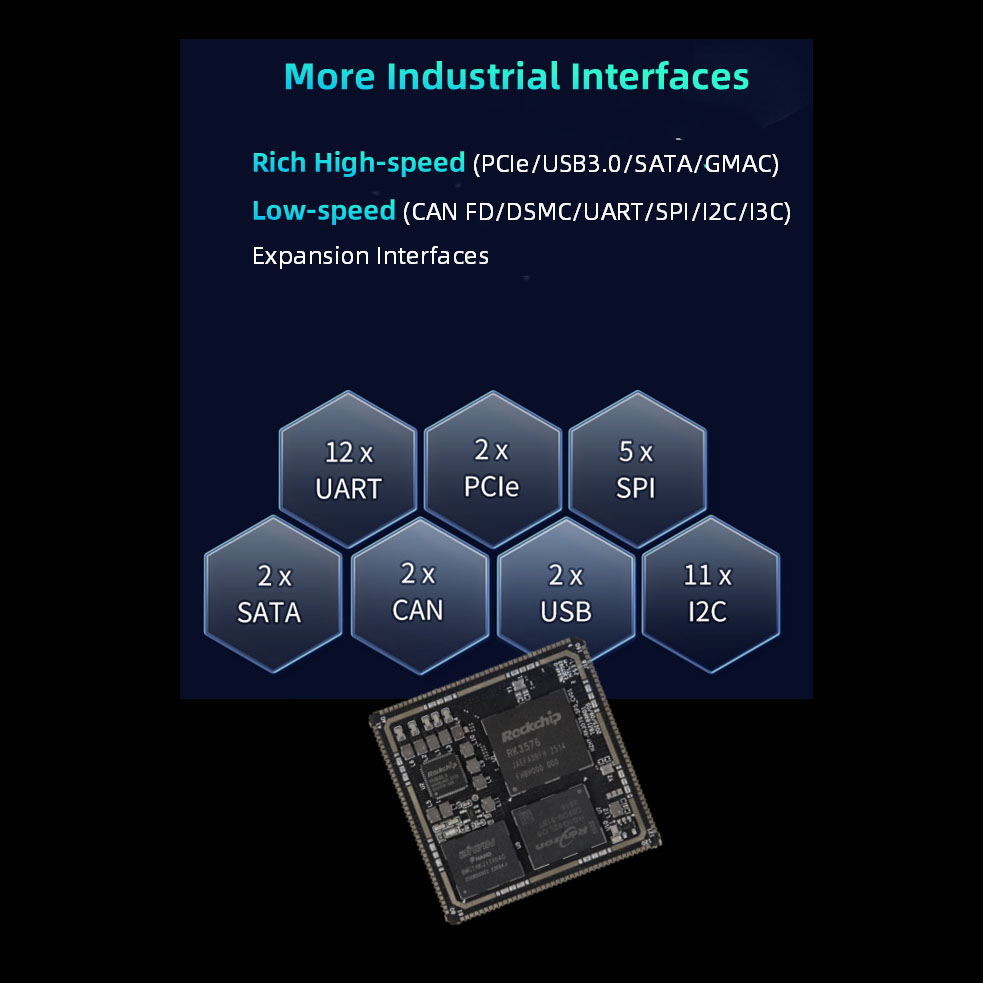

RK3576 SOM Функционалдық параметрлері

● SDMMC (≤2 арна): SDI03.0 протоколын және MMCV4.51 протоколын қолдайды. 4 сымды деректер шинасы ені; максималды жылдамдығы 200 МГц болатын SDR104 режимін қолдайды. Ескертпе: Тек SDMMC0 жүйелік жүктеуді қолдайды және әдепкі бойынша SD картасы функциясына орнатылған;

EMMC/UFS бос болған кезде SD картасы арқылы микробағдарламаны жаңартуды қолдайды, сондай-ақ EMMC/UFS жүктелгеннен кейін SD картасы арқылы EMMC/UFS микробағдарламасын жаңартуды қолдайды; SDMMC0 перифериялық және нақты жұмыс режиміне сәйкес VCCIO_SD_S0 шығысын 1,8 В немесе 3,3 В конфигурациялайды; SDMMC1 - 3,3 В; кейбір пин ресурстары мультиплексирленген.

● SARADC (≤7 арна): SARADC ажыратымдылығы 12-бит, жылдамдығы 1MS/с, кіріс кернеу диапазоны 0~1,8В; Ескерту: SARADC_VINO_BOOT жүйесі SYSTEMBOOT жүктеу ретін орнатуға арналған және оны басқа функциялар үшін пайдалану мүмкін емес; SARADC_VIN1 кілт мәнді енгізу үлгісі порты ретінде әдепкі болып табылады және Қалпына келтіру режимінің түймешігі ретінде мультиплексирленген (өзгерту мүмкін емес);

SARADC_VIN2 - тақтаның аппараттық құралының идентификаторы, шығарылмаған; SARADC_VIN3 дыбысты анықтау үшін мультиплексирленген;

SARADC_VIN4~7 тікелей пайдалануға болады.

● USB (≤2 арна): Ескертпе: USB2_OTG0 – RK3576 үшін әдепкі микробағдарлама жазу порты, бұл интерфейсті қолданбада резервте сақтаңыз; USB3 және USB2.0 OTG бір уақытта тек Құрылғы немесе HOST ретінде жұмыс істей алады; USB3 OTG0 SS сигналы (5 Гбит/с) DP1.4 мультиплексирленген; USB3 OTG1 SS сигналы (5 Гбит/с) PCIE1 немесе SATA1 арқылы мультиплексирленген және USB функциясын PCIE немесе SATA функциясына орнатылған кезде пайдалану мүмкін емес;

● SATA (≤2 арна): SATA PM функциясын қолдайды, әрбір порт 5 құрылғыны қолдай алады; SATA 1,5Gb/s, SATA 3,0Gb/s, SATA 6,0Gb/s қолдайды; eSATA қолдайды.

Ескертпе: SATA0 және PCIe0 контроллерлері мультиплекстелген; SATA1 және PCIe1 немесе USB3_OTG1 контроллері мультиплекстелген;

● PCIe (≤2 арна): 2 PCIe 2.1 контроллері, екеуі де тек RC режимін қолдайды;

Ескертпе: PCIe0 және SATA0 контроллері мультиплекстелген; PCIe1 және SATA1 немесе USB3_OTG1 контроллері мультиплекстелген;

● MIPI DPHY CSI RX (≤2 арна): 2/4 жолақты MIPI-CSI режимін қолдайтын 2 MIPI DPHY CSI RX порты;

Ескертпе: 2 жолақты + 2 жолақты режимге бөлуге қазіргі уақытта қолдау көрсетілмейді; ең көбі 2 камераны қосуға болады;

● MIPI DCPHY CSI RX (≤1 арна): 1/2/4 жолақты MIPI-DPHY режимін немесе 0/1/2 Trio MIPI-CPHY режимін қолдайтын 1 MIPI DCPHY CSI RX порты;

● Ескертпе: 2 жолақты + 2 жолақты режимге бөлуге қолдау көрсетілмейді; MIPI DCPHY Combo PHY TX және RX тек DPHY TX және DPHY RX режимдері ретінде немесе бір уақытта CPHY TX және CPHY RX режимдері ретінде конфигурациялануы мүмкін. CIF (≤1 арна): 1 арна ең көп 16-биттік DVP интерфейсі, 8/10/12/16-битті қолдайды;

Ескерту: 3.3V интерфейсі, кейбір пин ресурстары ортақ;

● HDMI TX (≤1 арна): HDMI 2.1 дейін, 4K@120Гц үшін максималды қолдау, HDMI FRL режимін қолдайды және HDMI TMDS режимімен кері үйлесімді;

Ескертпе: eDP контроллерімен ортақ;

● eDP (≤1 арна): eDP 3.1 дейін, 4K@60Гц үшін максималды қолдау, 1/2/4 жолақ режимдерін қолдайды, Ауыстыруды қолдамайды; Ескертпе: eDP контроллерімен ортақ;

● MIPI DCPHYCSI TX (≤1 арна): 1 MIPI DCPHYCSI RX порты, 1/2/3/4 жолақты MIPI-DPHY режимін немесе 0/1/2 Trio MIPI-CPHY режимін қолдайды;

● Ескертпе: 2Lane+2Lane режиміне бөлуді қолдамайды; MIPI DCPHY Combo PHY TX және RX тек DPHY TX, DPHY RX режимі ретінде немесе бір уақытта CPHY TX, CPHY RX режимі ретінде конфигурациялануы мүмкін.

● DP (≤1 арна): eDP 3.1 дейін, 4K@120Гц үшін максималды қолдау, 1/2/4 жолақ режимдерін қолдайды, Ауыстыруды қолдайды;

Ескертпе: USB3 OTG0 SS сигналымен ортақ;

● СКД (≤1 арна): 24-биттік RGB режимін қолдайды, максималды ажыратымдылық 1920x1080@60Hz; 16-биттік BT1120 режимін қолдайды, максималды рұқсат 1920x1080@60Hz; 8-биттік BT656 режимін қолдайды, максималды рұқсат 720x576@60Hz; Ескертпе: Кейбір пин ресурстары ортақ.

● EBC (≤1 арна): 8-бит/16-бит шығысын қолдайды, сұр реңктің ең көп 32 деңгейі, максималды ажыратымдылығы 2560x1920@85Hz;

Ескертпе: Кейбір пин ресурстары ортақ.

● Дыбыс (≤9 арна): 5 SAI тобы, негізгі-құлдық режимін қолдайтын, 8-ден 32-биттік ені және 48 кГц-ке дейінгі таңдау жиілігі; 2 PDM тобы, негізгі режим, 8 арналы енгізу мүмкіндігін қолдайтын, ені 16-дан 32-битке дейін және 192 кГц-ке дейінгі іріктеу жылдамдығы; SPDIFTX 2 тобы; DSM PWMAudio 1 тобы;

Ескертпе: Аудио деректерінің үлгі жылдамдығын түрлендіру үшін төрт ASRC (Асинхронды үлгі жылдамдығы түрлендіргіш) модулі қамтамасыз етілген; 1,8 В/3,3 В интерфейс, кейбір түйреуіш ресурстары ортақ;

● Ethernet (≤2 арна): деректерді беру жылдамдығы 10/100/1000 Мбит/с болатын 2 RGMII интерфейсін қолдайды.

Ескертпе: 3.3V RGMII/RMII интерфейсі, кейбір пин ресурстары ортақ.

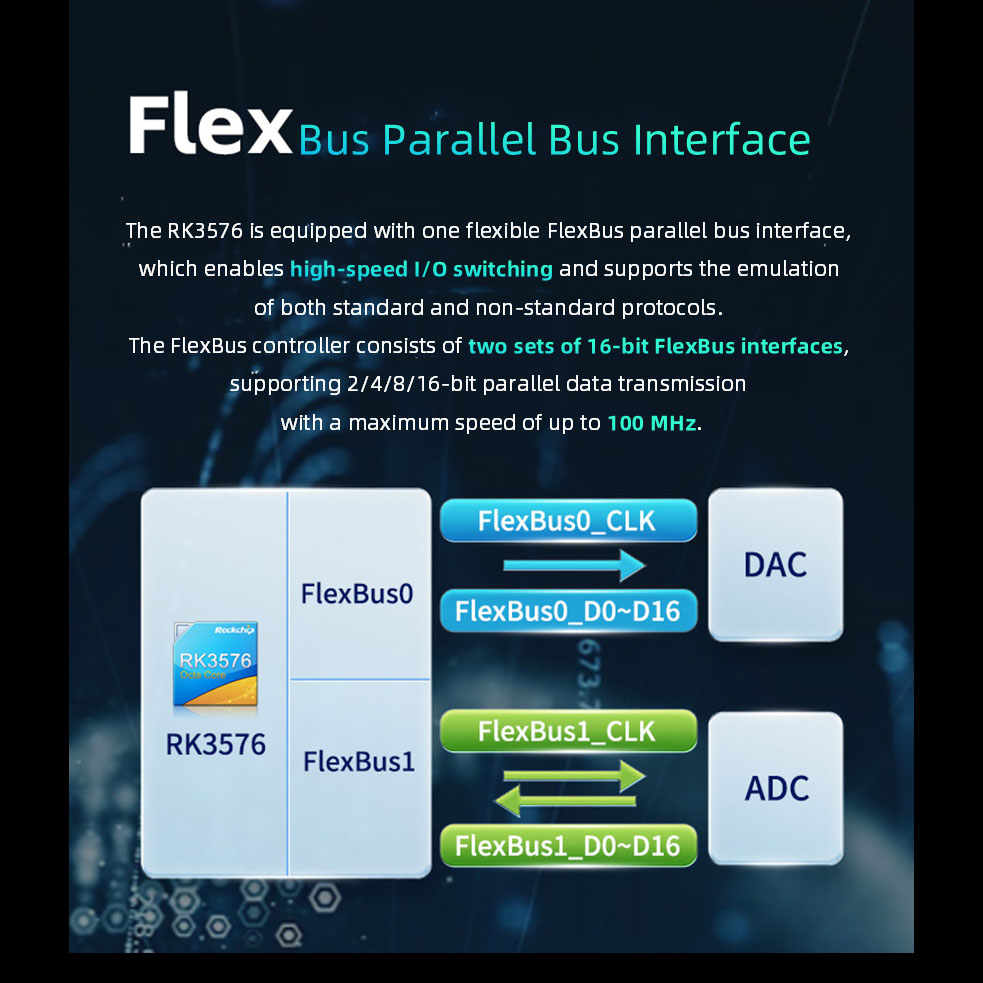

● FlexBus (≤1 арна): бір икемді параллельді шина интерфейсін қолдайды - жоғары жылдамдықты енгізу/шығару коммутациясына қол жеткізе алатын және кейбір стандартты хаттамаларды немесе тұрақты емес протоколдарды эмуляциялай алатын FlexBus интерфейсі. Қолданбаның әдеттегі сценарийі жоғары жылдамдықты 16 биттік ADC және 16 биттік DAC тіркесімі болып табылады.

Ескертпе: 3.3V интерфейсі, кейбір пин ресурстары ортақ.

● DSMC (≤1 арна): қос деректер жылдамдығының сериялық интерфейсі. Негізінен PSRAM құрылғысының байланысында немесе LocalBus перифериялық байланысында (мысалы, FPGA) қолданылады. Ескертпе: 3.3V интерфейсі, кейбір пин ресурстары ортақ.

● UART (≤12 арна): Қолдау көрсетілетін максималды жіберу жылдамдығы 8 Мбит/с.

Ескертпе: 1,8V/3,3V интерфейсі, кейбір түйреуіш ресурстары ортақ.

● I³C (≤2 арналар): 7-биттік және 10-биттік мекенжай режимдерін қолдайды, максималды жылдамдығы 12,5 Мбит/с дейін, I²C шинасымен үйлесімді, максималды жылдамдығы 400 Кбит/с дейін. Ескертпе: 1,8V/3,3V интерфейсі, кейбір түйреуіш ресурстары ортақ.

● I²C (≤11 арна): 7-бит және 10-биттік мекенжай режимдерін қолдайды, максималды жылдамдығы 400 Кбит/с дейін.

Ескертпе: 1,8V/3,3V интерфейсі, кейбір түйреуіш ресурстары ортақ. SPI (≤5 арна): конфигурацияланатын негізгі/бағдарлы режим. Ескертпе: 1,8V/3,3V интерфейсі, кейбір түйреуіш ресурстары ортақ.

● CAN (≤2 арна): CAN-FD қолдайды; 1 Мбит/с қолдайды.

Ескертпе: 1,8V/3,3V интерфейсі, кейбір түйреуіш ресурстары ортақ.

● PWM (≤3 арна): 16 PWM арнасына дейін қолдау көрсететін 3 тәуелсіз PWM контроллері, 32 биттік таймер/санауыш.

Ескертпе: 1,8V/3,3V интерфейсі, кейбір түйреуіш ресурстары ортақ.

Ескерту: Кейбір түйреуіш ресурстары мультиплекстелген. Мәліметтер алу үшін Pin функциясының салыстыру кестесін қараңыз.

Үлгілер мен қосымша ақпарат алу үшін бізге хабарласыңыз!

Қызметтің артықшылықтары

Ең аз тапсырыс: 1 бірлік | Жаппай тапсырыстарға қолдау көрсетіледі Тегін SDK | Тегін техникалық қолдау | Баптау қабылданды

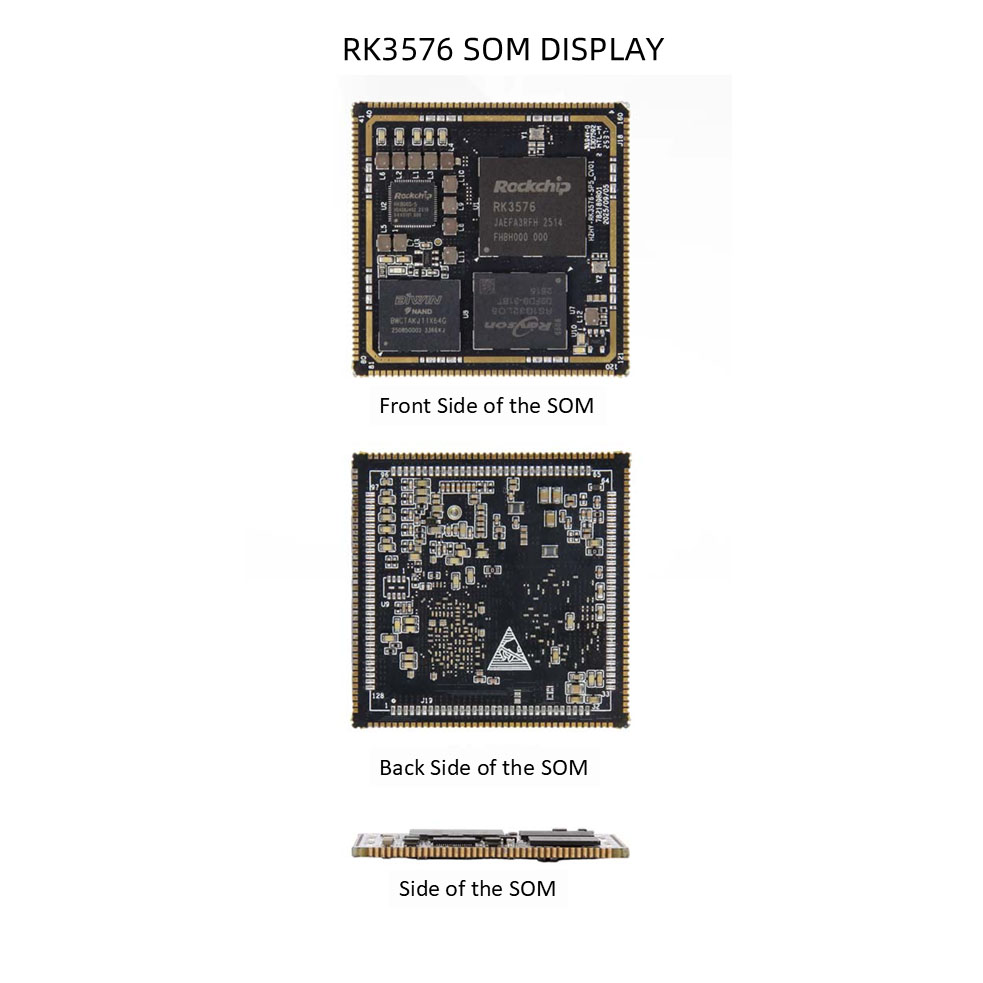

RK3576 SOM Мәліметтері
