Rockchip rk3576 Edge Solution

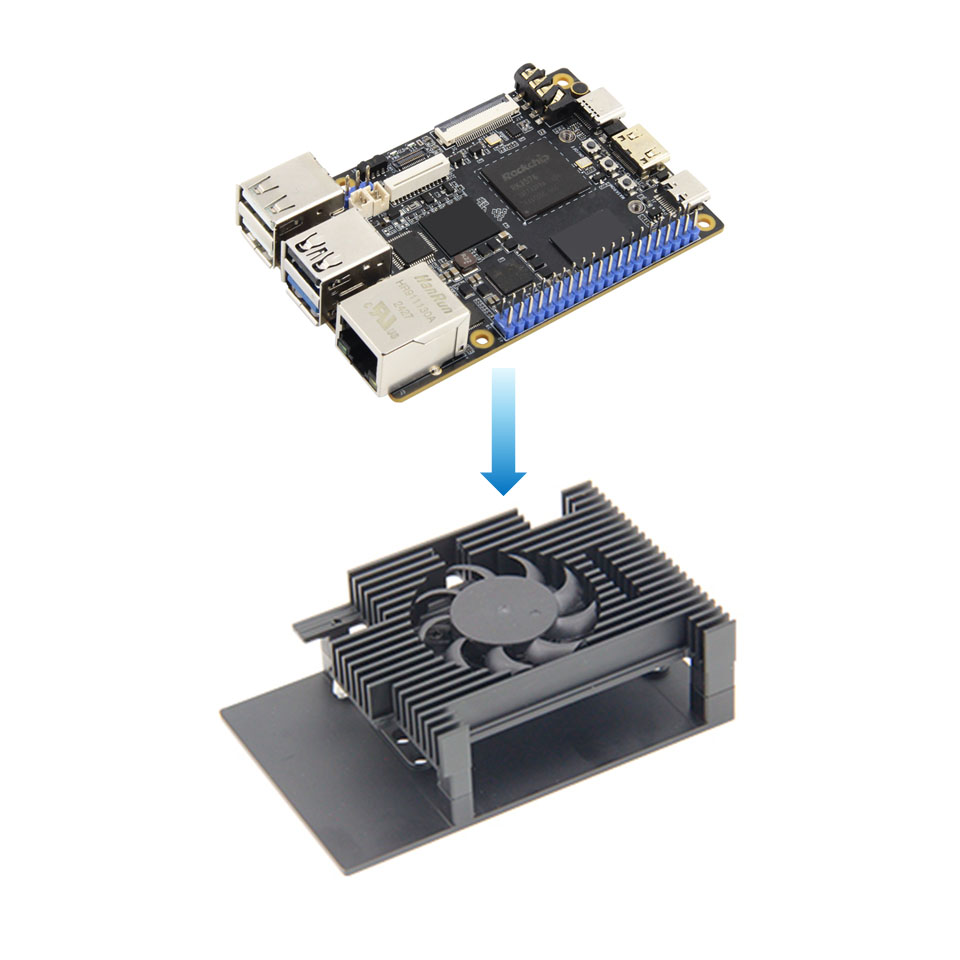

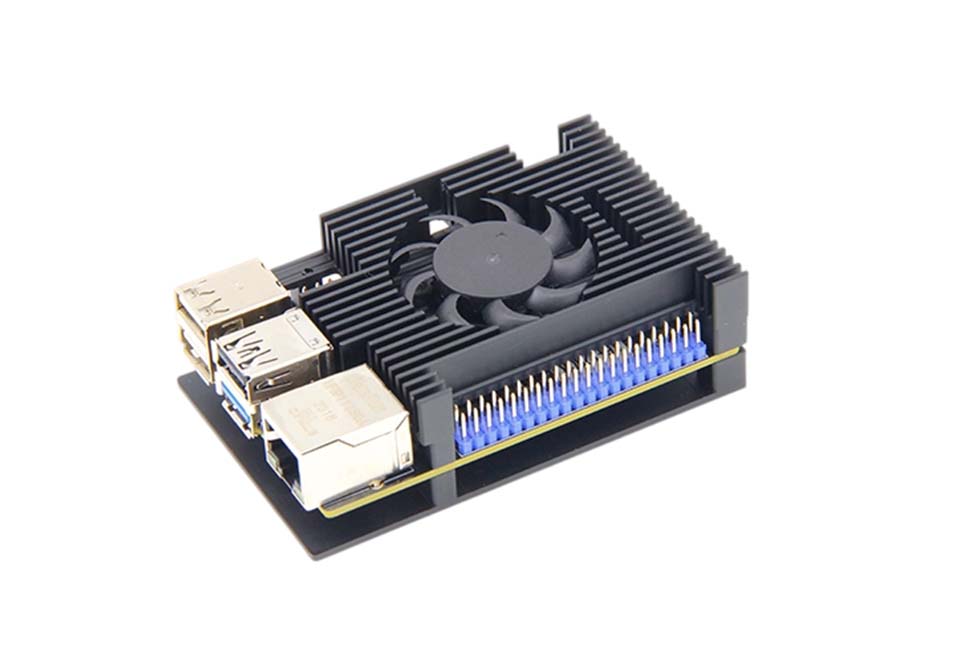

RK3576 AI есептеу қорабы rk3576 SBC және металл қорапшадан тұрады.

Rk3576 Аналық плата Кіріспе

● rk3576 аналық тақтасы дисплей, басқару, желілік тарату, файлдарды сақтау, жиектерді есептеу және басқа сценарийлер үшін пайдалана алады.

● Rockchip rk3576 көмегімен негізгі жиіліктегі негізгі жиілік, QUARD-Cortex-A72 және төрт-биттік 64 биттік Cortex-A53-ке дейін, ал сегіз ядро-G52 MC3GPU, 6 кВтап-g52 mc3gpu, көп камераны өңдеу, көп камераны өңдеу, қолдау көрсету, қолдау көрсету Әр түрлі AI сценарийлерін қосатын көп экранды дисплей, кіріктірілген тәуелсіз NPU.

● AI потенциалды ашыңыз.

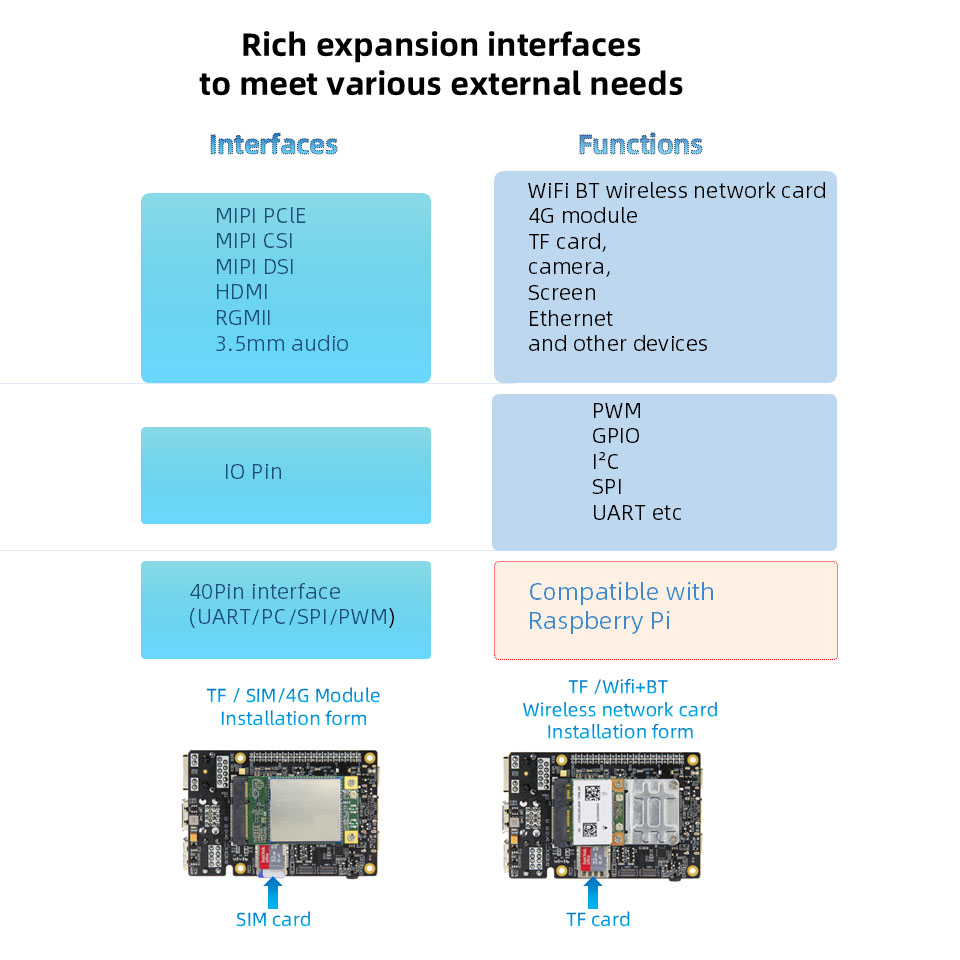

● Бай интерфейстері бар жоғары интеграцияланған жиектер:

✔ 6x USB (3.0 + 2.0) ✔ Қос МИПИ-дің қос мифі

✔ Таңқурай PI 40 істікшесі ✔ SIM / TF карталарын қолдау

✔ Гигабит Лан + өндірістік RS485

● Ол «Android, Dabrain» және Ubuntu операциялық жүйесінің суреттерін ресми түрде қолдайды және оларды 8-ден астам түрлі қолдану орталарына қолдануға болады.

● Ол толығымен ашық, қызметтік оқулықтарды ұсынады және SDK драйверлерін, жобалау сызбаларын және басқа ресурстарды, оларды оңай пайдалануға болатынын ұсынады.

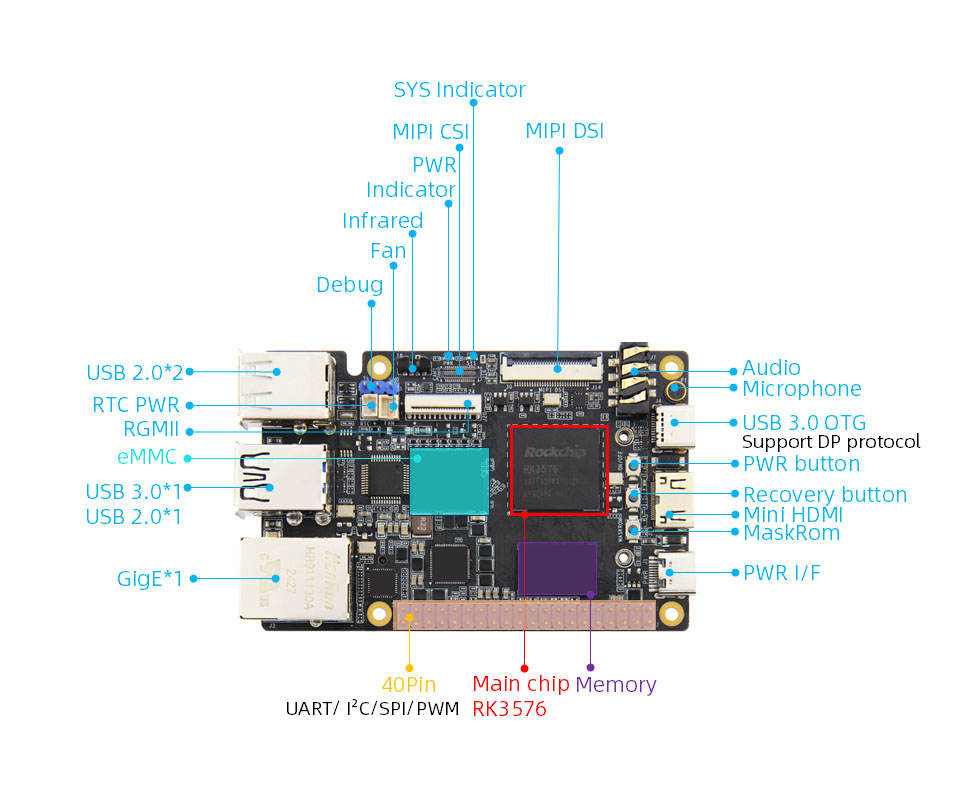

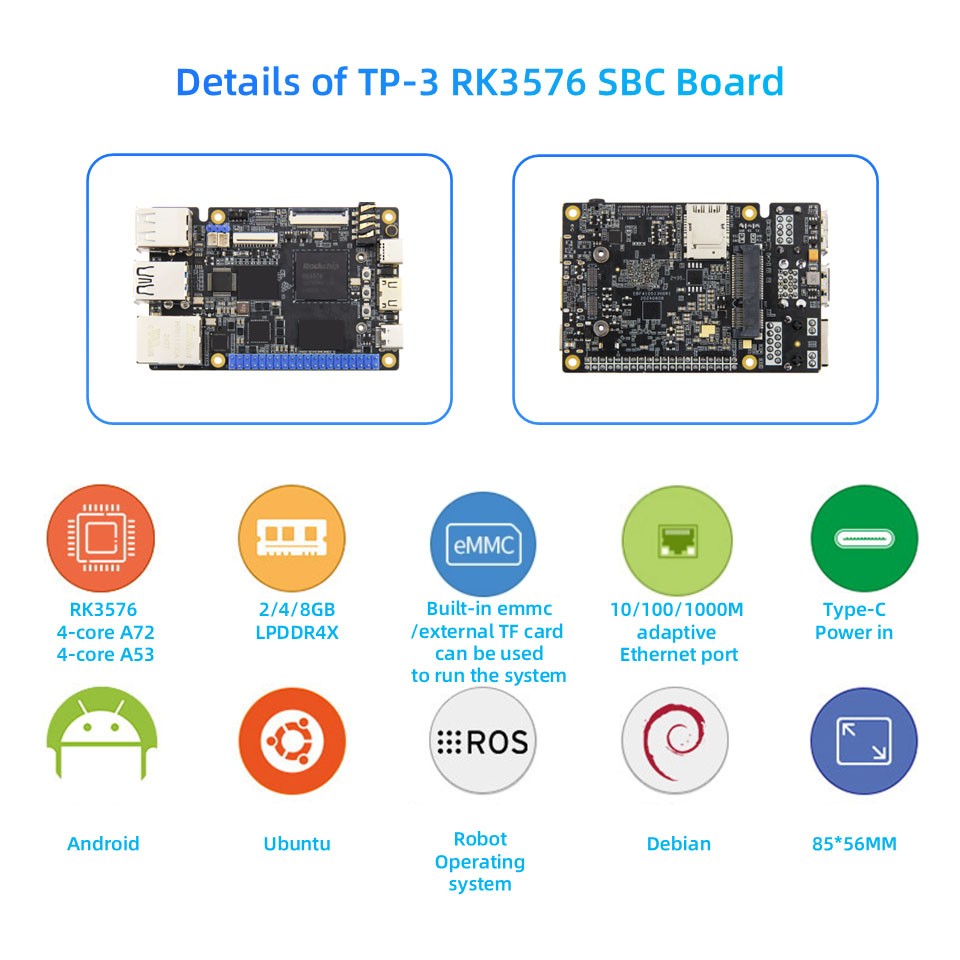

Rk3576 Басқарманың аппараттық конфигурациясы

● Қуат интерфейсі: 5V @ 4A DC енгізу, типті интерфейс (Деректерді тарату мүмкіндігі жоқ)

● Main Chip: rk3576 (Quad-Core A72 + Quad-Core A53, Mali-G52 MC3, 6T есептеу қуаты)

● Жад: 2/4 / 8GB, lpDDr4x (басқа сақтау талаптарын реттеуге болады)

● Сақтау: 0/32 / 64GB, EMMC (басқа сақтау талаптарын реттеуге болады)

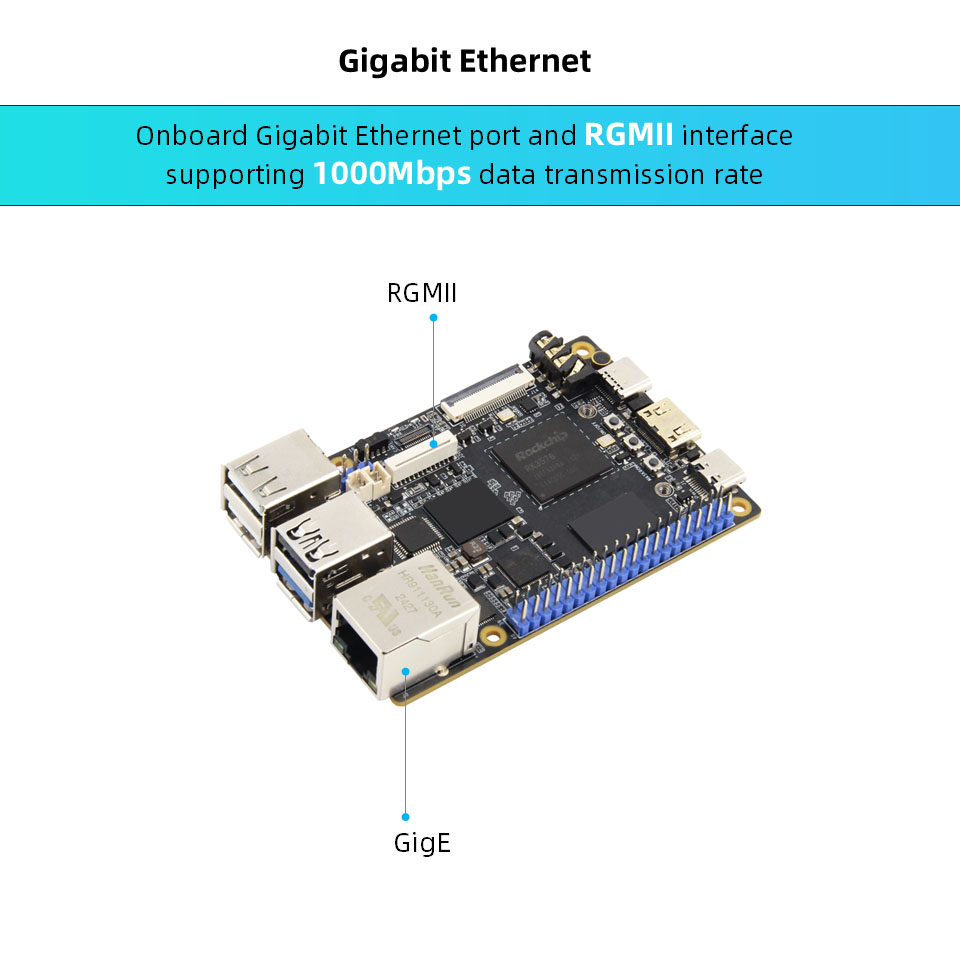

● Ethernet: * 1-гигабиттік желінің порты 10/100 / 1000 Мбит / с% деректерді беру жылдамдығын қолдайды; RGMI интерфейсі * 1, деректерді беру 10/100 / 1000 Мбит / с-та деректерді беру жылдамдығын қолдайды, бұл біздің RGMII Gigabit Ethernet модуліне қосыла алады

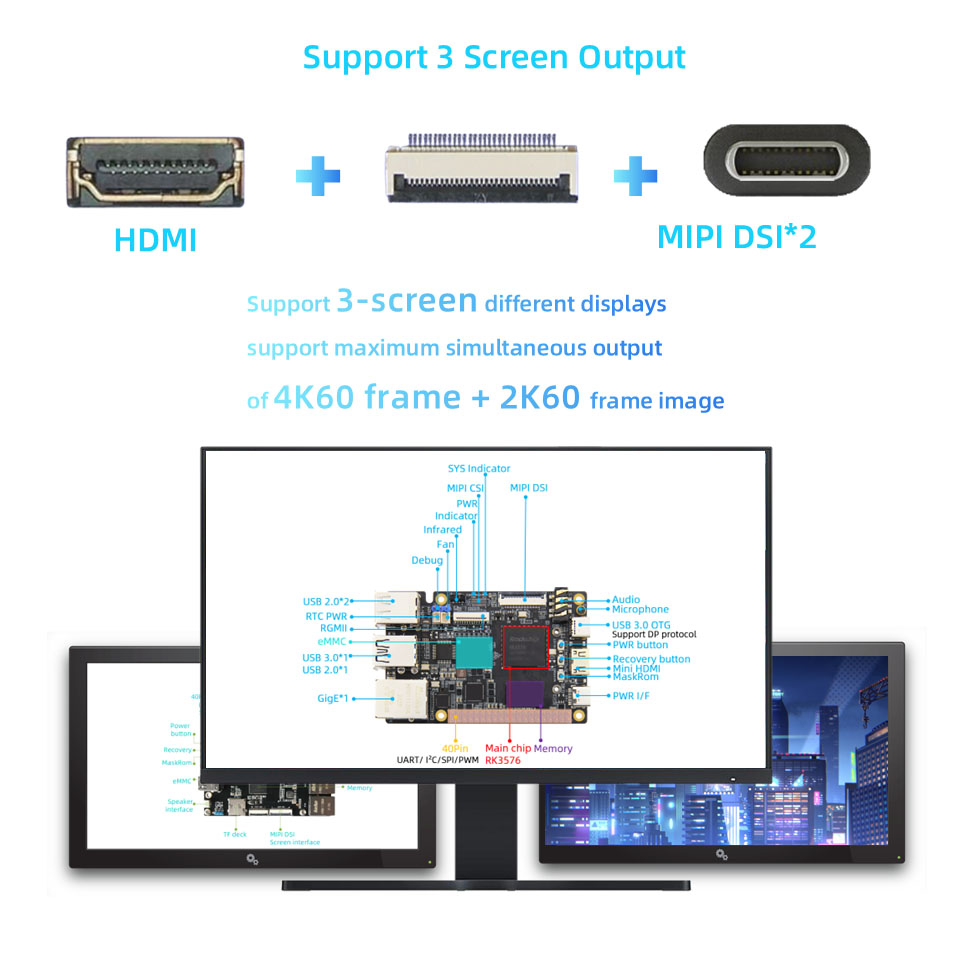

● HDMI: HDMI2.1 Шығу * 1 Басқа экрандармен көп экранды дисплейді басқа экрандармен, максималды ажыратымдылығы 4k @ 120FPS қолдайды

● MIPI-DSI: MIPI интерфейсі * 1, Fildfire Mip экранына қосыла алады, бірнеше экрандарды басқа экрандармен, бір мипс режимі 2560 * 1600 @ 60FPS

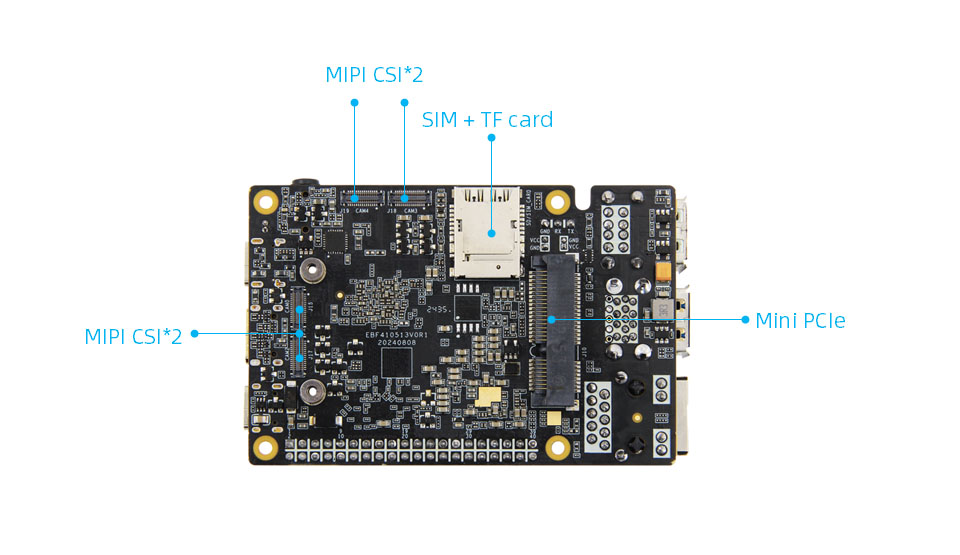

● MIPI-CSI: 2 * 15Bin BTB камера интерфейсі * 5 (алдыңғы * 1, артқа * 4), біздің MIPI камерасына қосыла алады

● USB2.0: Type-a интерфейсі * 3 (хост)

● USB3.0: Type-type-interface * 1 (хост); Type-c интерфейсі * 1 (OTG), микробағдарламалық жасақтаманы жағу интерфейсі үшін, DP протоколын қолдайды, оларды басқа экрандармен пайдалануға болады

● Пернет интерфейсі: мини-пикт-дисплей интерфейсін толық биіктігі немесе жартылай биіктігі бар WiFi желісі, 4G модулі немесе басқа мини-плита интерфейсімен пайдалануға болады

● SIM + TF карта ұстағыш: SIM картасы мен Micro SD (TF) картасын бір уақытта қосып, жүйені іске қосу үшін, 512ГБ дейін, SIM картасы функциясын 4G модулімен пайдалану керек

● 40pin интерфейсі: таңқурай PI 40PIN интерфейсімен үйлесімді, PWM / GPIO / C / SPI / UART функцияларын қолдайды

● REBUG SELIAL порты: Әдепкі параметр 1500000-8-N-1 параметрі

● AUDIO: Micin * 1, конденсатордың микрофоны; Құлаққаптың шығысы + микрофон кірісі 2-инфекциясы * 1

● түймелер: Қуат түймесі * 1; MESTROM батырмасы * 1; Қалпына келтіру батырмасы * 1

● ЖШД: қуат индикаторы * 1; Жүйе индикаторы * 1

● Инфрақызыл қабылдағыш: инфрақызыл қашықтан басқару функциясын қолдайды

● RTC: RTC қуат көзі * 1

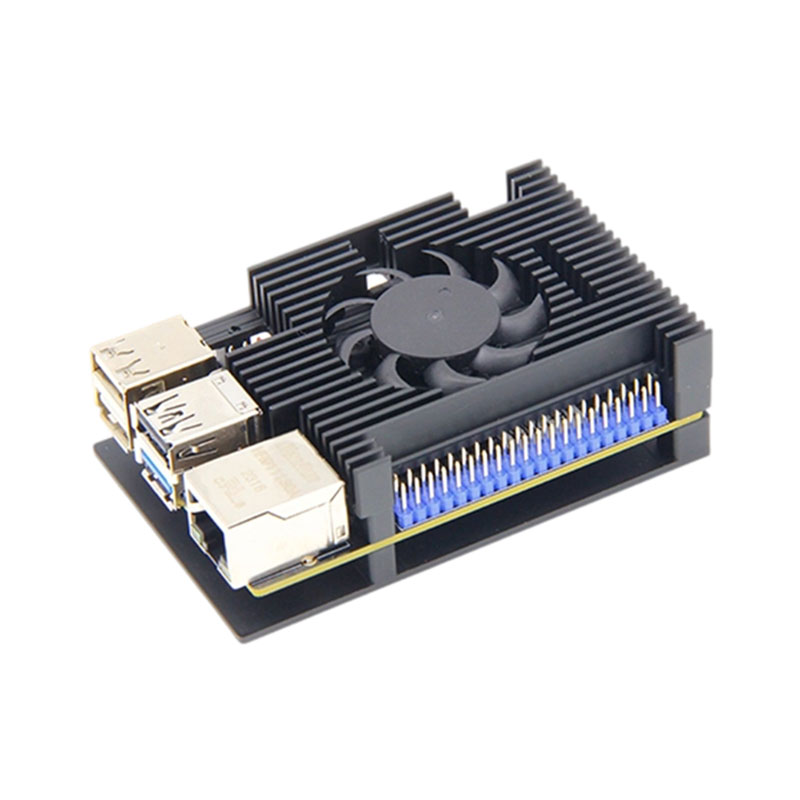

● Желдеткіш интерфейсі: салқындату үшін 5В желдеткішін орнатуды қолдайды
