Rk3588 Басқарманың Басқармасы Даму Кеңесі

Rk3588 - Даму Кеңесінің Алқасы кім?

Басқарманың Даму жөніндегі кеңесі ҚР3588 Даму комиссиясы модульдік дизайнды қабылдау және стандартталған интерфейстерді қолдану арқылы икемді комбинацияларды (E.G., PCIE, MXM, жоғары жылдамдықты басқармадан-борттық қосқыштар) қолдану арқылы икемді комбинацияларды жасауға бағытталған.

Интеграцияланған тақтамен немесе бірыңғай тақтаймен салыстырғанда, тақтадан тыс аналық плата келесі негізгі артықшылықтарға ие:

Дәлдік Даму тақталарымен салыстыру

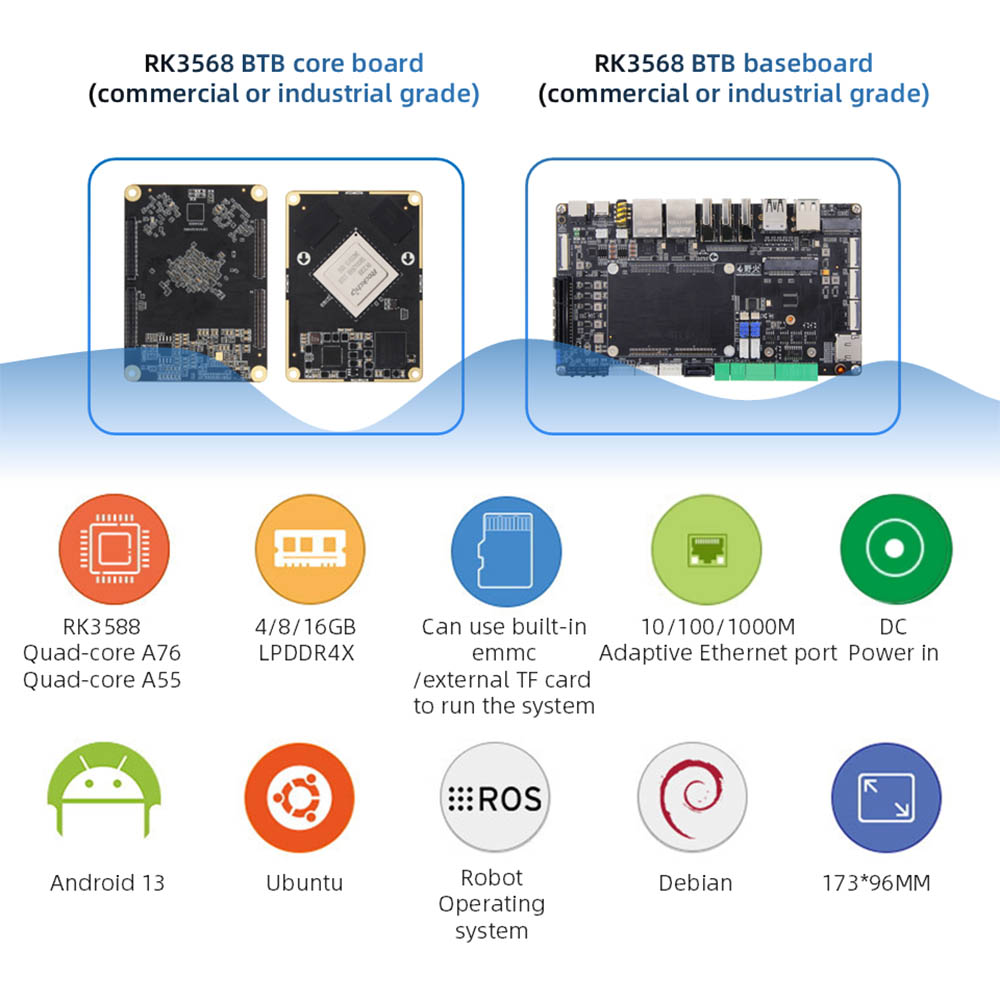

Rk3588 Даму тақтасының негізгі ерекшеліктері

● қуатты SOC: Rockchip rk3588 (8-негізгі кортекс-A76 / A76, 6Tops NPU)

● Модульдік дизайн: икемді B2B қосқыштары

● Жоғары жылдамдықты интерфейстер: PCIE 3.0, USB 3.1, қос гигабит Ethernet, SATA

● Multi-Ollos: 8K @ 60FPS + 4K @ 60FPS қолдайды

● Өнеркәсіптік деңгей: -40 ° C-ға дейін + 85 ° C

● Бай интерфейстер: шағын PCIE, M.2 M кілті, MIPI CSI

● Бірнеше экрандық әр түрлі дисплей: үш экрандық гетерогенді дисплей және төрт экрандық гетерогенді дисплейді қолдайды. HDMI * 2; MIPI DSI * 2; Type-C (DP протоколын қолдайды)

Техникалық сипаттамалар

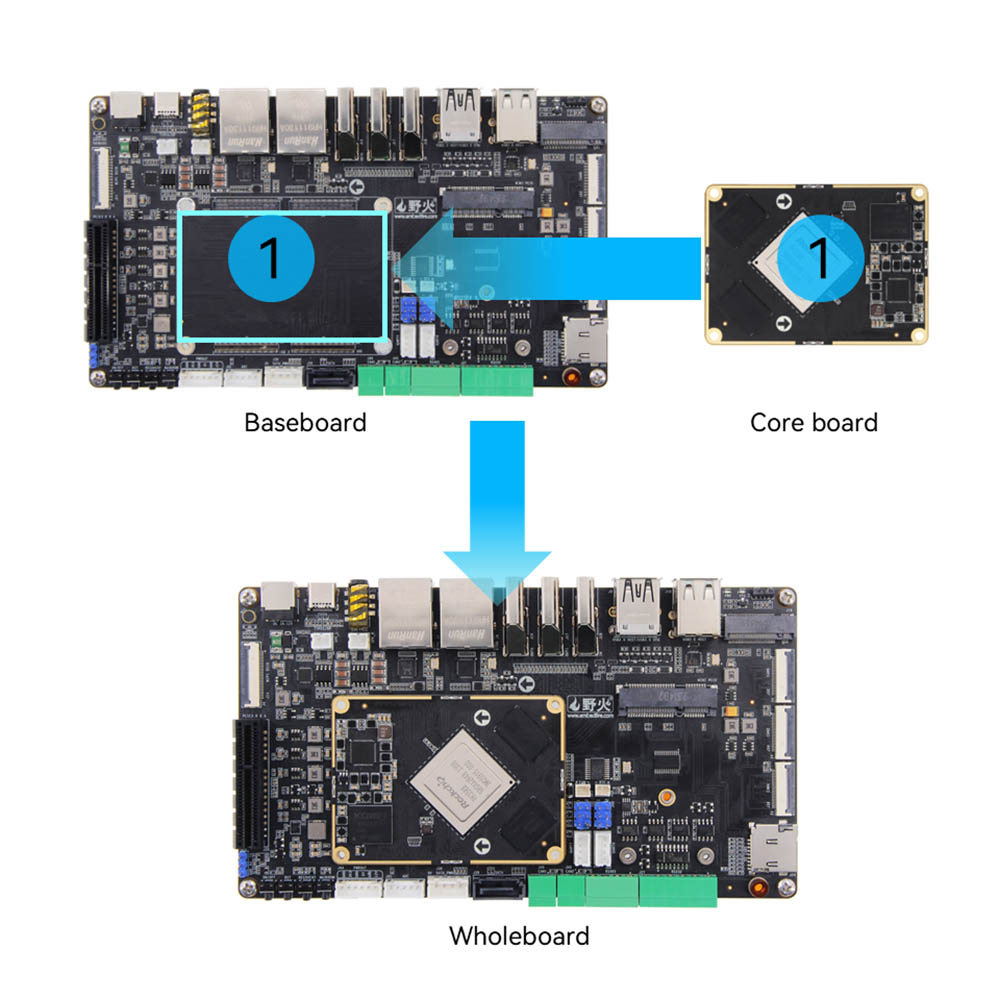

BTB аналық тақтасы негізгі тақтадан және тасымалдаушы тақтадан / базалық тақтадан тұрады.

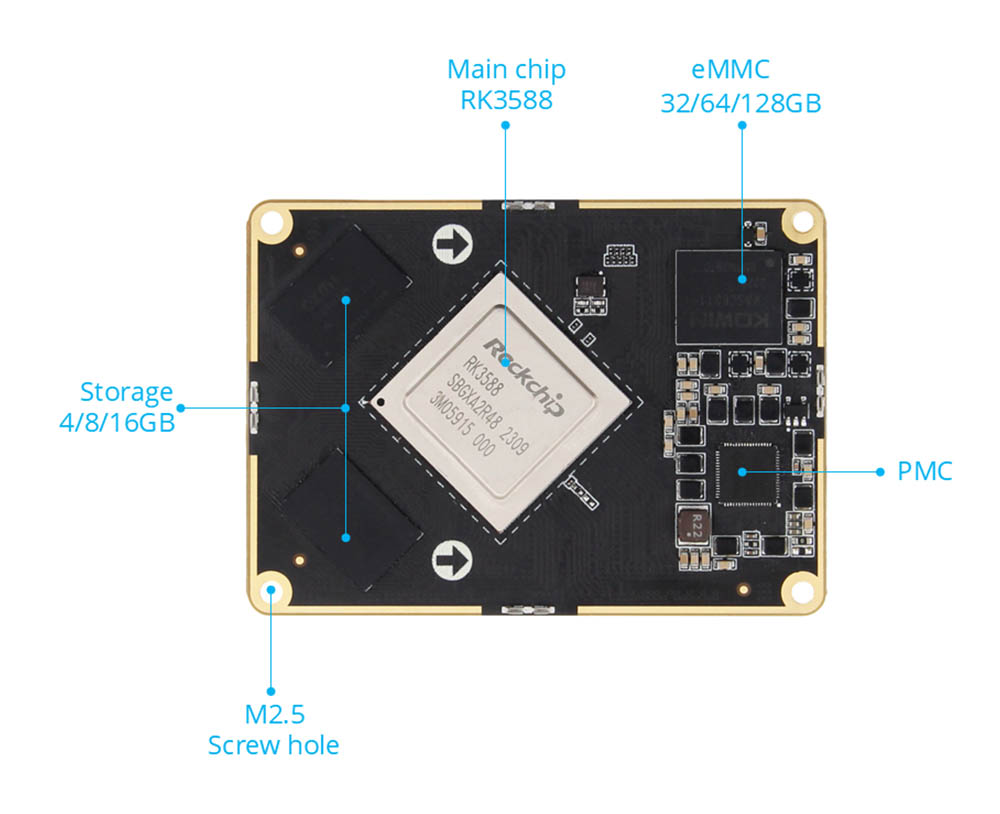

Rk3588 Негізгі тақтаның параметрлері

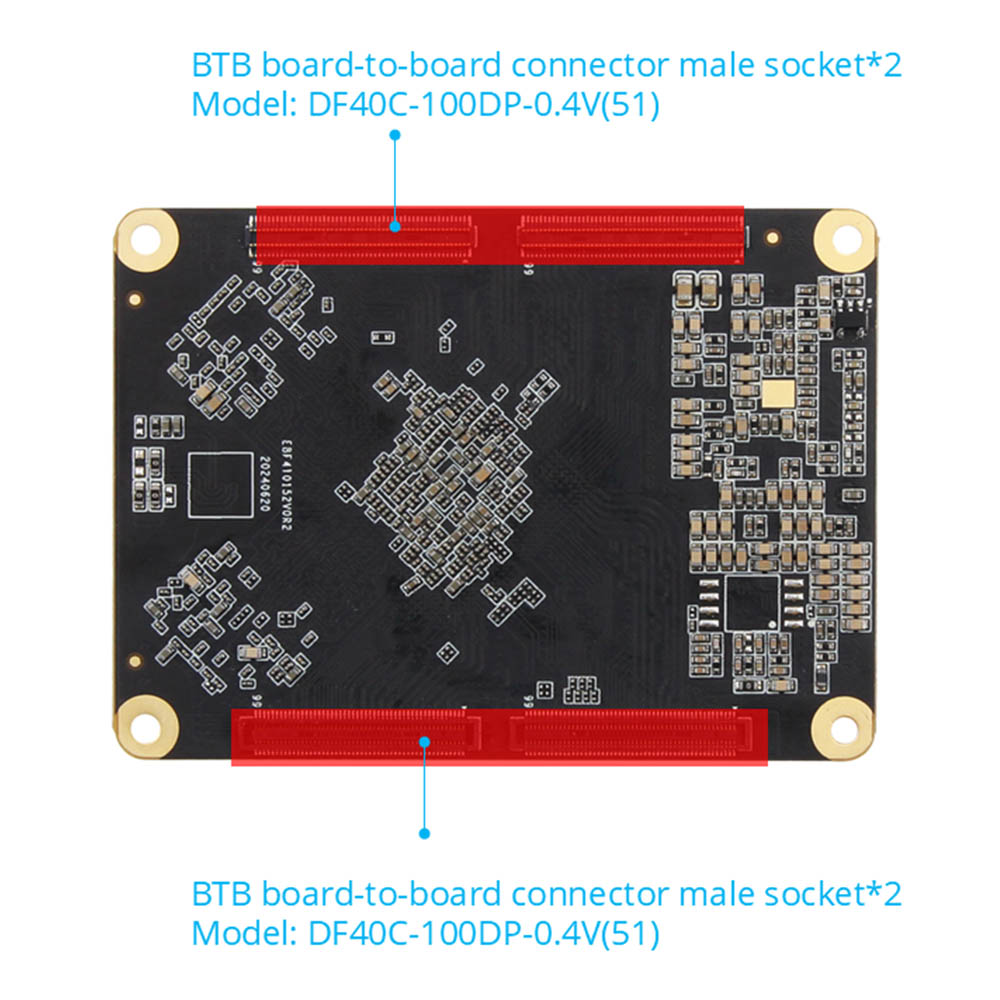

● Қосқыш: ерлер қосқышы: DF40C-100DP-0.4V (51) Әйел қосқышы: DF40C-100с-0.4v (51)

● Main Chip: rk3588 (QUAD-CORE A76 + CWAD-CORE A55, Mali-G610, 6Top есептеу қуаты) BTB 400 түйреуішке, 0,5 мм аралыққа, барлық i0-ге әкеледі

● Жад: 4/8 / 16GB, lpDDr4 / 4x

● Сақтау: 32/64 / 128GB. emMC

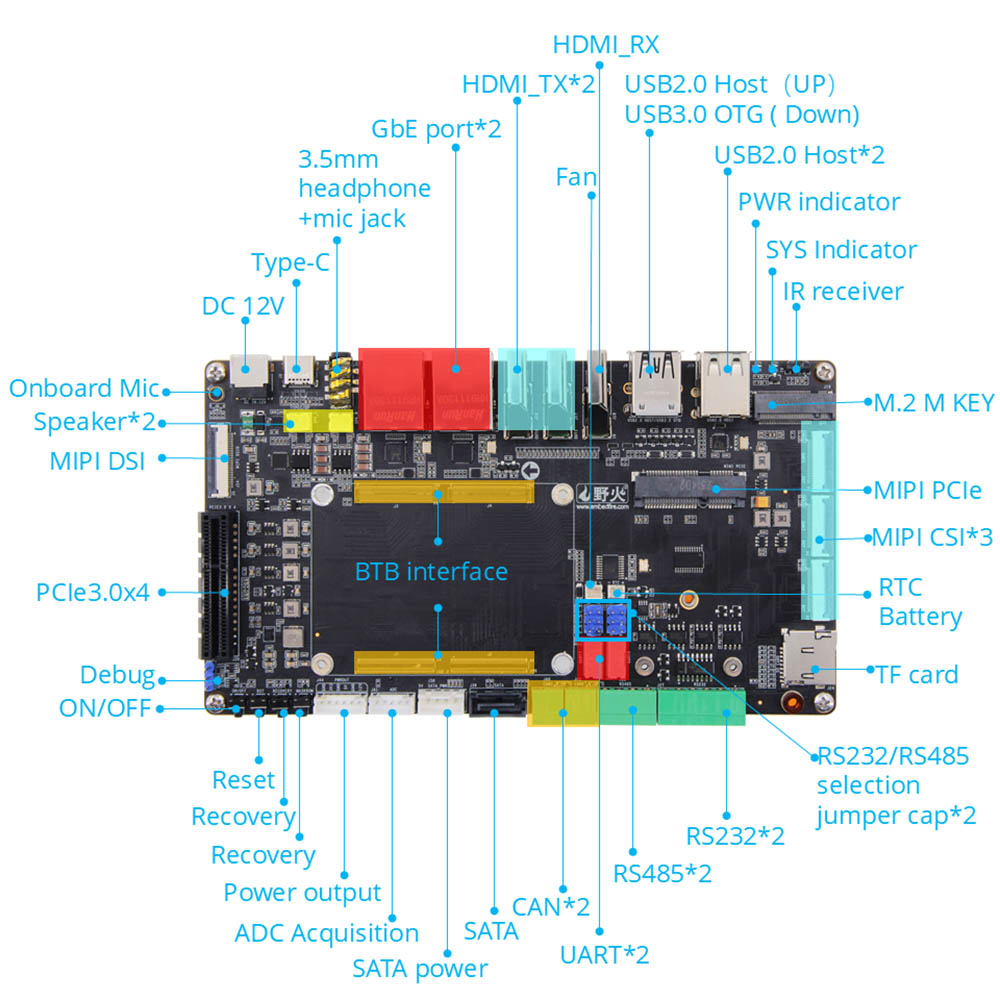

Rk3588 базалық тақтаның параметрлері

● Коннектор: ерлер: DF40C-100DP-0.4V (51) Әйел: DF40C-100с-0.4v (51)

● Қуат интерфейсі: 12V @ 2A DC кірісі, DC интерфейсі * 1; Қуат шығу интерфейсі * 1

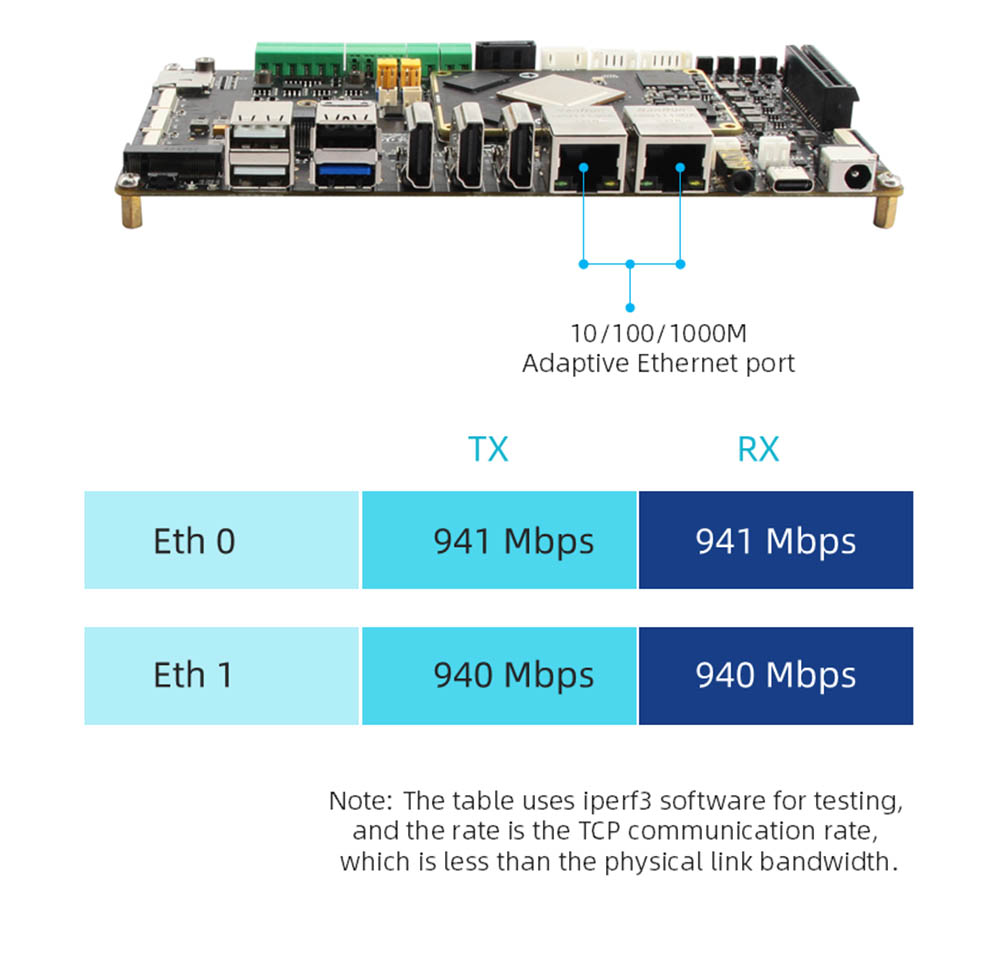

● Ethernet: Gigabit Network Port * 2, деректерді беру 10/100 / 1000 Мбит / с

● HDMI: HDMI12.0 енгізу * 1, 3840x2160 @ 60f-ге дейін; HDMI2.1 Шығу * 2, басқа экрандармен бірнеше экранды қолдайды, максималды 7680x4320 @ 60hz (8K ажыратымдылығы)

● MIPI-DSI: MIPI экран интерфейсі * 2 (алдыңғы * 1, артқа * 1), Wildfire Mip экранына қосыла алады, басқа экрандармен бірнеше экрандарды қолдайды; Бір MIPI режимі Максималды ажыратымдылық 1920 * 1080 @ 1080 @ 60HZ

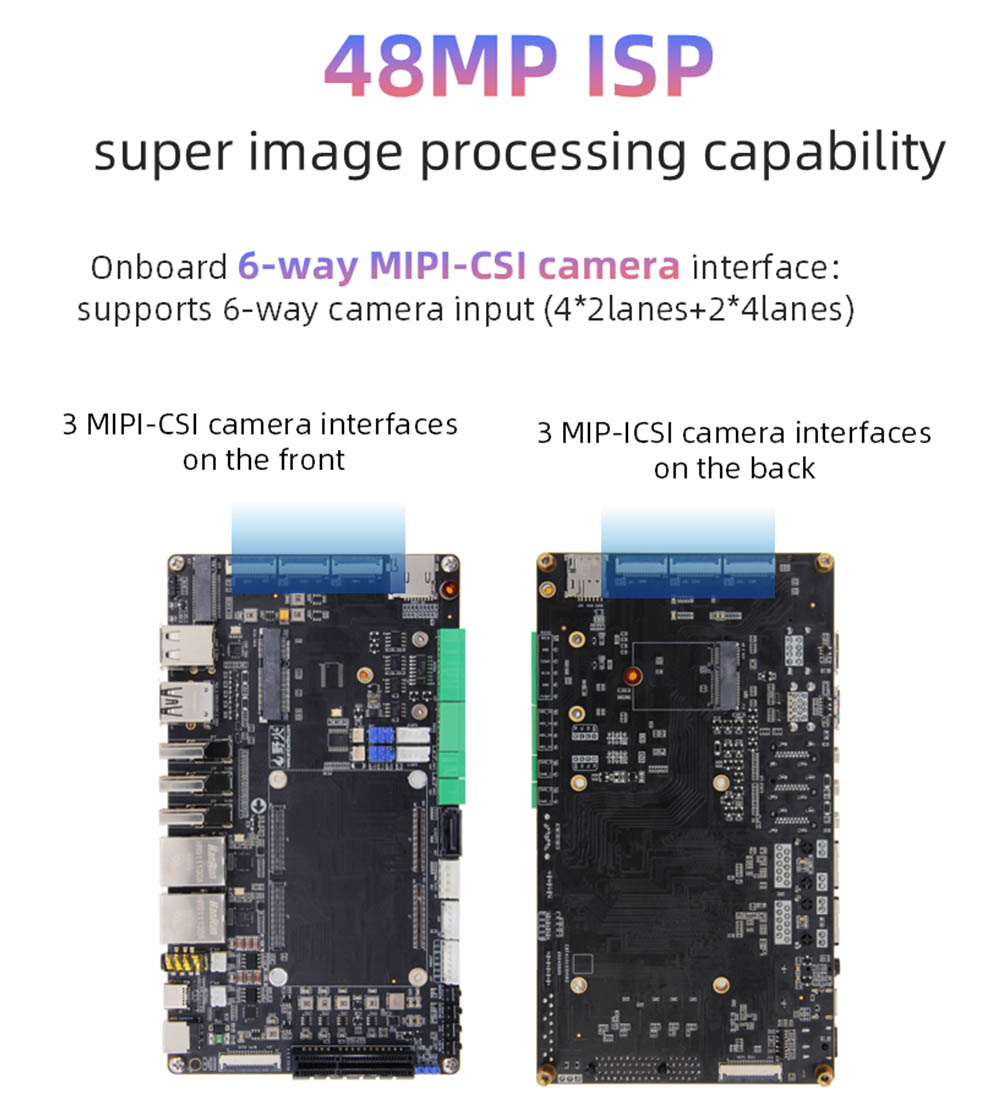

● MIPI-CSI: MIPI камера интерфейсі * 6 (алдыңғы * 3, артқа * 3), Fildfire Mip камерасына қосыла алады

● USB2.0: USB-хоститті - интерфейс * 3

● USB3.0: USB-OTGType - интерфейс * 1; Type-c интерфейсі * 1, бағдарламалық жасақтаманы жағу үшін пайдалануға болады, DP1.4 протоколын қолдайды

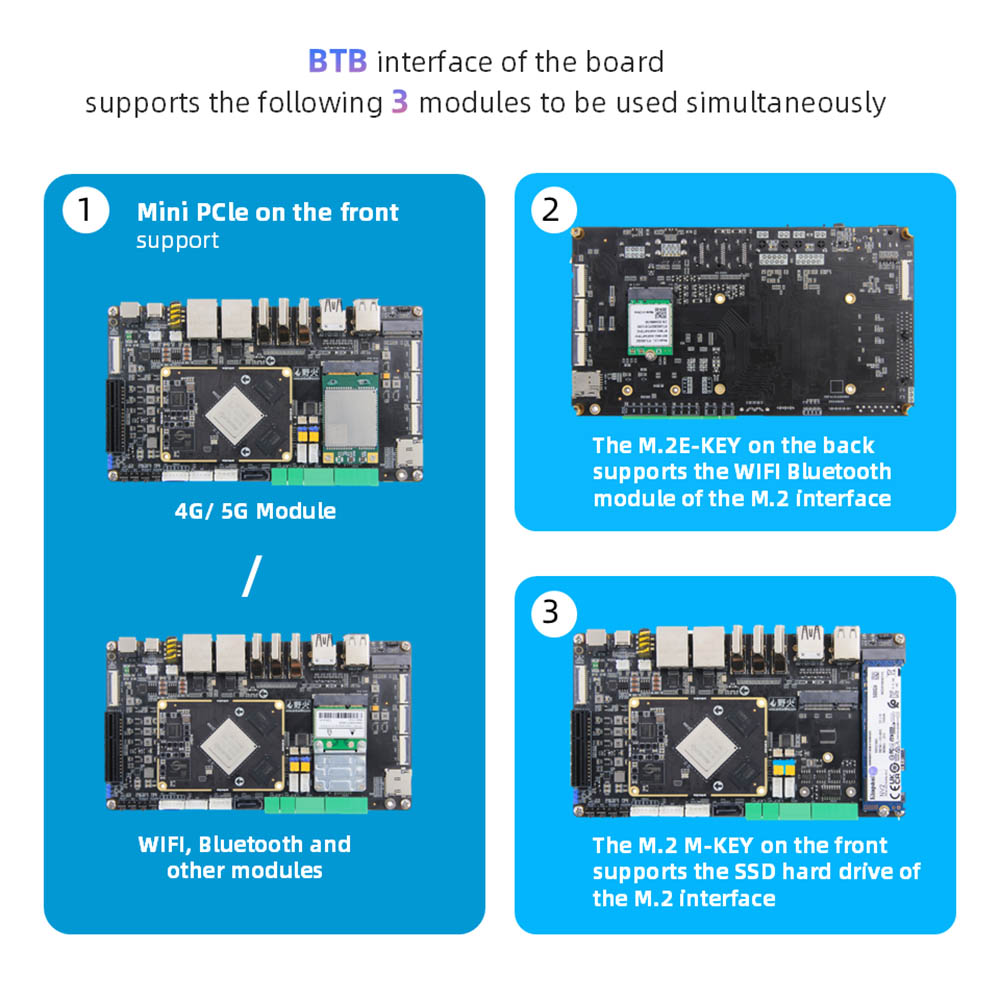

● Persion Interface: Mini-Persion Interface * 1, оны толық биіктігі немесе жартылай биіктігі бар WiFi желісінің, 4G модулі немесе басқа мини-пішінді интерфейс модулімен қолдануға болады: PCLE3.0x4 интерфейсі * 1

● M.2 интерфейсі: M.2ekey интерфейсі * 1, M.2 электрондық батырмасы сымсыз желі карточкасының модулін қолдайды; M.2 M кілт интерфейсі * 1, M.2 M-пернелер пернесі3.0 * 4LANES Spaness 2280 қатты дискісін қолдайды

● TF карта ұстағыш: Micro SD (TF) карта ұстағыш * 1, TF карталарын жүктеу жүйесін қолдайды, 512 ГБ дейін

● SIM карта ұстағыш: SIM карта ұстағыш * 1, SIM картасының функциясын 4G модулімен пайдалану керек

● SATA интерфейсі: SATA стандартты интерфейсі * 1; SATA Power Interface * 1, 12В өнімін қолдайды

● can: can * 2

● ADC: ADC сатып алу интерфейсі * 1

● Резюк сериялық порты:

● «UART2 (UART2) сериялық порты, әдепкі параметр 1500000-8-N-1; UART сериялық порты * 2 (uart7 & uart9); RS232 * 2 (uart4 & uart7);

● RS485 * 2 (UART4 & UART7); RS232 / RS485 таңдау секіріс интерфейсі * 2

● Дыбыс: борттағы микрофон * 1; SPK Speaker Interface * 2, 3w қуат динамигін құлаққаптың шығысы + микрофон кірісі 2-IN-1 интерфейсі * 1

● түймесі: қосу / өшіру түймесі * 1; MESTROM батырмасы * 1; Қалпына келтіру түймесі * 1; Қалпына келтіру батырмасы *

● ЖШД: қуат индикаторы * 1; Жүйе индикаторы * 1

● Инфрақызыл қабылдағыш: инфрақызыл қашықтан басқару функциясын қолдау

● RTC: RTC қуат көзі * 1

● Желдеткіш интерфейсі: 5V немесе 12V желдеткішті салқындатуды қолдау

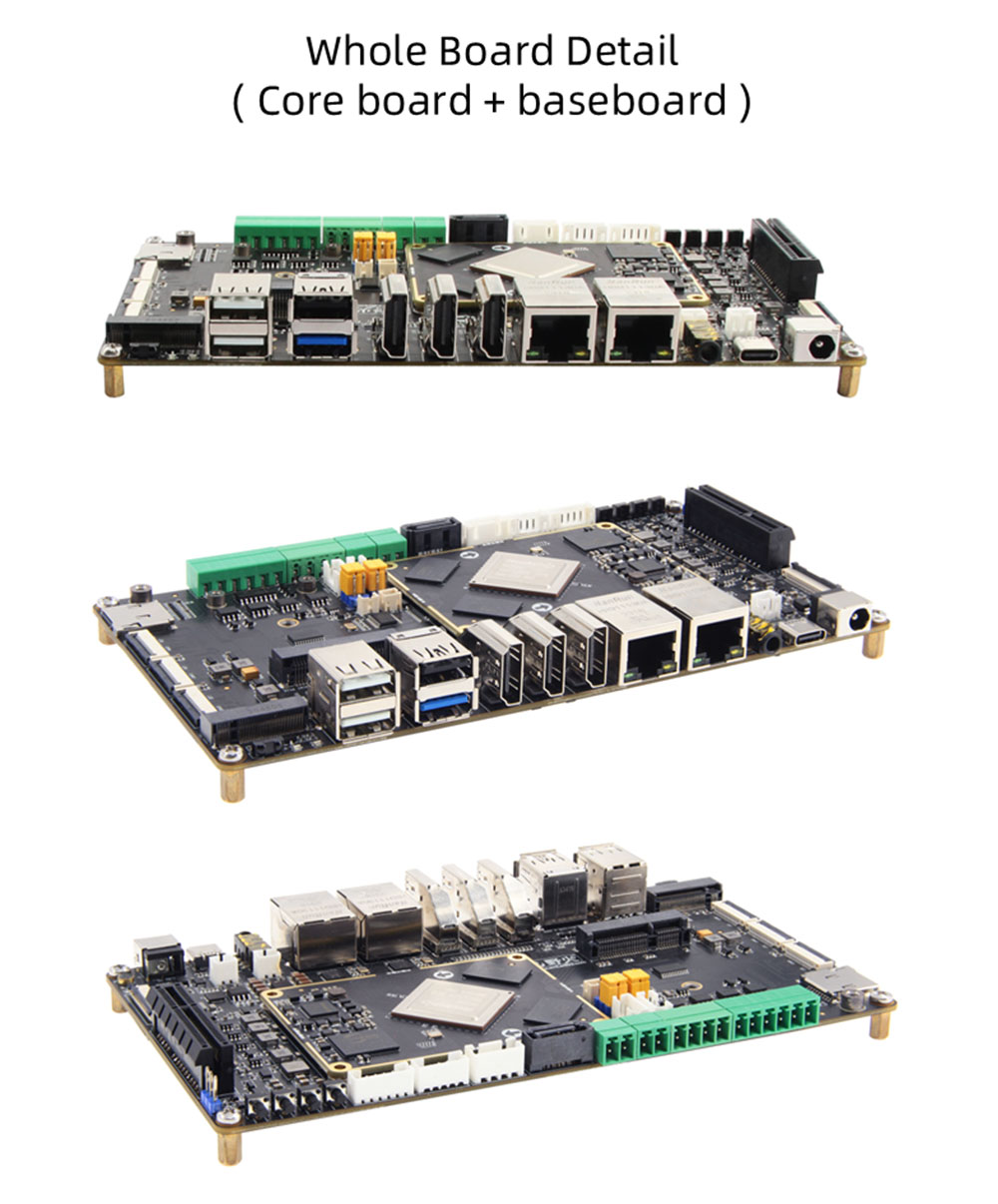

Rk3588 Басқарманың мәліметтері

Типтік қосымшалар

● AI жиектерін есептеу: Smart Security, Smart Transport, Smart City, Video Analytics.

● Өнеркәсіптік автоматтандыру: PLC бақылау, машинаның көру қабілеті.

● Робототехника: AI-қуаттылығы бар автономды навигация.

● Көлік құралдары: автомобильдердегі ойын-сауық жүйесі, көліктегі навигация жүйесі.

● Сандық белгілер: 8K көп экрандық жарнама.

● медициналық жабдық: медициналық эндоскоптар, ультрадыбыстық бейнелеу жүйелері

Жүктеу және қолдау

● DataSheet PDF

● Аппараттық құралдарды пайдаланушы нұсқаулығы

● Linux / Android құжаттамасы

● Техникалық қолдау қызметіне хабарласыңыз
