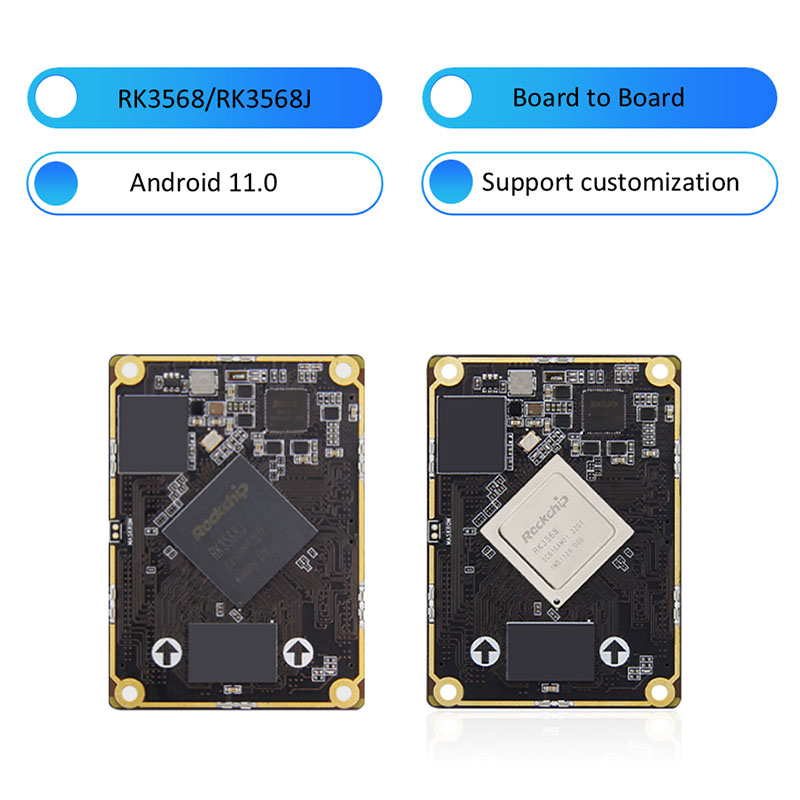

Rk3568j rk3568 rk3568 Кеңесінің негізгі басқармасы

Бұл толыққанды тақтаны (BTB интерфейсі) дисплей, басқару, желілік тарату, файлдарды сақтау, жиектерді, жиектерді есептеу және басқа сценарийлер үшін жоғары өнімді бір борт және ендірілген аналық платка ретінде пайдалануға болады.

RockHiprk3568 (коммерциялық баға) / rk3568J (коммерциялық баға) / Malig522-ші процессорлық технологияны, 64-биттік квортизаторды және Malig522ee графикалық процессорын қолданады, 4k декодтау және 1080p кодтау, қос жиекті дисплей, кіріктірілген тәуелсіз NPU, мүмкін Жеңіл жасанды барлау қосымшалары үшін пайдаланылады.

Тақта, бортында теңестірілген, қосымшалардың кең ауқымын таңдау үшін жад және сақтаудың түрлі комбинацияларын беріңіз.

Тіркелген тәуелсіз NPU Есептеу қуаты 1-ге дейін (3568J - 512 МакНПУ) жетуі мүмкін, оны жеңіл жасанды барлау қосымшалары үшін пайдалануға болады.

Оның жоғары интеграция және бай кеңею интерфейстері бар және қос гигабит Ethernet порттары, HDMI, EDP, USB, USB, USB, MIST3.0, MIP2.0, MIPI интерфейсі, MIPI интерфейсі, дыбыстық интерфейс, аудио интерфейс және басқа да сыртқы құрылғылар, бұл процессордың жұмысына толық ойнатылуы мүмкін және басқа да сыртқы құрылғылармен жабдықталған.

Ресми түрде AndRoMIN AndRioM, DABAIN, Ubuntu амалдық жүйелерінің суреттерін және әртүрлі қолданбалы орталарға қолданыла алады.

Толығымен ашық, ресми оқулықтар, SDK драйверлерін әзірлеу, дизайнерлік схемалар және басқа да ресурстармен қамтамасыз етіңіз, сіз оңай бастай аласыз.

Rk3568j rk3568 rk3568 Басқарма Төрағасы SON негізгі тақтасының ерекшеліктері

Ол базалық тақтаны біздің 13566 BTB негізгі тақтасы арқылы бөлісе алады. Басқаша айтқанда, сіз екі негізгі тақтаны қолдау үшін тек бір тақтаны жобалауыңыз керек.

Коммерциялық сынып және өнеркәсіптік баға бар.

Сапалы баға.

Пайдалануға дайын. Бірнеше амалдық жүйелерді қолдайды.

Қос гигабит Ethernet интерфейстері, динамикалық кернеуді қолдау.

Тіркелген тәуелсіз NPU, есептеу қуаты 512МА / 1ТО-ға жетуі мүмкін.

«Негізгі архитектураның» модельдерін бір рет басу арқылы қосуға болады, оларды жеңіл жасанды барлау қосымшалары үшін пайдалануға болады.

Суретті талдаудың күшті мүмкіндіктері, оңай декодтау 4K 4K тіректерін қолдайды 4K @ 60 кадрларды H.264 \ H.265 \ VP9 форматын декодтау және 1080p60 кадр H.264 \ H.264 \ H.264 форматты кодтау.

Қос экранды дисплей, жоғары анықтамалық және портативті.

Қос экранды қолдау, 4K60 Frames + 1080PP60 аралығындағы қолдауды бір уақытта.

Әр түрлі сыртқы қажеттіліктерді қанағаттандыру үшін бай кеңейту интерфейстерімен

Rk3568j rk3568 Басқарма Төрағасы SOM негізгі тақтасының параметрлері

RK3568 BTB бордақылау тақтасының негізгі конфигурациясы

Коннектор: Ер: SGDBM-05-80p-H10 Әйелдер: SGDB-05-80P-H30

Негізгі чип: rk3568 / rk3568j (Quad-Cortex-A55, 2GHZ, 2GHZ, Mali-G52)

IO: BTB 320 түйреуішке, 0,5 мм аралыққа, барлық I0-ге әкеледі

Жад: 1 / 2/4 / 8GB, LPDDR4 / 4X, 1560MHZ

Сақтау: 8/32/64 / 128GB, EMMC

K3568 BTB базалық тақтаның конфигурациясы

Коннектор: Ер: SGDBM-05-80p-H10 Әйелдер: SGDB-05-80P-H30

Қуат интерфейсі: @ 1a (1а және одан жоғары) DC кірісі, DC интерфейсі

Ethernet: 10/100 / 1000м бейімделген Ethernet порты * 2

HDMI: HDMI2.0 экран интерфейсі, қос экранды дисплей, максималды ажыратымдылығы 4096 * 2160 @ 60HZ

MIPI-DSI: MIPI интерфейсі * 2, MIPI интерфейсі * 2, Wildfire MIPI экранға қосылып, қос экранды дисплейді қолдайды: бір миф режимінің максималды ажыратымдылығы 1920 * 1080 @ 60HZ

MIPI-CSI: MIPI Camera Interface * 2, IMX415 / OV8858 камерасына қосыла алады

edp: edp1.3 экран интерфейсі * 1, edp touch интерфейсі * 1; Қос экранды қолдау

USB2.0: типті-интерфейс * 3 (хост); Микробағдарламалық жасақтама интерфейсі үшін * 1 (otg) Type-C интерфейсі

USB3.0: Type-interface Interface * 1 (Хост)

M.2 интерфейсі: M.Key Type Қатты мемлекеттік жетегі, PCT3.0 * 2 жолақтар; NVME қатты мемлекеттік жетегіне 2280 сипаттамасын қосуға болады

PCLE интерфейсі: Mini-Pertion интерфейсі, оны толық биіктігі немесе жарты биіктіктегі WiFi желісі, 4G модулі немесе басқа мини-плита интерфейсімен пайдалануға болады

SIM карта ұстағыш: SIM картасының функциясын 4G модулімен пайдалану керек

SATA интерфейсі: стандартты SATA интерфейсі * 1; SATA электрмен жабдықтау интерфейсі * 1, 12В-ны қолдайды

Мүмкін: can * 2

ADC: ADC сатып алу интерфейсі * 1

Сериялық порт: Жөндеу сериялық порты * 1 (uart2) Әдепкі параметр 1500000-8-N-1; LVTTL сериялық порты * 2 (uart7 & uart9); RS232 * 2 (UART7 & Uart9) RS485 * 2 (UART3 & UART4)

TF Card иесі: Micro SD (TF) карталарын жүктеу жүйесі, 512ГБ дейін

Аудио: аудио шығысы, 3,5 мм дыбыстық ұстағыш * 1 (жасыл); Аудио кірісі, 3,5 мм аудио ұстағыш * 1 (қызыл); Mic микрофон интерфейсі * 1 SPK динамик интерфейсі * 1, 1w қуат динамигін жалғастыра алады

Батырмасы: қуат түймесі; Қалпына келтіру түймесі; Қалпына келтіру батырмасы

Инфрақызыл қабылданған қабылдағыш: инфрақызыл қашықтан басқару функциясын қолдайды

RTC: RTC қуат көзі * 1

Желдеткіш интерфейсі: салқындату үшін 5V желдеткішті орнатуды қолдайды
