Rk3568 тақтасы тақтасы

БұлRK3568 тақтасына бордақылау тақтасы (BTB интерфейсі) бордақылау, басқару, желілік тарату, файлдарды сақтау, жиектерді, жиектерді есептеу және басқа сценарийлер үшін пайдаланылуы мүмкін.

RockHiprk3568 (коммерциялық баға) / rk3568J (коммерциялық баға) / Malig522-ші процессорлық технологияны, 64-биттік квортизаторды және Malig522ee графикалық процессорын қолданады, 4k декодтау және 1080p кодтау, қос жиекті дисплей, кіріктірілген тәуелсіз NPU, мүмкін Жеңіл жасанды барлау қосымшалары үшін пайдаланылады.

Тақта, бортында теңестірілген, қосымшалардың кең ауқымын таңдау үшін жад және сақтаудың түрлі комбинацияларын беріңіз

Тіркелген тәуелсіз NPU Есептеу қуаты 1-ге дейін (3568J - 512 МакНПУ) жетуі мүмкін, оны жеңіл жасанды барлау қосымшалары үшін пайдалануға болады.

Оның жоғары интеграция және бай кеңею интерфейстері бар және қос гигабит Ethernet порттары, HDMI, EDP, USB, USB, USB, MIST3.0, MIP2.0, MIPI интерфейсі, MIPI интерфейсі, дыбыстық интерфейс, аудио интерфейс және басқа да сыртқы құрылғылар, бұл процессордың жұмысына толық ойнатылуы мүмкін және басқа да сыртқы құрылғылармен жабдықталған.

Ресми түрде AndRoMIN AndRioM, DABAIN, Ubuntu амалдық жүйелерінің суреттерін және әртүрлі қолданбалы орталарға қолданыла алады.

Ресми оқулықтармен, SDK драйверлерін, дизайнерлік схемалардың және басқа ресурстарды толығымен ашыңыз, сіз оңай бастай аласыз.

Ерекше өзгешеліктері

1. Пайдалануға дайын, бірнеше операциялық жүйелерді қолдайды, бұл әзірлену немесе ойын-сауық, оны оңай қанағаттандыруға болады!

2. Қос гигабит Ethernet интерфейстері, динамикалық кернеуді қолдау

3. Орнатылған тәуелсіз NPU, есептеу қуаты 512МА / 1ТО-ға жетуі мүмкін

Жеңіл жасанды барлау қосымшалары үшін Mainstream архитектурасының модельдерін бір рет басу арқылы қосуға болады

4

5. Қос экранды дисплей, жоғары анықтамалық және портативті

Қос экранды қолдау, 4K60 Frames + 1080PP60 функцияларын бір уақытта қолдайды

Әр түрлі сыртқы қажеттіліктерді қанағаттандыру үшін бай кеңейту интерфейстерімен

Параметрлер

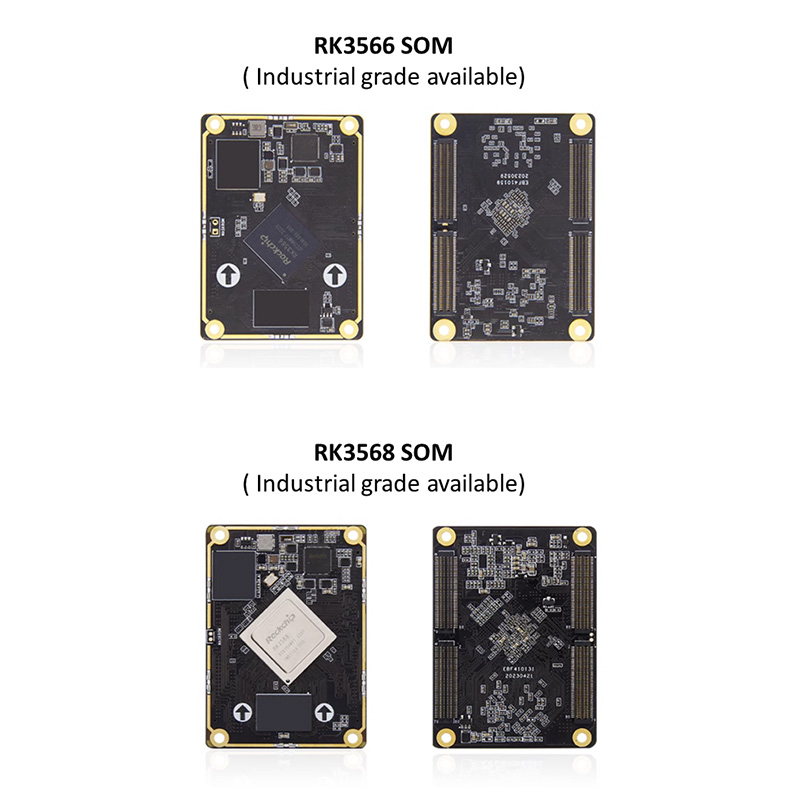

Бұл аналық плата rk3568 / rk3568j негізгі тақтасы + тақтасы бар тақтадан тұрады. Сондықтан базалық кеңес біздің ҚР3568 / rk3568j негізгі кеңесімен және RK3566 / rk3566j негізгі тақтасымен үйлесімді.

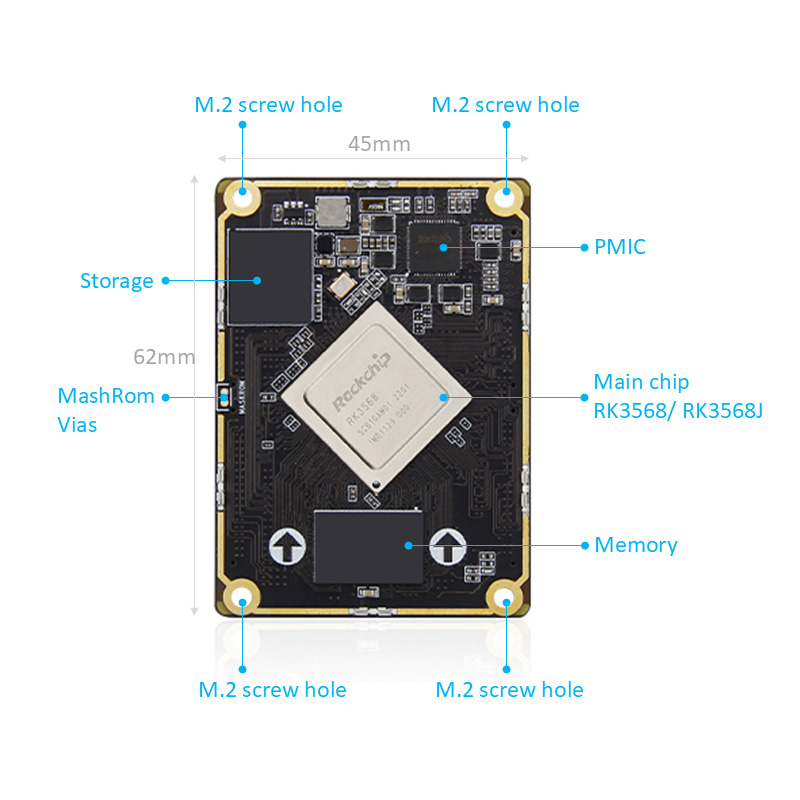

RK3568 BTB бордақылау тақтасының негізгі конфигурациясы

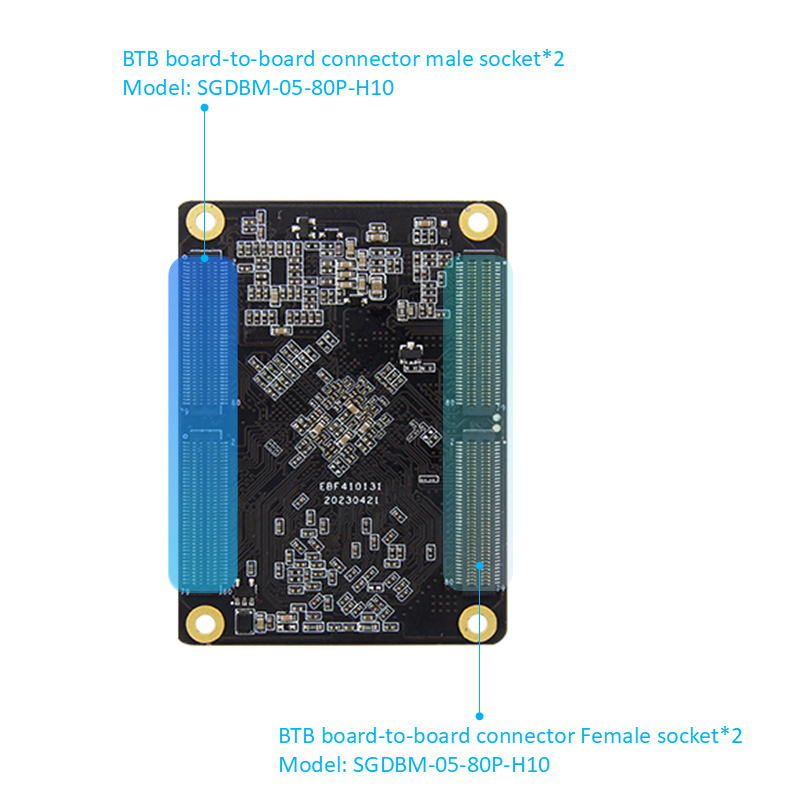

Коннектор: Ер: SGDBM-05-80p-H10 Әйелдер: SGDB-05-80P-H30

Негізгі чип: rk3568 / rk3568j (Quad-Cortex-A55, 2GHZ, 2GHZ, Mali-G52)

IO: BTB 320 түйреуішке, 0,5 мм аралыққа, барлық I0-ге әкеледі

Жад: 1 / 2/4 / 8GB, LPDDR4 / 4X, 1560MHZ

Сақтау: 8/32/64 / 128GB, EMMC

Rk3568 BTB базалық тақтасының конфигурациясы

Коннектор: Ер: SGDBM-05-80p-H10 Әйелдер: SGDB-05-80P-H30

Қуат интерфейсі: @ 1a (1а және одан жоғары) DC кірісі, DC интерфейсі

Ethernet: 10/100 / 1000м бейімделген Ethernet порты * 2

HDMI: HDMI2.0 экран интерфейсі, қос экранды дисплей, максималды ажыратымдылығы 4096 * 2160 @ 60HZ

MIPI-DSI: MIPI интерфейсі * 2, MIPI интерфейсі * 2, Wildfire MIPI экранға қосылып, қос экранды дисплейді қолдайды: бір миф режимінің максималды ажыратымдылығы 1920 * 1080 @ 60HZ

MIPI-CSI: MIPI Camera Interface * 2, IMX415 / OV8858 камерасына қосыла алады

edp: edp1.3 экран интерфейсі * 1, edp touch интерфейсі * 1; Қос экранды қолдау

USB2.0: типті-интерфейс * 3 (хост); Микробағдарламалық жасақтама интерфейсі үшін * 1 (otg) Type-C интерфейсі

USB3.0: Type-interface Interface * 1 (Хост)

M.2 интерфейсі: M.Key Type Қатты мемлекеттік жетегі, PCT3.0 * 2 жолақтар; NVME қатты мемлекеттік жетегіне 2280 сипаттамасын қосуға болады

PCLE интерфейсі: Mini-Pertion интерфейсі, оны толық биіктігі немесе жарты биіктіктегі WiFi желісі, 4G модулі немесе басқа мини-плита интерфейсімен пайдалануға болады

SIM карта ұстағыш: SIM картасының функциясын 4G модулімен пайдалану керек

SATA интерфейсі: стандартты SATA интерфейсі * 1; SATA электрмен жабдықтау интерфейсі * 1, 12В-ны қолдайды

Мүмкін: can * 2

ADC: ADC сатып алу интерфейсі * 1

Сериялық порт: Жөндеу сериялық порты * 1 (uart2) Әдепкі параметр 1500000-8-N-1; LVTTL сериялық порты * 2 (uart7 & uart9); RS232 * 2 (UART7 & Uart9) RS485 * 2 (UART3 & UART4)

TF Card иесі: Micro SD (TF) карталарын жүктеу жүйесі, 512ГБ дейін

Аудио: аудио шығысы, 3,5 мм дыбыстық ұстағыш * 1 (жасыл); Аудио кірісі, 3,5 мм аудио ұстағыш * 1 (қызыл); Mic микрофон интерфейсі * 1 SPK динамик интерфейсі * 1, 1w қуат динамигін жалғастыра алады

Батырмасы: қуат түймесі; Қалпына келтіру түймесі; Қалпына келтіру батырмасы

Инфрақызыл қабылданған қабылдағыш: инфрақызыл қашықтан басқару функциясын қолдайды

RTC: RTC қуат көзі * 1

Желдеткіш интерфейсі: салқындату үшін 5V желдеткішті орнатуды қолдайды
